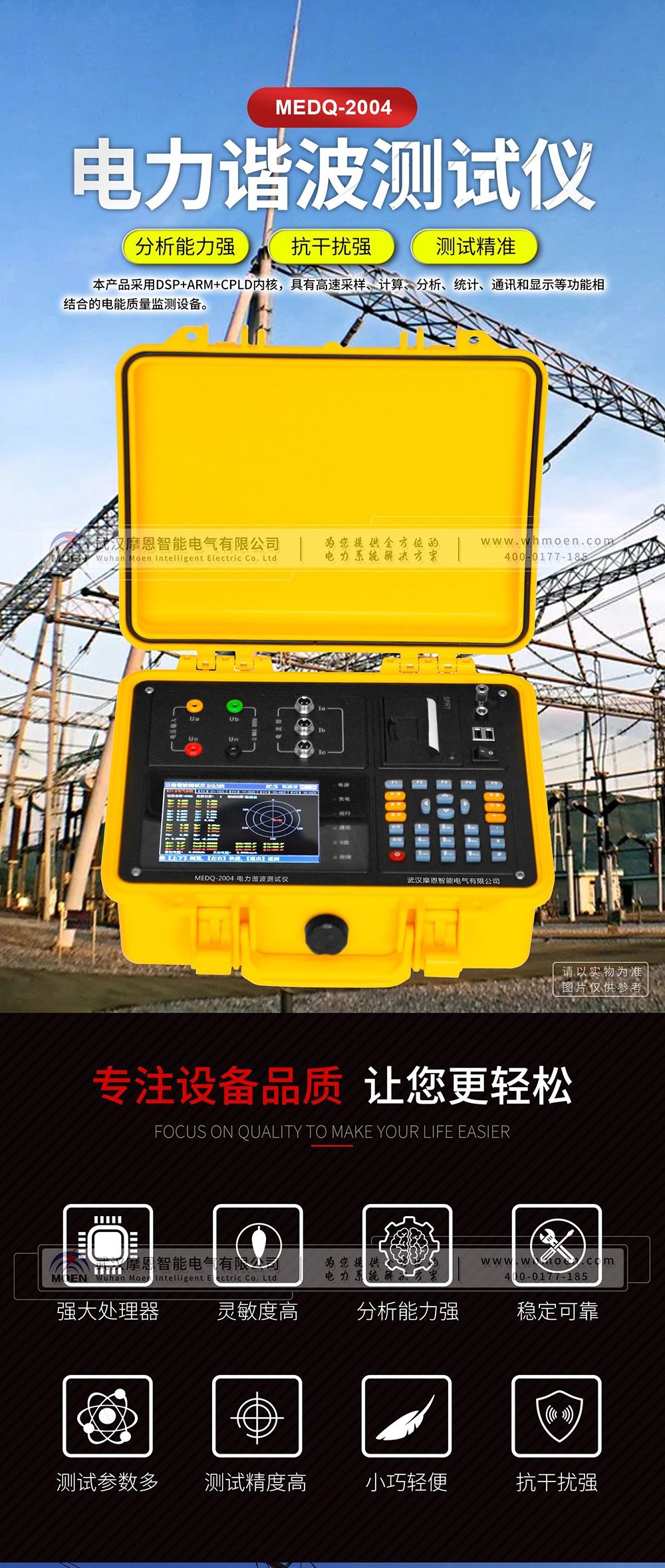

MEDQ-2004電力諧波測試儀

執行標準：GB/T1459～93

產品別稱：電力諧波測試儀、電能質量分析儀、手持式電能質量分析儀、諧波分析儀、掌上式電能質量分析儀、電能分析儀

產品特性：
※測量范圍：45～55Hz，中心頻率50Hz;
※具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備；
※輸入電壓量程：10V～480V（特殊量程可以定制）；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

電力諧波測試儀

產品用途
MEDQ-2004電力諧波測試儀是一臺高性能的多功能電能測試分析儀器。采用DSP+ARM+CPLD內核，5.5”大屏幕彩色液晶(320×480點陣)顯示屏，使結構更緊湊，功能更強大，顯示更方便。測試儀是具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備。可實時監測電網的高達63次的諧波含有率、諧波總畸變率、三相電壓不平衡度、閃變、電壓偏差、電壓波動、頻率、各次諧波有功功率、無功功率、真功率因數、相移功率因數、真有效值、正負序等電能質量指標。

◆電力諧波測試儀產品用途
2.1測量分析公用電網供到用戶端的交流電能質量，其測量分析：電網諧波、頻率偏差、電壓偏差、三相電壓允許不平衡度。
2.2應用小波變換測量分析非平穩時變信號的諧波。
2.3負荷波動監視：可以定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。
2.4電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
2.5測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。
2.6測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
2.7便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使測試儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。

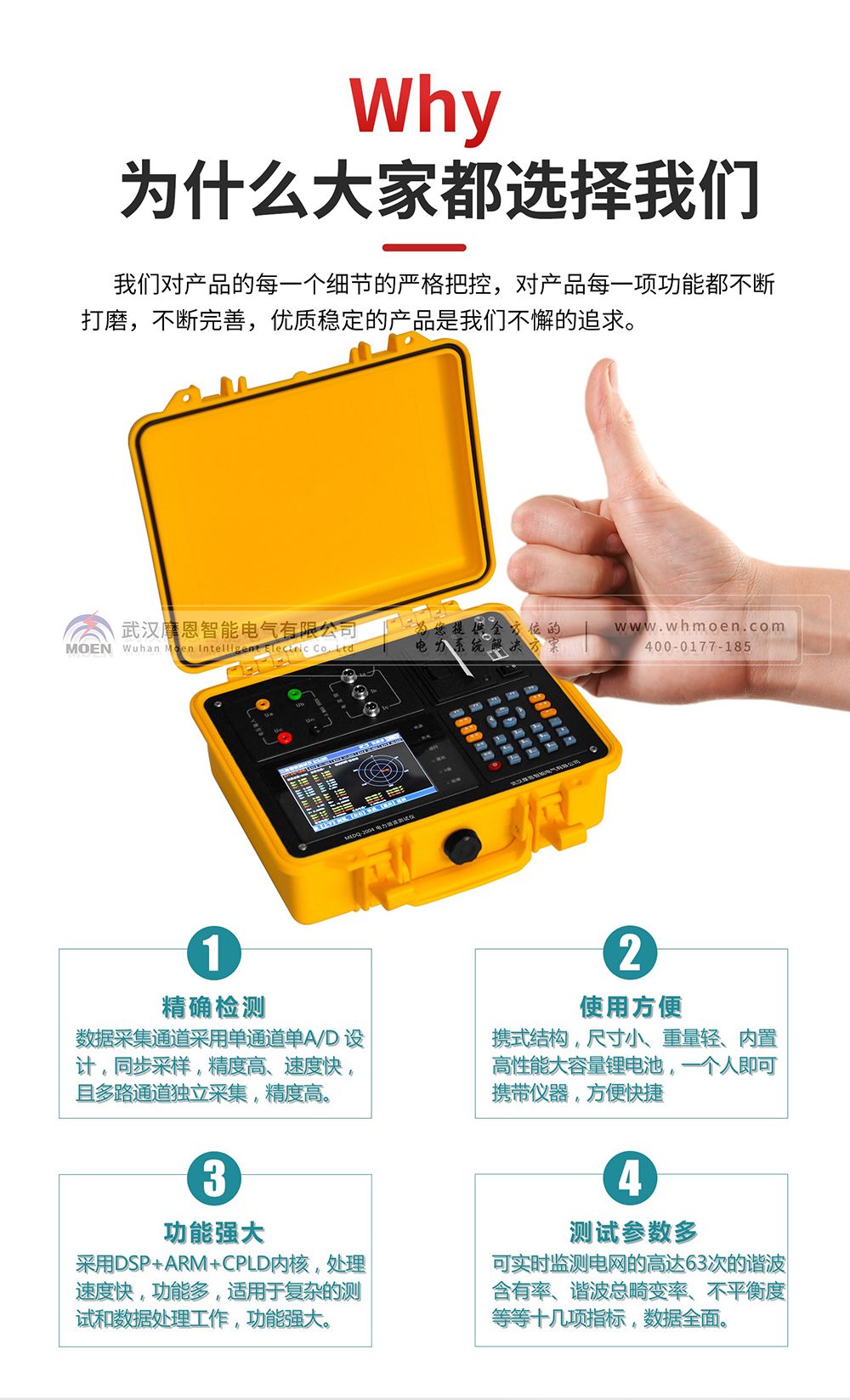

◆電力諧波測試儀產品特點

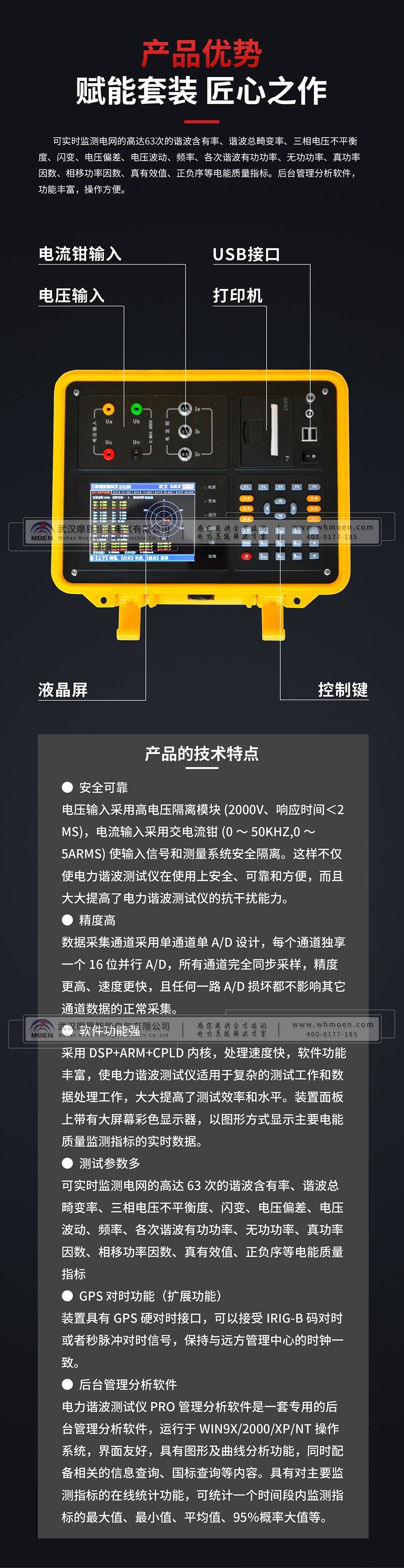

3.1安全可靠
電壓輸入采用高電壓隔離模塊(2000V、響應時間＜2μS)，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅使測試儀在使用上安全、可靠和方便，而且大大提高了測試儀的抗干擾能力。
3.2使用方便
便攜式結構，尺寸小、重量輕、一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作十小時。
3.3精度高
數據采集通道采用單通道單A/D設計，每個通道獨享一個16位并行A/D，所有通道完全同步采樣，精度更高、速度更快，且任何一路A/D損壞都不影響其它通道數據的正常采集。
3.4軟件功能強

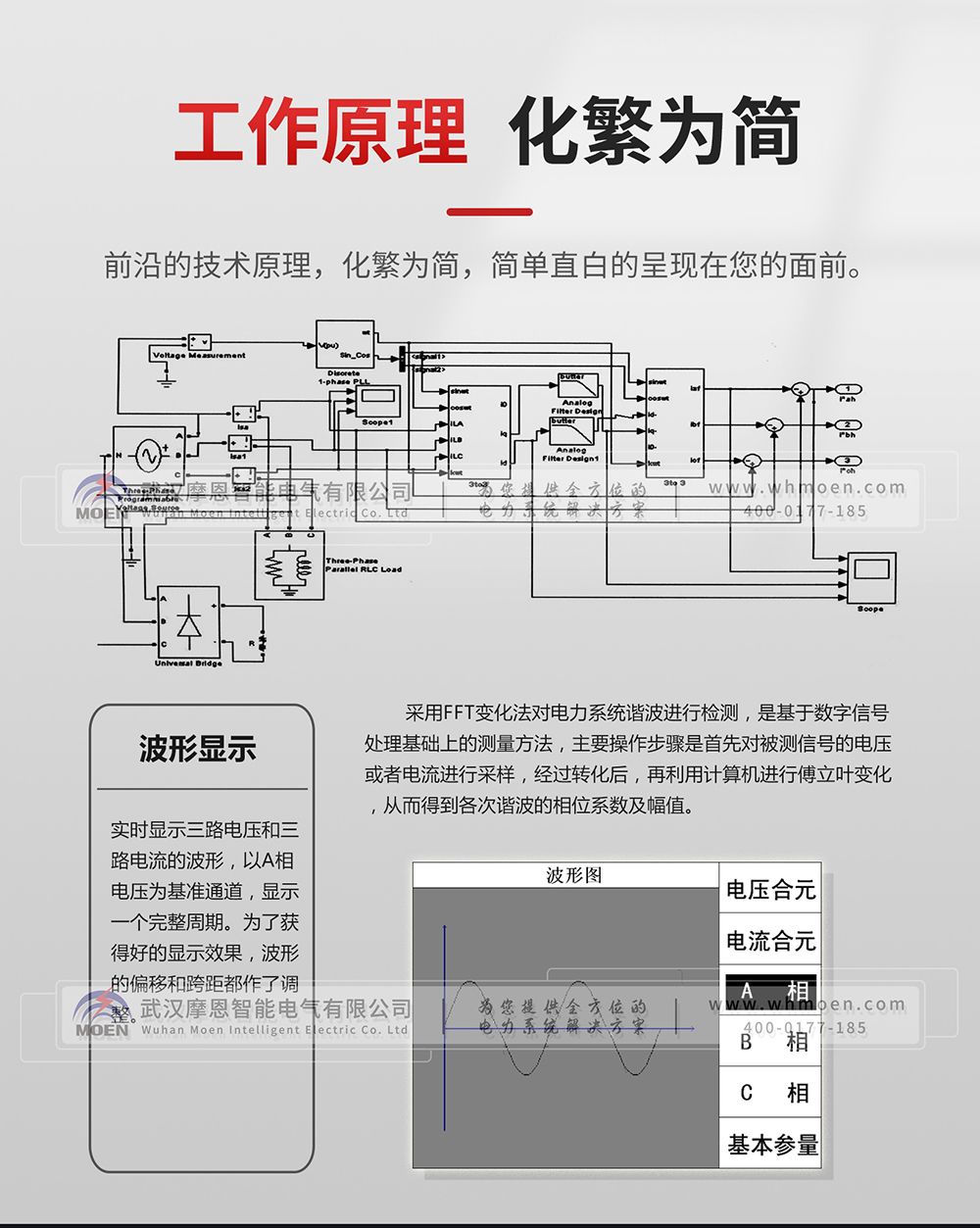

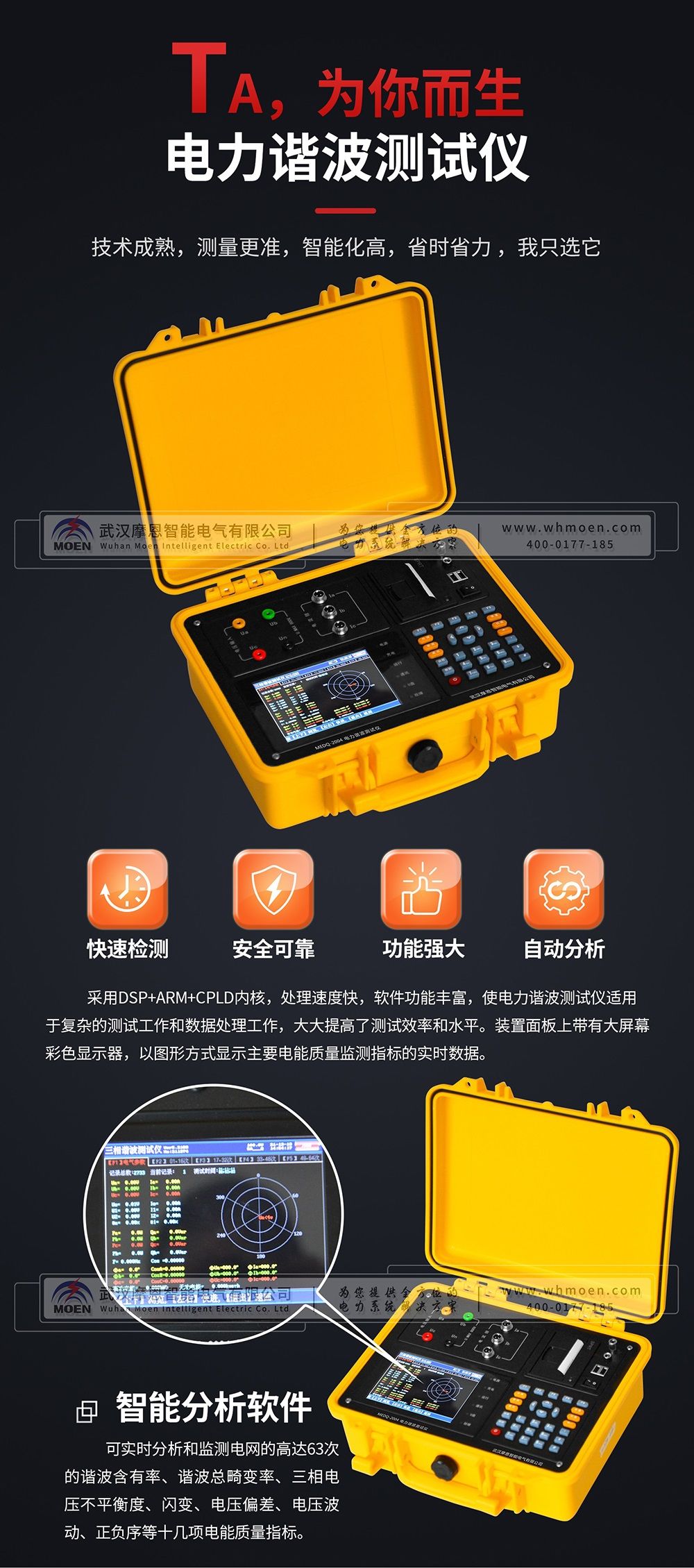

采用DSP+ARM+CPLD內核，處理速度快，軟件功能豐富，使測試儀適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。裝置面板上帶有大屏幕彩色顯示器，以圖形方式顯示主要電能質量監測指標的實時數據。

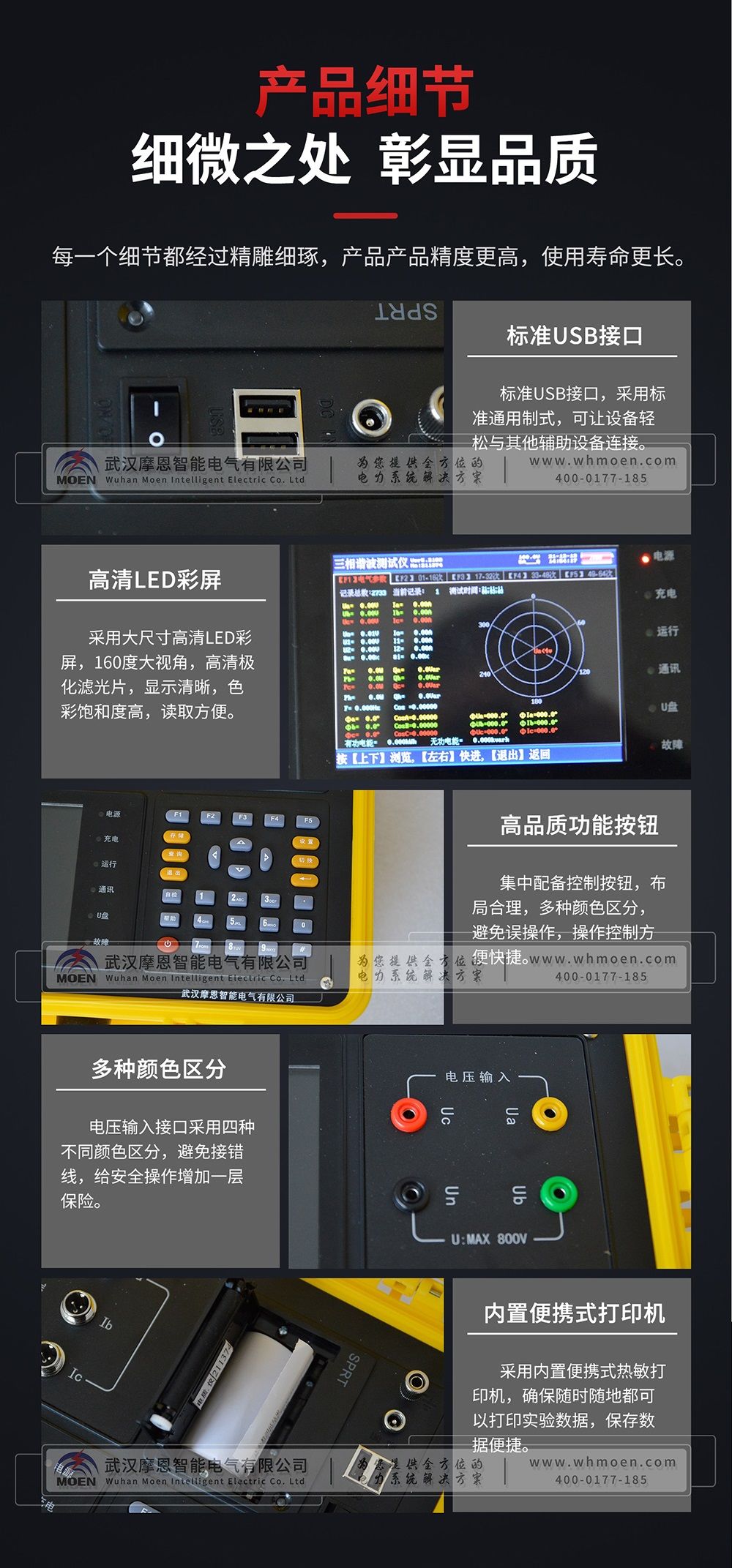

3.5通訊接口
測試儀提供USB接口，便于數據存儲、并與電腦進行通訊傳輸數據。
3.6時實打印
電力諧波測試儀配置微型熱敏打印機，能夠隨時打印現場時實測試數據。
3.7測試參數多
1）基本測量量
電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數。
2）基本監測指標
a) 三相基波電壓、電流有效值，基波功率、功率因數、相位等；
b) 電壓偏差；
c) 頻率偏差；
d) 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；
e) 諧波（2～63次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；
各次諧波的有功、無功功率等；
3）高級監測指標
a) 間諧波；
b) 電壓波動、閃變；
c) 電壓驟升、驟降、短時中斷；
3.8大容量存儲
U盤接口以分鐘為單位存儲數據（間隔可以設置），可以連續歷史數據。同時本機可以就地對基本監測指標和高級監測指標實時保存，統計時間間隔可設置（5秒鐘-2小時間隔），數據在裝置上更長保存時間為1年以上，之后按”先進先出”原則更新。本機數據可以導出到U盤上。
3.9 GPS 對時功能（擴展功能）
裝置具有GPS硬對時接口，可以接受IRIG-B碼對時或者秒脈沖對時信號，保持與遠方管理中心的時鐘一致。
3.10后臺管理分析軟件
測試儀 Pro管理分析軟件是一套專用的后臺管理分析軟件，運行于WIN9X/2000/XP/NT操作系統，界面友好，具有圖形及曲線分析功能，同時配備相關的信息查詢、國標查詢等內容。具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的更大值、更小值、平均值、95％概率大值等。

電力諧波測試儀簡介

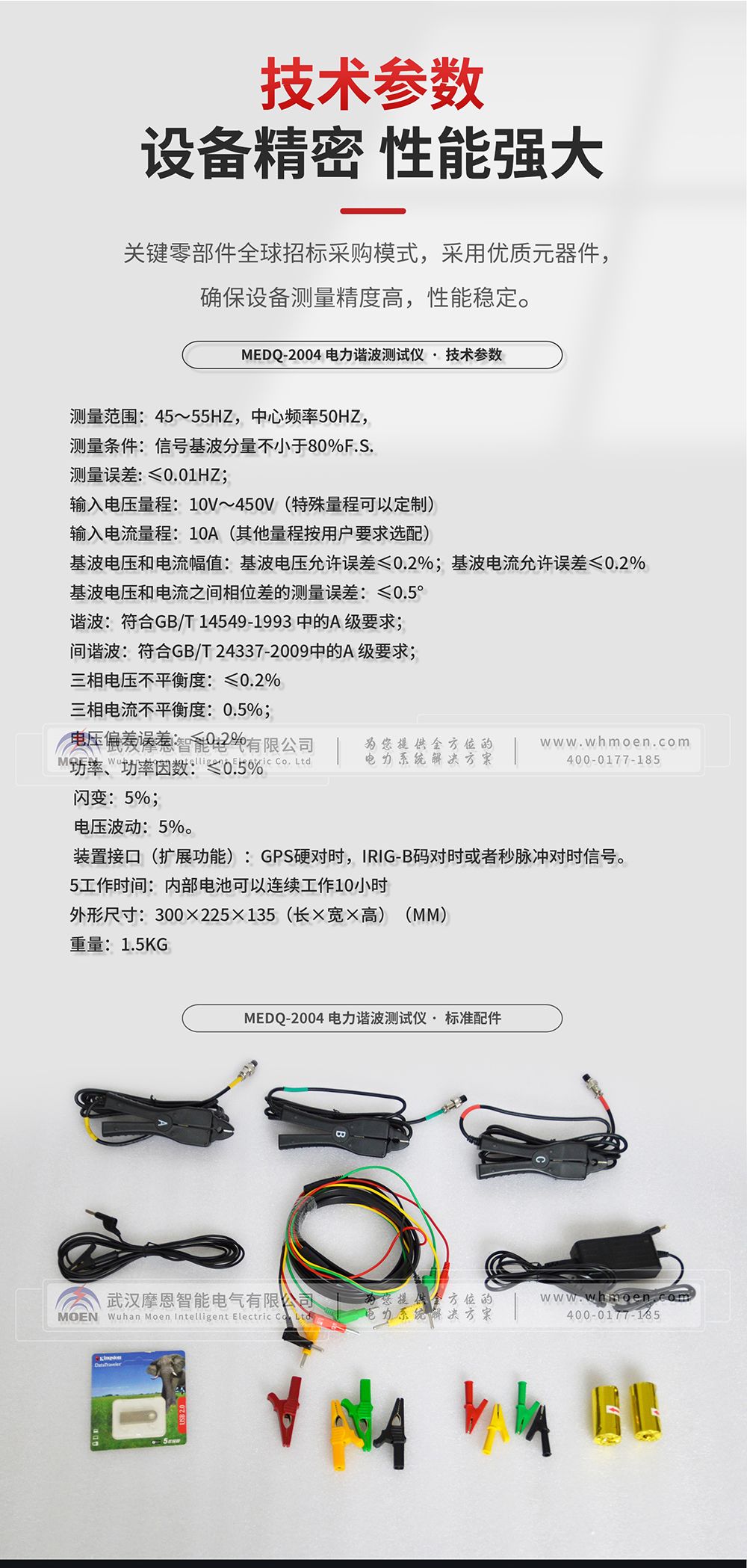

◆電力諧波測試儀技術參數
1頻率測量
測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.
測量誤差:≤0.01Hz；
2輸入電壓量程：10V～480V（特殊量程可以定制）
3輸入電流量程：5A（其他量程按用戶要求選配）
4基波電壓和電流幅值：基波電壓允許誤差≤0.2％；基波電流允許誤差≤0.2％
5基波電壓和電流之間相位差的測量誤差：≤0.5°
6諧波：符合GB/T 14549-1993中的A級要求；
7間諧波：符合GB/T24337-2009 中的A級要求；
8三相電壓不平衡度：≤0.2％
9三相電流不平衡度：0.5%；
10電壓偏差誤差：≤0.2％
11功率、功率因數：≤0.5％
12 閃變：5％；
13 電壓波動：5％。
14 裝置接口（擴展功能）：GPS硬對時，IRIG-B碼對時或者秒脈沖對時信號。
15工作時間：內部電池可以連續工作10小時（其他供電方式可以根據用戶定制）
16外形尺寸：300×225×135（長×寬×高）
17重量：1.5kg
