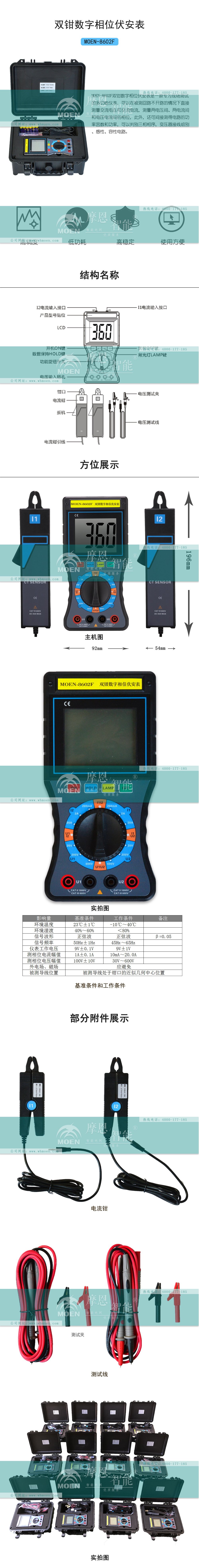

當前位置:首頁 > 產品展示 > 十二、電能及計量檢測設備 > MOEORW-8602F數字式雙鉗相位伏安表 更新時間:2024-11-13
影響量 |
基準條件 |
工作條件 |
備注 |
環境溫度 |
23℃±1℃ |
-10℃~40℃ |
|
環境濕渡 |
40%~60% |
<80% |
|
信號波形 |
正弦波 |
正弦波 |
β=0.05 |
信號頻率 |
50HZ±1HZ |
45H~65HZ |
|
儀表工作電壓 |
9V±0.1V |
9V±1V |
|
測相位電流幅值 |
1A±0.1A |
10m~20.0A |
|
測相位電壓幅值 |
100V±10V |
30V~600V |
|
外電場、磁場 |
應避免 |
||
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
功 能 |
相位、交流電流、交流電壓、交流漏電流、相序直接測試;變壓器組別、感性、容性電路判別;功率因數、功率間接測試 |
電 源 |
DC9V 堿性干電池(1.5V AA×6) |
功 耗 |
開啟背光燈更大約35mA,電池連續工作約40小時 |
關閉背光燈,儀表耗電約5mA,電池連續工作約300小時 |
|
顯示模式 |
LCD顯示,藍屏背光功能,適合昏暗場所 |
LCD尺寸 |
70mm×62mm |
LCD顯示域 |
64mm×54mm |
儀表尺寸 |
長寬厚:196mm×92mm×54mm |
鉗口尺寸 |
φ7.5mm×13mm |
采樣速率 |
約3次/秒 |
量 程 |
交流電壓:0~20V/200V/600V |
交流電流:0~200mA/2A/20A |
|
相位:0~360° |
|
測量相位時 被測信號的 幅值范圍 |
測U1-U2相位時:30V~600V |
測I1-I2相位時:10mA~20.00A |
|
測U1-I2或I1-U2相位時:10V~600V、10mA~20.00A |
|
數據保持 |
測試中按HOLD鍵保持?jǐn)?shù)據,“DH”符號顯示 |
自動關機 |
開機約15分鐘后,儀表自動關機,以降低電池消耗 |
電壓檢測 |
當電池電壓低于7.2V時,電池電壓低符號顯示,提醒更換電池 |
儀表質量 |
主機約550g(帶電池),表鉗約170g×2,測試線約250g |
測試線長度 |
1.5m |
電流鉗線長 |
2m |
工作溫濕度 |
-10℃~40℃; 80%Rh以下 |
存放溫濕度 |
-10℃~60℃; 70%Rh以下 |
輸入阻抗 |
測試電壓各檔輸入阻抗為:2MΩ |
測U1U2相位時電壓輸入阻抗為:40kΩ |
|
耐 壓 |
儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘 |
絕 緣 |
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
結 構 |
雙重絕緣 |
類 別 |
量 程 |
分辨率 |
基本誤差 |
電 壓 |
20V |
0.01V |
±(1.2%rdg+2dgt) |
200V |
0.1V |
||
500V |
1V |
||
電 流 |
200mA |
0.1mA |
±(1.0%rdg+2dgt) |
2A |
1mA |
||
10A |
10mA |
||
相 位 |
0~360° |
1° |
±1° |
