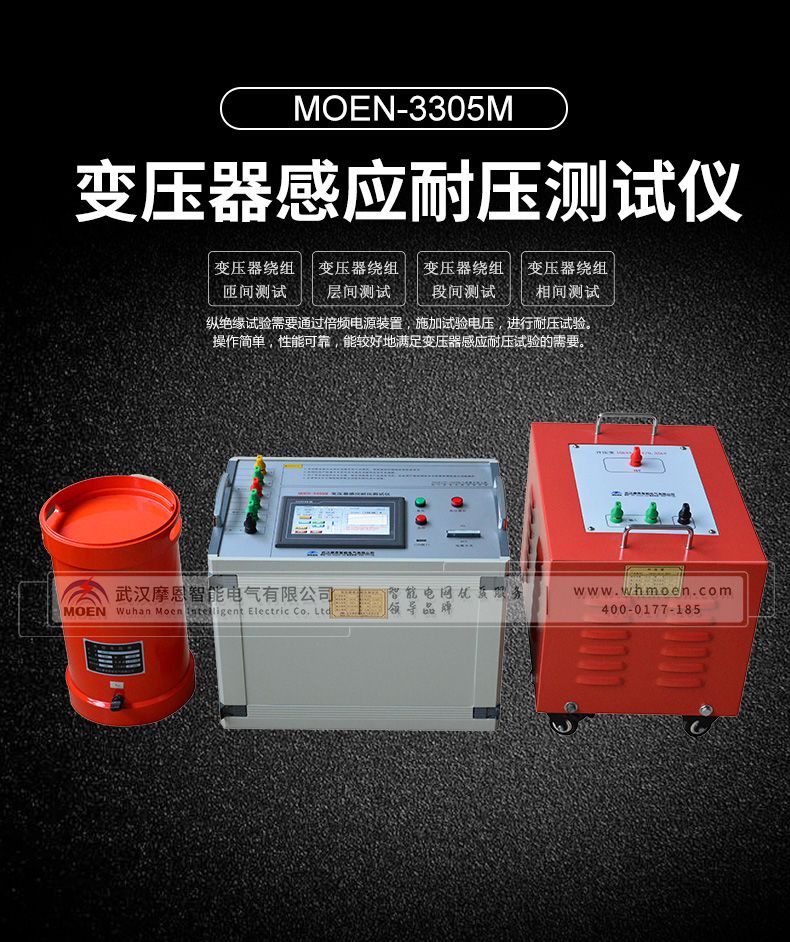

MOEORW-3305M 感應耐壓試驗裝置

執行標準：DL/T848.2-2004

產品別名：感應耐壓試驗裝置、三倍頻變壓器裝置、三倍頻感應耐壓發生器、三倍頻試驗變壓器、三倍頻試驗儀

產品特性：

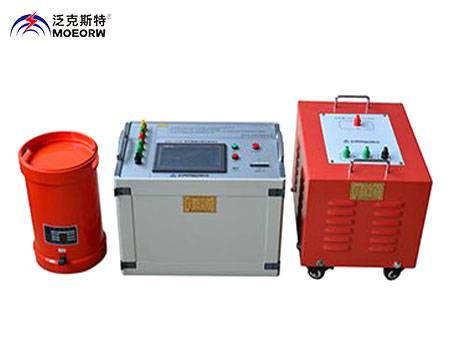

※裝置由主機、升壓變、補償電容器組成，主要用于變壓器的感應耐壓試驗;
※可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選）；
※體積小、重量輕，便于攜帶，便于大功率化；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

感應耐壓試驗裝置

用途
變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
SFQ-81M電子式多倍頻發生器是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

◆感應耐壓試驗裝置特點
裝置由主機、升壓變、補償電容器組成，主要用于變壓器的感應耐壓試驗。
可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。

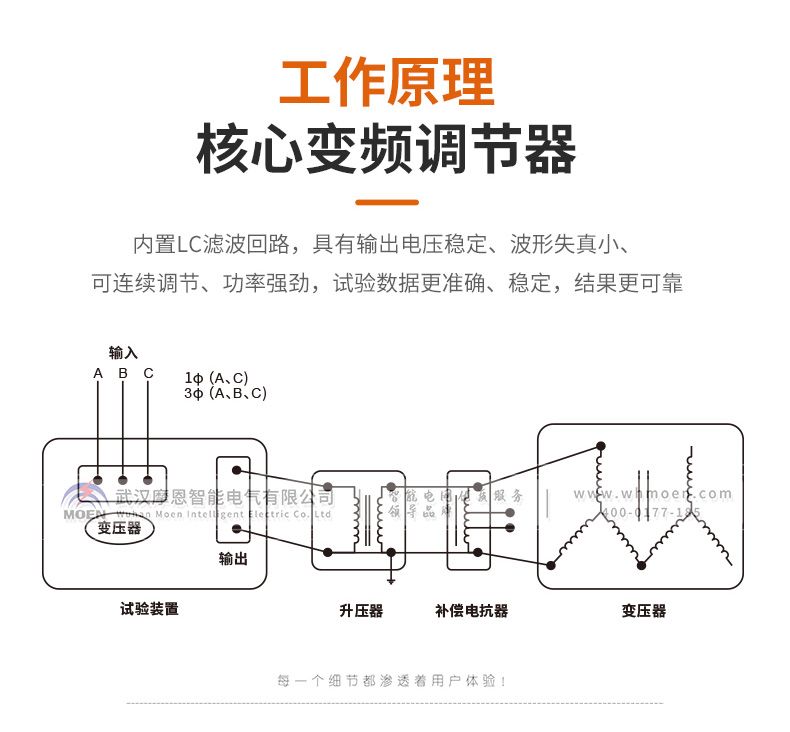

外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。

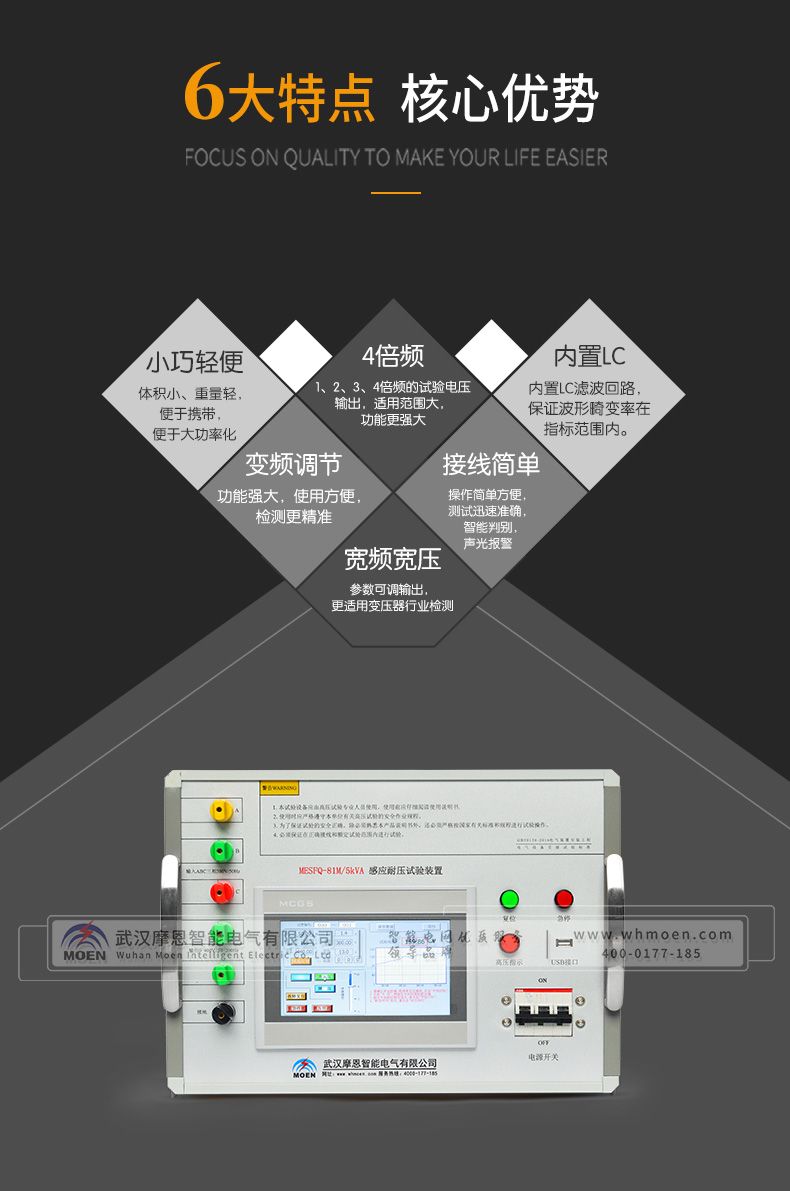

由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。

3. 操作、接線簡單，對現場試驗電源容量的要求，有更大程度的降低。

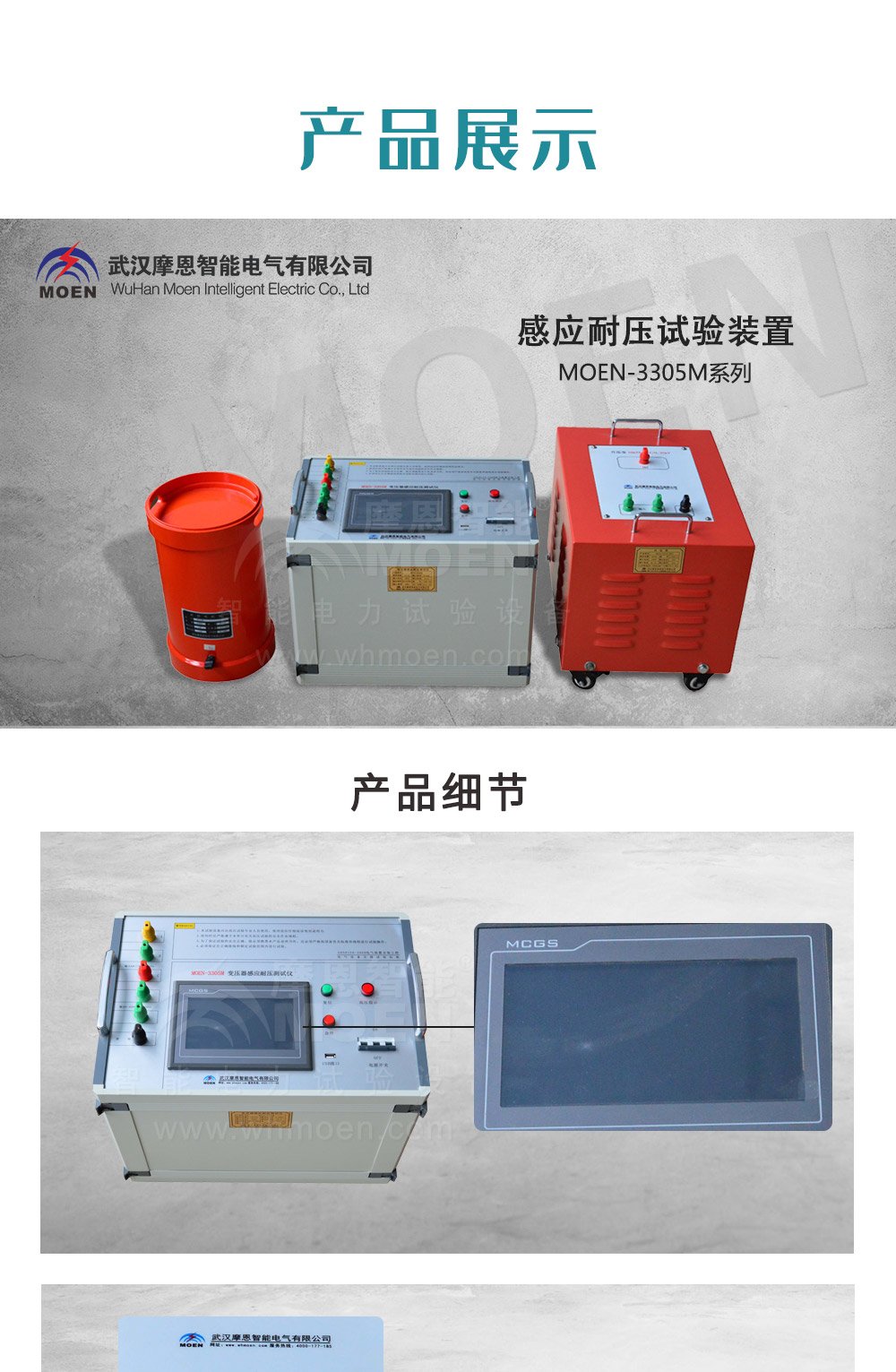

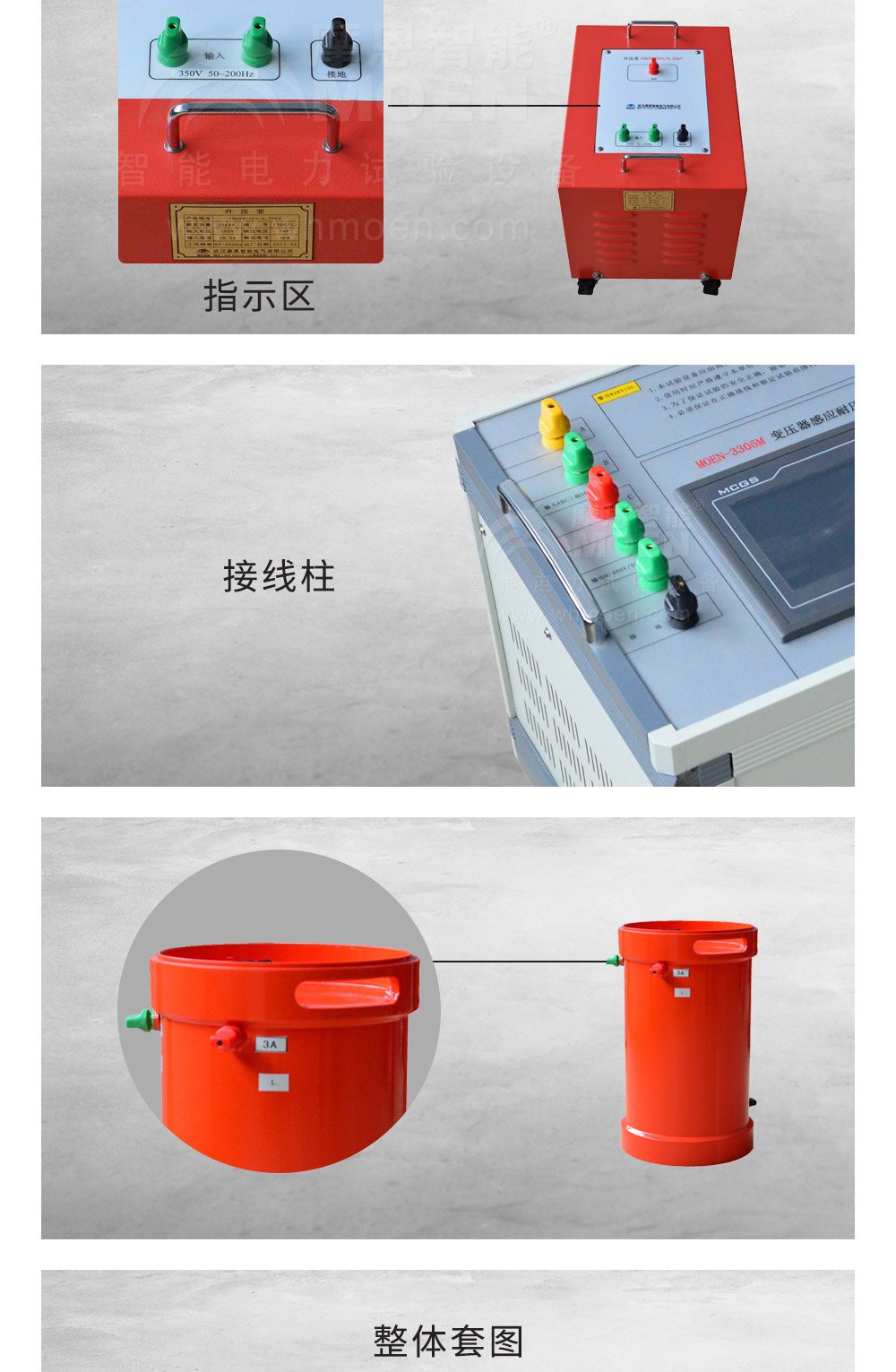

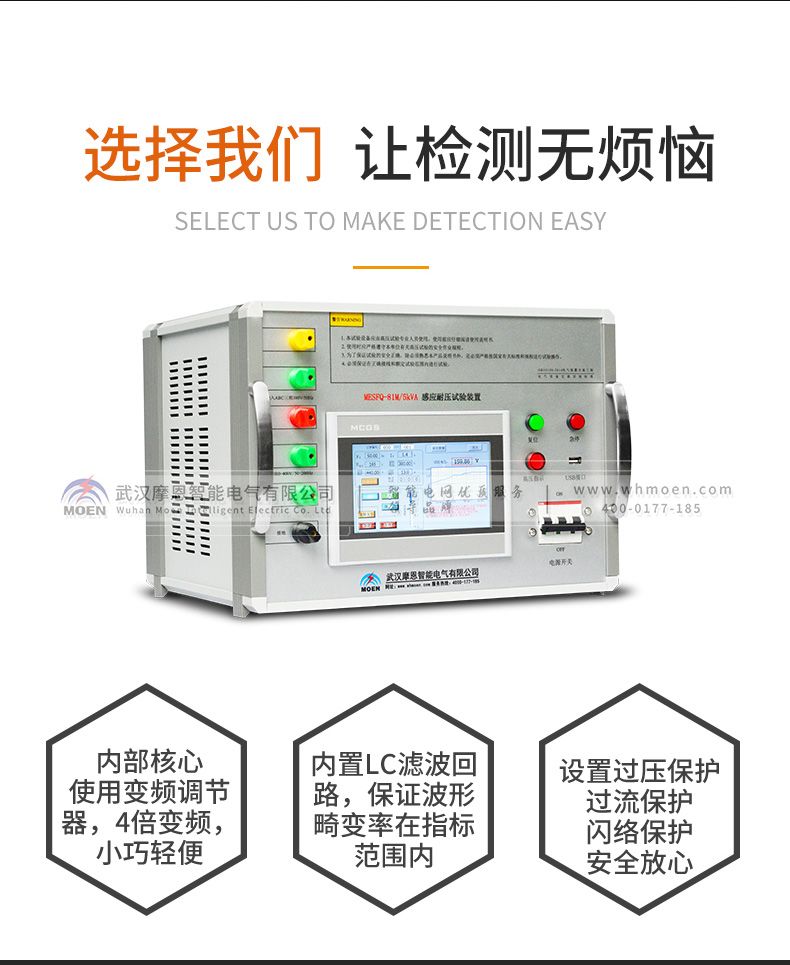

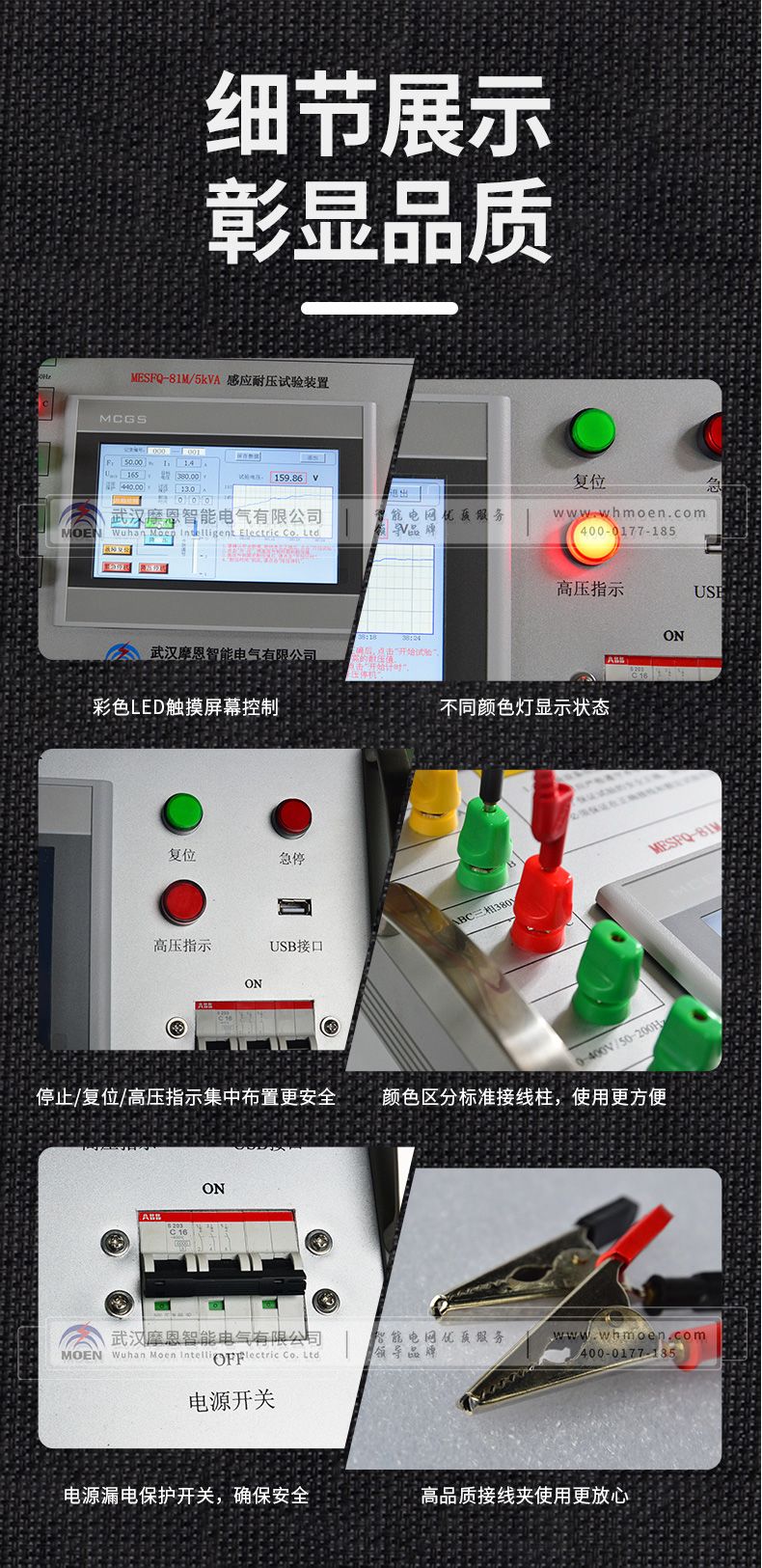

感應耐壓試驗裝置詳情圖感應耐壓試驗裝置詳情圖2 感應耐壓試驗裝置優點感應耐壓試驗裝置核心優勢感應耐壓試驗裝置性能感應耐壓試驗裝置技術參數 感應耐壓試驗裝置細節展示

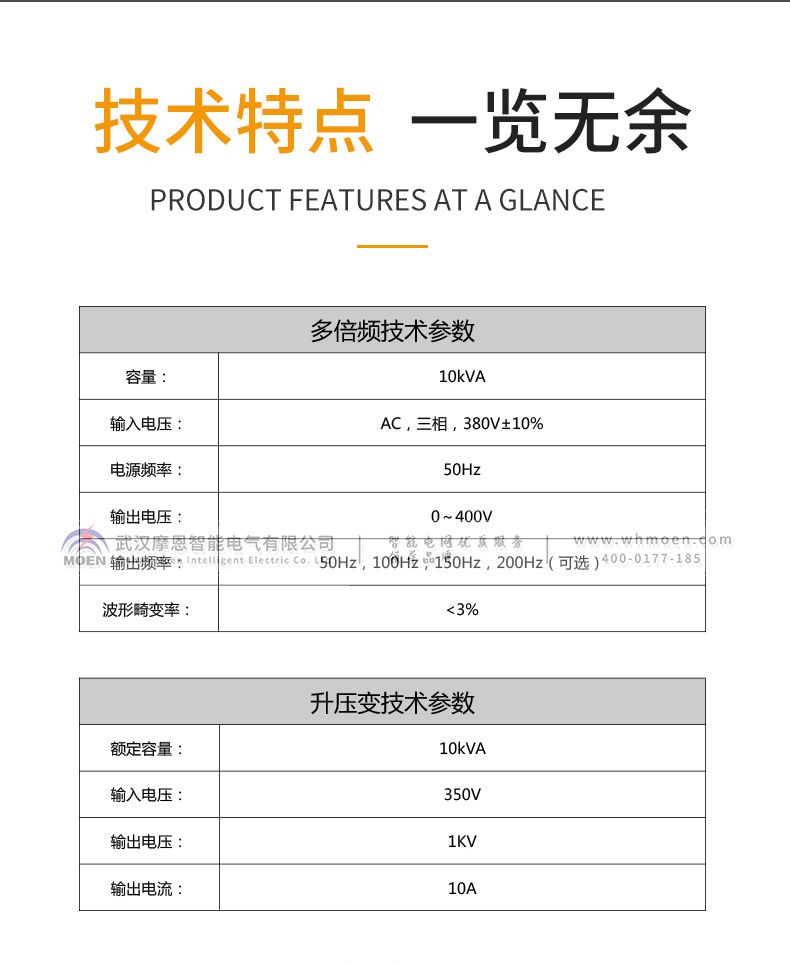

◆感應耐壓試驗裝置技術參數
1. 容量：0-150kVA 。（選配）
2. 輸入電壓：AC，三相，380V±10%。
3. 電源頻率：50Hz。
4. 輸出電壓：0～1000V （加升壓變）。
5. 輸出頻率：50Hz，100Hz，150Hz，200Hz（選配）。
6. 波形畸變率：<3%。
