ME-MT智能模擬斷路器試驗舉例

來源:武漢摩恩    更新時間:2018-04-16

ME-MT智能模擬斷路器試驗舉例
ME-MT智能模擬斷路器測試四方CSL-101B的距離保護整組試驗及失靈保護。(回路端子號均為CSL-101B保護裝置后面板的端子號)

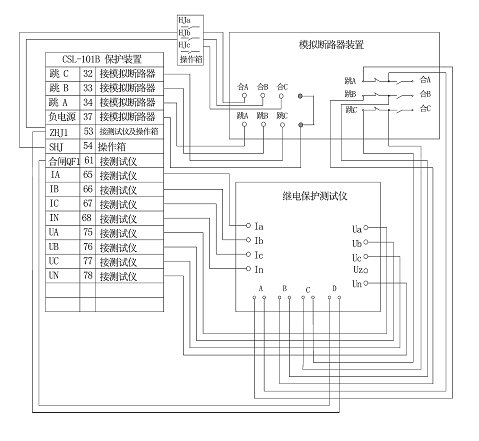

1、試驗接線    斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例,見圖5。


圖5

2、試驗說明   四方CSL-101B保護裝置重合閘方式選擇綜重方式,因此,在單相故障時,保護動作跳閘后重合閘啟動重合時,保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、HJb、HJc,由分相合閘繼電器的接點再去合斷路器模擬裝置,實現分相合閘。
              系統故障時,保護裝置動作,使斷路器模擬裝置跳閘,斷路器模擬裝置輔助接點同步動作,常開接點打開,常閉接點閉合,因此,將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘,在重合閘測試時,將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。
              在測試失靈保護時,將斷路器模擬裝置的“失靈按鈕”按下,向保護裝置加故障模擬量使保護動作發跳閘令,但斷路器模擬裝置不跳閘,此時測試儀仍有故障量輸出,由于斷路器模擬裝置拒動使得保護裝置的失靈保護啟動。
3、試驗步驟   第一步:將一次設備的斷路器跳合閘控制接線從控制回路中退出,接入斷路器模擬裝置。
             第二步:試驗接線。
             第三步:根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。
         第四步:用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。
             第五步:加故障量進行整組試驗。

             第六步:按下斷路器模擬裝置的“失靈按鈕”,加故障量進行失靈保護的測試。

4、舉例說明      斷路器模擬裝置跳、合閘的動作過程:
                斷路器模擬裝置的合閘操作通過DCS或操作控制開關進行。
                斷路器模擬裝置的參數設置;斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。

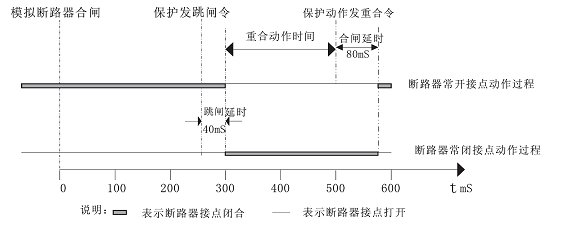

動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當斷路器模擬裝置接到合閘命令時,經過80ms合閘時間延時,斷路器模擬裝置合上,斷路器模擬裝置輔助繼電器常開接點閉合,常閉接點打開;同理,斷路器模擬裝置接到跳閘命令時,經過40ms跳閘時間延時后,
斷路器模擬裝置跳開,斷路器模擬裝置輔助繼電器常開接點打開,常閉接點閉合;經過300ms重合閘時間延時,保護發出重合命令,再經過80ms合閘時間延時,斷路器模擬裝置重合上。
當斷路器模擬裝置失靈時,雖然接到跳閘命令,但不跳閘,電流線圈中有電流,并保持1s后電流消失。
