檢測技術

METS-202水輪機調速系統仿真測試儀靜特性試驗

來源：武漢摩恩更新時間：2018-04-27

METS-202水輪機調速系統仿真測試儀靜特性試驗
試驗原理與目的：通過記錄調速器在一定頻差值下所對應接力器行程，得到調速器的全開和全關靜態特性曲線，檢查調速器的非線性度和固有頻率死區，以及調速器設定的BP值是否和測量所得一致。
試驗連線：
1> 將儀器的“仿真頻率輸出”端子連接至調速器機組頻率測量輸入。
2> 連接調速器導葉接力器行程至測試儀“導葉行程輸入”測量端子。
3> 若有漿葉接力器，則連接漿葉接力器行程信號至“漿葉行程輸入”測量端子。

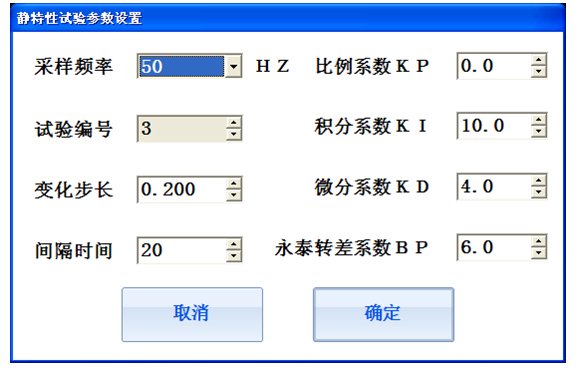

試驗操作：使調速器運行于并網工況，點擊軟件主界面“靜特性”試驗選項出現如圖4.7所所示界面，設置頻率變化步長，間隔時間等參數，然后啟動試驗。水輪機調速系統仿真測試儀自動記錄頻差穩態值和行程的對應關系，繪制靜特性曲線，并計算非線性度，固有頻率死區和BP實測值等參數。
