WFLC-VI電量記錄分析儀試驗所需參量

來源：武漢摩恩更新時間：2018-04-28

WFLC-VI電量記錄分析儀試驗所需參量

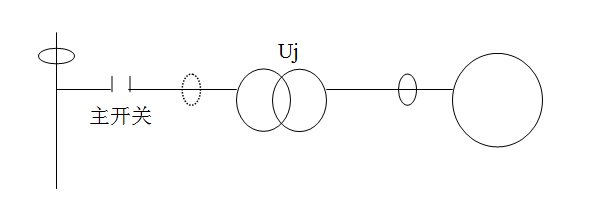

同期試驗用于記錄并網時刻Uj、Uj’的相角差、電壓差；試驗中，通常取Us、Uj，而軟件要顯示、記錄Uj、Uj’在主開關動作前后的狀態，所以，推薦的試驗狀態是：
? Us取自機端，是在并網后與Uj同相的一個電壓
? Uj、Us的PT二次值都是100V
? Uj、Us都不設置變比值，額定值設為100V；同期壓差ΔU的額定值設為100V，或200V，模板中綁定的“同期壓差”主變高壓側電壓、主變低壓側電壓額定值輸入100。
當以上試驗狀態不能滿足時，應按以下進行設置：
? 當Uj、Us的PT二次值，不都是100V時
在聯機的狀態下，在“通道設置”里將該電壓的變比一次設為100，變比二次設為PT的二次值，設置完成后在常量監測中可觀察到該量的顯示應為100。
例如接入的Uj的PT二次值是57.735V，這時，將它的變比設為：
變比一次 = 100，變比二次= 57.735
注意，該電壓的額定值仍然設為100V
? 當Us在與Uj存在轉角補償問題時：
這里定義：轉角補償= 并網后Uj與Us的夾角，Uj超前取正號，滯后取負號；
在電氣試驗程序中，在聯機的狀態下，由菜單“設置參量設置”打開參量設置對話框，在派生量“同期角差”的“參量3”一欄輸入轉角補償值Us_Uj。注意應選擇“確定”退出對話框。
? 試驗中，要求顯示、記錄電壓一次值時
系統電壓、機端電壓的變比、額定值按實際設置。“同期壓差”中也按實際參數輸入，其他情況參考上面所述。
同期脈沖、主開關，應接入無源節點（電量記錄分析儀的開關量通道，對外提供24V）；
同期過程，可以同時用同期試驗（同期表）、曲線類試驗來記錄，前者可直觀表現同期時刻的角差、壓差、頻差，后者除以上信息，還可記錄并網過程的調節過程、功率震蕩，但對角差、壓差、頻差的表達不如前者直觀。
特別注意：如果做了上述設置（之一），應在試驗后恢復原有參數設定（轉角補償清零），以避免在下次使用電量記錄分析儀時，使用了錯誤參數。
