局部放電測試儀工作原理

來源:djkluv.com    更新時間:2020-08-12

   試品CX在試驗電壓下產生局部放電時,經耦合電容Ck產生脈沖電流,由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大(達到所至需幅值)后,在示波屏的橢圓掃描基線上產生可見的放電脈沖,同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間;并在這段工作時間內將示波屏的相應顯示區加亮,它可以避開固定相位的干擾,這是常規的放電量測試方法。
   用JZF型校正脈沖發生器注入試品CX一個的已知電量時,調節放大器細調旋鈕使放電量表顯示的值與注入電量一致,就可以在加電壓試驗時直接在表上讀出被測放電量,無須進行計算,十分方便。
試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號,可在示波屏上顯示零標脈沖,試驗電壓大小可由kV表顯示。整個系統的工作原理可參看方框圖(圖1)
局部放電測試儀工作原理

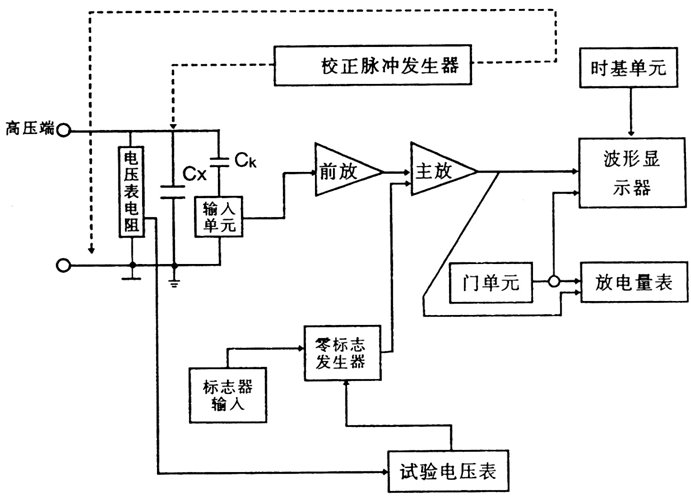

圖1  MEJF-2004局部放電測試儀原理方框圖
