智能回路電阻測試儀廠家簡介
武漢摩恩提供智能回路電阻測試儀廠家價格、智能回路電阻測試儀廠家報價，產品選型，技術支持，智能回路電阻測試儀采用高頻開關電源技術和數字電路技術相結合設計而成。本測試儀適用于高壓開關接觸（回路）電阻的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。
一、
智能回路電阻測試儀廠家概述
斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差。因此再GB50150-91和DL/T596-1996中都有規定“用直流壓強法”， “電流不小于100安”。本款儀器是我公司為適應規程要求，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
二、
智能回路電阻測試儀
廠家安全措施
1、操作者應具備一般電器設備或儀器的使用常識。
2、使用本儀器前要認真閱讀使用說明書。
3、對儀器的調整維修必須由專業人員進行，不要自行處理。
4、儀器應避免劇烈震動，避免高溫和陽光直射。
5、本儀器為測量純電阻回路設計，不得測量感性回路。
6、測試中不能拆除測試線。
7、儀器接地線必須接好
三、智能回路電阻測試儀廠家性能特點
1、測試電流大，完全符合有關測試接觸電阻的國家標準要求。
2、輸出電壓高，測量量程寬，可達100mΩ。
3、測試電流來自高精度的200A開關式恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、測試速度快，3秒左右顯示數據。
6、長時間連續工作，設有過熱保護電路，儀器可靠穩定。
7、操作簡便，重量輕，適合于野外作業。
8、儀器帶有萬年歷、99組數據存儲，關機不丟失數據。并且設有“U盤”接口方便導出供計算機生成表格。
9、本儀器設有RS485通訊接口，配合上位機操控軟件，實現遠距離控制測量。
四、
智能回路電阻測試儀廠家技術指標
1、測試電流：50A、100A、200A
2、量程： 50A檔 0～100 mΩ
100A檔 0～ 50 mΩ
200A檔 0～ 20 mΩ
3、zui小分辨率：0.01μΩ
4、準確度： 0.5%±0.2uΩ
5、輸出電壓：DC10V
6、工作方式：100A、50A連續,200A一分鐘
7、電源：AC220V±10％ 50Hz
8、消耗功率：≤2000W
9、使用溫度：-20℃～40℃
10、相對濕度：≤80%，不結露
11、重量:8.5kg
12、體積:360mm×235mm×270mm
五、智能回路電阻測試儀廠家儀器操作及功能介紹
儀器面板如圖一所示：
1、AC220V電源插座：內帶保險倉的電源開關插座，為整機電源的輸入控制和過流提供保護。
2、 ：儀器的保護接地端。
3、I-：為電流輸出負相端，通過專用測試線為試品提供恒定電流。
4、V-：為試品電壓信號的負相輸入端子。
5、V+：為試品電壓信號的正相輸入端子。
6、多功能旋鈕：作為儀器擴展功能的輸入、選擇等功能，儀器復位狀態可調節液晶顯示對比度。
7、I+：為電流輸出正相端，通過專用測試線為試品提供恒定電流。
8、復位鍵：整機初始化，儀器處在準備狀態。
9、電流/打印鍵：測試前進行電流檔位選擇，有數據時可打印數據。
10、顯示器：顯示測試結果，電阻值和輸出電流值。
11、測試/保存鍵：按下此鍵，儀器按選定電流進行測試，有數據時可保存數據到內存。
12、優盤接口：連接優盤，導出內存數據生成數據表格。
13、RS485接口：標準485接口，配合軟件方便與上位機接口實現遠程控制。
14、打印機：打印電流、電阻值等信息結果。
15、排風扇

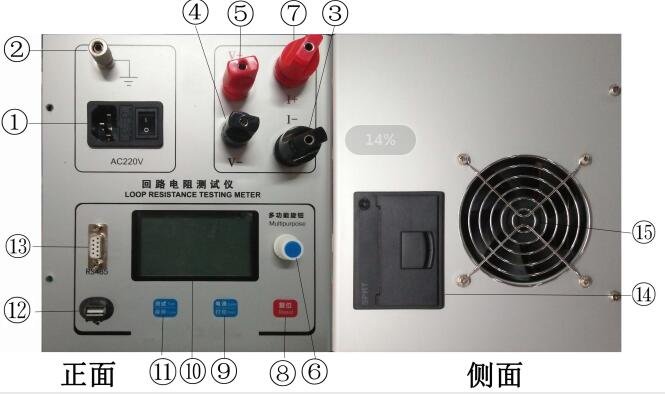

圖一 測試儀面板
六、智能回路電阻測試儀廠家常見問題及解決方法
1、不能開機蜂鳴器一直鳴叫
出現此種情況首先檢查電源是否接插了AC380V電源或是輸入電壓過低?？捎萌f用表交流電壓檔測量電壓，確認正確后可連接電源再試。
2、開機液晶屏不能點亮
出現此種情況首先檢查電源是否正常（方法同一），然后檢查保險絲是否已經熔斷，如熔斷換新即可。
3、開機液晶屏點亮但顯示不正?；驘o法顯示
出現此種情況首先重新開關機一次，或按“復位”鍵一次讓系統重新運行。
4、測試數據不穩或誤差較大
出現此種情況首先檢查測試線及連接點，是否有虛接、松動。如果還不能解決，可用隨機攜帶分流器檢測儀器是否正常工作，排除儀器故障后待檢查試品是否銹蝕或存在問題。
武漢摩恩提供智能回路電阻測試儀廠家價格、智能回路電阻測試儀廠家報價，產品選型，技術支持，智能回路電阻測試儀采用高頻開關電源技術和數字電路技術相結合設計而成。本測試儀適用于高壓開關接觸（回路）電阻的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。
