電纜尋跡故障定位儀廠家

來源：djkluv.com 更新時間：2019-12-03

電纜尋跡故障定位儀廠家簡介

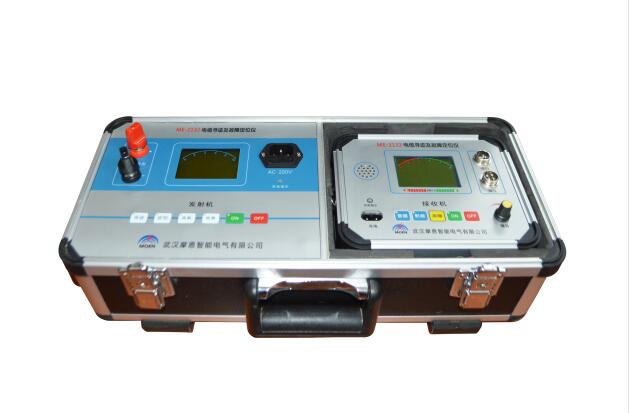

武漢摩恩提供電纜尋跡故障定位儀廠家價格、電纜尋跡故障定位儀廠家報價，產品選型，技術支持，電纜尋跡故障定位儀是由ME-2132路徑儀、ME-2132定位儀、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。

一、電纜尋跡故障定位儀廠家電纜尋跡故障定位儀主要特點
1.接收靈敏度高
2.靜態漂移低
3.定位精度高
4.抗干擾能力強
5.液晶屏顯示信號及狀態
6.內置鋰電池供電，并配有充電器

二、電纜尋跡故障定位儀廠家主要技術參數
1.尋跡定位距離：市話電纜為3km，其它線纜可達20km
2.定位阻抗范圍：0~5MΩ
3.定位精度：<±10cm
4.埋深探測：<3m
三、電纜尋跡故障定位儀廠家電纜尋跡故障定位儀儀器工作原理
（一）尋跡原理（zui大信號法）
我們知道，當交流電流在導體中流過時，將會在導體周圍產生交變的磁場，并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中，線圈的兩端就會產生感應電壓。移動感應線圈，當線圈的方向與磁力線方向相同時，線圈兩端產生的感應電壓將會zui大。也就是說，當線圈方向與導體方向垂直時，感應電壓zui大；當線圈方向與導體方向平行時，感應電壓zui小。由此我們就得到了“zui大信號法”來探尋埋地電纜的軌跡，利用接收線圈的45°法則可以測出地下線纜的埋深。
（二）定位原理
差分電位法

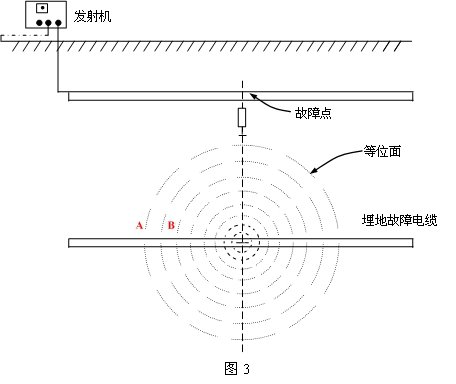

如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。
利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變?yōu)榱?。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。

四、電纜尋跡故障定位儀廠家儀器組成

（一）電纜尋跡故障定位儀廠家ME-2132路徑儀

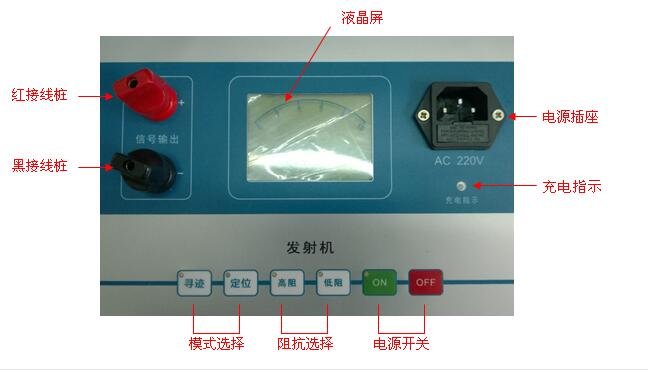

1、電纜尋跡故障定位儀廠家面板結構（如下圖）

2、電纜尋跡故障定位儀廠家作用說明
a) 電源開關
按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b) 電源插座
外部220V交流電源輸入；
c)充電指示
當電源插座接通220V電源時，對儀器充電，充電指示燈紅燈亮表明正在充電，綠燈亮?xí)r表明已充滿；
d) 信號輸出：（紅黑接線柱）
作為線纜探測，故障測試信號輸出接線柱。紅接線樁接被測線纜，黑接線樁接地。接地用地樁與地良好接觸。
e) 模式選擇
電纜路徑尋跡或故障定位選擇開關；當置于“尋跡”時，用來查找線纜路由，主要用于未開通使用的線纜上任意距離的探測。當置于“定位”時，用來查找線纜對地絕緣不良點的定位測試；
儀器開機時默認狀態為定位狀態，定位指示燈亮，這時可進行定位操作；在定位狀態下若按“尋跡”鍵，則尋跡指示燈亮，儀器切換到尋跡狀態下，這時只能進行路徑操作；同樣，在尋跡狀態下若按“定位”鍵，則定位指示燈亮，儀器切換到定位狀態下；
f) 模式選擇
共分為2檔，在使用中，根據被測線纜的長度選擇輸出，平常時用低阻，若阻抗較高時用高阻；儀器開機時默認狀態為低阻，低阻指示燈亮，在低阻狀態下若按“高阻”，則高阻指示燈亮；同樣，高阻在在狀態下若按“低阻”，則低阻指示燈亮；
（二）電纜尋跡故障定位儀廠家ME-2132定位儀

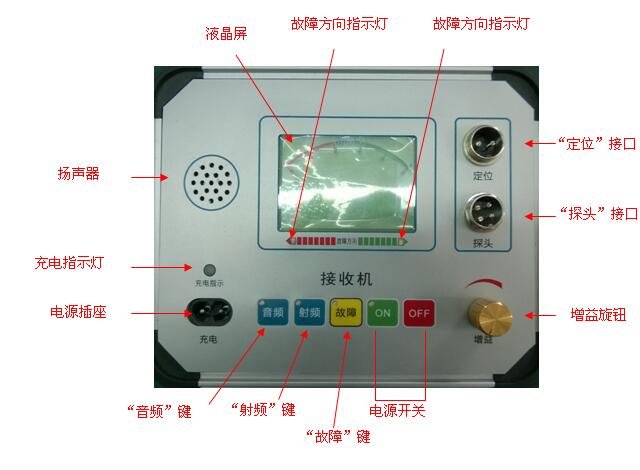

1、電纜尋跡故障定位儀廠家面板結構（如下圖）

2、電纜尋跡故障定位儀廠家作用說明
a) 電源開關
按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b)“定位”插座
差分測試樁接口；
c)“探頭”插座
路由探測棒和震動探測器接口；
d)電源插座
交流220V接口；
e)增益電位器
控制各種工作方式的聲響強弱；
f)故障方向指示燈
在定位狀態時，用于顯示故障所在的方向，紅燈亮表示故障在靠近紅色的差分測試樁的一側，綠燈亮表示故障在靠近綠色的差分測試樁的一側；
g)揚聲器
聲音輸出；
h)液晶屏
顯示工作模式及接收到的信號強度大小；
i)“音頻”鍵
當在射頻模式時，按下進入音頻模式，音頻指示燈亮；
j) “射頻”鍵
當在音頻模式時，按下進入射頻模式，射頻指示燈亮；
k) “故障”鍵
當在射頻模式時，按下進入故障定位，故障指示燈亮，用于探測線纜對地絕緣不良點的定位測試；
武漢摩恩提供電纜尋跡故障定位儀廠家價格、電纜尋跡故障定位儀廠家報價，產品選型，技術支持，電纜尋跡故障定位儀是由ME-2132路徑儀、ME-2132定位儀、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。
