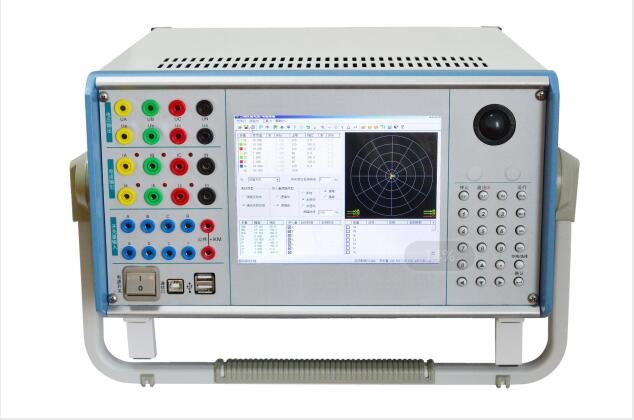

六相微機保護測試儀別名：
六相微機繼電保護測試儀：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀
武漢摩恩提供六相微機保護測試儀廠家價格、六相微機保護測試儀廠家報價，產品選型，技術支持，六相微機保護測試儀是應用zui新一代的高速DSP數字信號處理器為核心、采用雙公12位的DAC、應用全保真高性能線性放大器、輸出精度高和波形好，性能穩定?？煞奖銓渥酝堆b置和微機差動保護裝置進行試驗、針對性各類繼電器校驗程序，強大的功能測試軟件更能提供多種校驗和搜索方式的成套微機保護和自動裝置的自 動試驗程序:線路保護、差動保護、阻抗保護、低周、同期、備自投等。各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態過程、系統振蕩、重合閘動作行為。
六相微機保護測試儀廠家裝置特點與技術參數
六相微機保護測試儀廠家主要特點
1.電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2.操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3.新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4.高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5.軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6.具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。
7.接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8.完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
六相微機保護測試儀廠家額定參數
額定參數
|
電流通道數
|
標準6相
|
|
電壓通道數
|
標準6相
|
|
交流電流輸出范圍
|
30A /相或180A（六并）
|
|
直流電流輸出范圍
|
10ADC /相
|
|
交流電壓輸出范圍
|
120VAC / 相
|
|
直流電壓輸出范圍
|
160VDC / 相
|
1.交流電流輸出
6相電流輸出時每相輸出（有效值） 0～30A 輸出精度 0.2級
3相電流輸出時每相輸出（有效值） 0～60A
6相并聯電流輸出（有效值） 0～180A
相電流長時間允許工作值（有效值） 10A
相電流zui大輸出功率 300VA
6相并聯電流zui大輸出時zui大輸出功率 1000VA
6相并聯電流zui大輸出時允許工作時間 10s
頻率范圍（基波） 0～1000Hz
諧波次數 1～20 次
2.直流電流輸出
電流輸出 0～±10A / 每相 輸出精度 0.5級
zui大輸出負載電壓 20V
3.交流電壓輸出
相電壓輸出（有效值） 0～120V 輸出精度 0.2級
線電壓輸出（有效值） 0～240V
相電壓 / 線電壓輸出功 80VA / 100VA
頻率范圍（基波） 0～1000Hz
諧波次數 1～20次
4.直流電壓輸出
相電壓輸出幅值 0～±160V 輸出精度 0.5級
線電壓輸出幅值 0～±320V
相電壓/ 線電壓輸出功率 70VA / 140VA
5.開關量
8路開關量輸入
空接點 1～20mA，24V
電位接點接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4對開關量輸出 DC：220 V／0.2 A；AC：220 V／0.5 A
6.時間測量范圍
0.1ms ～ 9999s ， 測量精度 ＜0.1mS
六相微機保護測試儀廠家開/關機步驟
開機步驟
將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源，稍等片刻后將進入選擇啟動方式界面，如下：
1．Direct Run RelayStar without Restoring Disks.
2．Run RelayStar After Restoring Disks.
3．Only Start DOS For Checking System.
選擇 1：直接啟動 Windows操作系統，再進入“繼?！避浖鹘缑?。
選擇 2：將進入自動恢復 Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動 Windows系統時，使 Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據，請用戶不必?fù)?dān)心，但建議不要經常使用此選項以免花費太多時間。
選擇 3：將進入 DOS狀態，主要用于廠方人員調試使用。如果用戶不小心進入了，請關掉主機電源稍等片刻后重新開機。
要選擇啟動方式可用 1.2.3數字鍵或上下鍵選擇，須在五秒內選定，否則系統將自動進入選擇 1。
啟動 Windows操作系統后將自動進入軟件功能試驗的主界面，利用軌跡球鼠標或外接鼠標的左鍵單擊主界面上的各種功能試驗?zāi)K圖標，可進行各種試驗工作。
關機步驟
關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以安全關機時，再關電源開關。
1.使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的 退出 鍵來退出各個功能試驗單元，回到主界面后，再按 退出 鍵，屏幕上會彈出確認對話窗口，如下圖：
2.需關機請選“ 確定 ”鍵，不關機請選“ 取消 ”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現安全關機。
3.也可直接利用操作系統的“開始”菜單關機。
武漢摩恩提供六相微機保護測試儀廠家價格、六相微機保護測試儀廠家報價，產品選型，技術支持，六相微機保護測試儀是應用zui新一代的高速DSP數字信號處理器為核心、采用雙公12位的DAC、應用全保真高性能線性放大器、輸出精度高和波形好，性能穩定?？煞奖銓渥酝堆b置和微機差動保護裝置進行試驗、針對性各類繼電器校驗程序，強大的功能測試軟件更能提供多種校驗和搜索方式的成套微機保護和自動裝置的自 動試驗程序:線路保護、差動保護、阻抗保護、低周、同期、備自投等。各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態過程、系統振蕩、重合閘動作行為。
