大地網接地電阻測試儀廠家簡介
武漢摩恩提供大地網接地電阻測試儀廠家價格、大地網接地電阻測試儀廠家報價，產品選型，技術支持，大地網接地電阻測試儀是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。
一、
大地網接地電阻測試儀廠家儀器概述
目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制MOEORW-1017DL 大地網接地電阻測試儀和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
MOEORW-1017DL 大地網接地電阻測試儀是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。
二、
大地網接地電阻測試儀廠家功能特點
1.測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻相差zui小0.1Hz，zui大為10Hz?？捎糜?0Hz或60Hz兩種頻率進行測量。
2.抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3.測量精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4.功能強大?？蓽y(cè)量電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土壤電阻率，跨步電壓，接觸電壓，電位梯度等。
5.全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了.操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測試。
6.內部配備有日歷芯片和大容量存儲器，能將結果隨時保存。隨時可以查看歷史記錄，并可以打印輸出.當前時間和存儲時間都能顯示和打印。
7.科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。能夠生成報表和試驗報告
8.安全可靠。儀器具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員和設備的安全。
9.具備矢量測試功能，能夠測量地網阻抗和地網純電阻.可以測量出阻抗角。
10.布線勞動量小，無需大電流線。
11.一體化機型，內附標準電阻和恒流源，便于現場測試，減少現場接線。
12.儀器操作簡便，測量過程由微處理器控制，只要選擇好正確的測量方式，數據的測量就可在微處理器控制下自動完成。
三、大地網接地電阻測試儀廠家技術指標
3.1、大地網接地電阻測試儀廠家主機技術參數
1、測量范圍：0～5000Ω（含電流樁阻抗）
2、分 辨 率：0.001mΩ
3、測量誤差：±（讀數×2％+0.005Ω）
4.抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：?jiǎn)晤l：40-70Hz 分辨率0.1Hz 隨意設置
雙頻：50±0.1Hz 到 50±10.0Hz 隨意設置
60±0.1Hz 到 60±10.0Hz 隨意設置
7、輸出電流： 5A 、外接電源30A
8、輸出電壓：400V 、 外接電源1000V
9、測量線要求： 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
10、測試電源：內置2kW變頻電源或外接大功率變頻電源。
11、供電電源：AC220V±10％，50Hz
12、外形尺寸：460×360×350mm 儀器重量：10kg
3.2、大地網接地電阻測試儀廠家選頻表技術參數
選頻表只能配合大地網接地電阻儀，用于地表電位梯度、跨步電壓和接觸電位差的抗干擾測量。
測量時，大地網接地電阻儀向接地裝置輸出一個恒定的變頻電流，選頻表針對該頻率進行檢測，從而濾除工頻干擾。具有電壓測量功能，用于地表電位梯度測量。內置人體模擬電阻，用于跨步電壓和接觸電壓測量。配有可充電電池.
3.2.1、大地網接地電阻測試儀廠家主要功能特點
3.2.1.1、按照《DL/T475-2006 接地裝置特性參數測量導則》的要求，為了減小地網工頻電流干擾的影響，用工頻電流測量時，測試電流應達到50A以上，這樣的大電流電源和電纜十分笨重，給試驗造成很大的不變。而變頻測量的優點是，利用變頻技術對工頻干擾的抑制能力，使用較小的試驗電流便可以達到或超過工頻大電流的抗干擾效果。因此導則規定，用變頻方式測試電流可以減小到3A。使用選頻電壓表和我們生產的大地網接地電阻儀就可以滿足導則規定的全部試驗要求。儀器十分輕便，能大大減輕現場測量的工作強度。
3.2.1.2、實現抗干擾測量的關鍵是要抑制干擾信號。選頻電壓表采用的高精度自適應數字陷波技術，能夠自動跟蹤并抑制干擾頻率。該算法的理論抑制能力接近百萬分之一。與一些進口選頻電壓表幾百分之一的抑制能力相比，選頻電壓表基本可以忽略干擾的存在。
3.2.2、大地網接地電阻測試儀廠家主要技術指標
2.2.1、測量范圍：0～100V 準 確 度：±(讀數×1%+0.1mV)
zui大分辨率：0.001mV
2.2.2、輸入阻抗：>500kΩ 人體模擬電阻:1500Ω±5%
2.2.3、測量頻率：與大地網接地電阻儀對應 干擾抑制比：≥80dB
2.2.4、電池工作時間：約8小時 充電時間：約3小時
充電電源：220V±10%，50Hz / 60Hz
2.2.5、重量：0.5kg
3.2.3、使用方法：選頻表上的P1.P2使用連接線連接主機上的P1.P2，開機測量即可。
四．大地網接地電阻測試儀廠家儀器原理

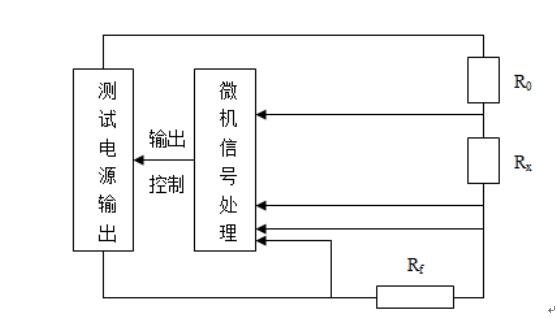

圖1測量原理示意圖
1、R0 回路電阻大約5～200Ω
2、Rx 測試電阻大約0～200Ω
3、Rf 標準電阻
4、測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1.5mm2
5、測量電壓線1：長度為0.618D；線徑： ≥1.0mm2
6、測量電壓線2：接被測地網
7、測量接地線：接地網
五、大地網接地電阻測試儀廠家面板介紹

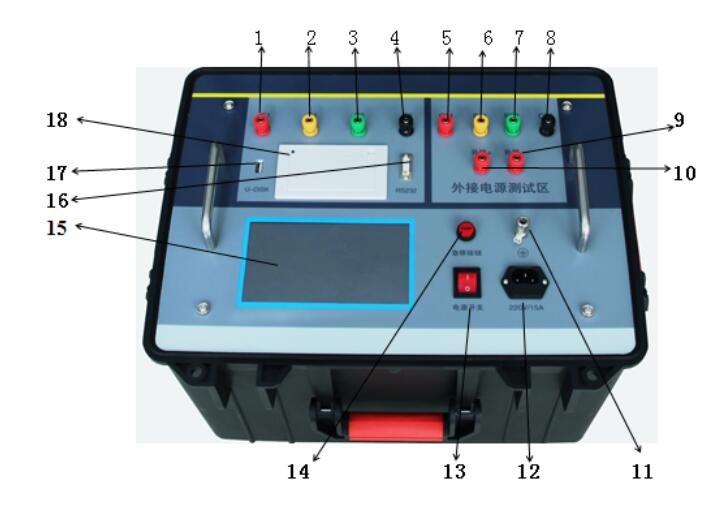

圖 2面板示意圖
1：電流極(C1) 2：電壓極(P1) 3：電壓極(P2) 4：接地網(C2)
5：電流極(C11) 6：電壓極(P11) 7：電壓極(P22) 8：接地網(C22)
9：外接交流電源 10：外接交流電源
11:接地柱 12:220V電源插座 13:電源開關 14:急停按鈕
15:液晶屏 16:232串口 17:U盤插口 18:打印機
注意：5，6，7，8，9，10端子，僅在外接電源時候使用。
使用內部電源時候懸空即可。
