0.1Hz程控超低頻高壓發生器選型

來源：djkluv.com    更新時間：2020-05-12

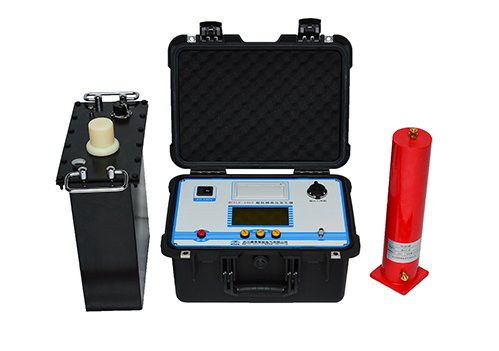

0.1Hz程控超低頻高壓發生器選型簡介
武漢摩恩提供0.1Hz程控超低頻高壓發生器廠家價格、0.1Hz程控超低頻高壓發生器廠家報價，產品選型，技術支持，0.1Hz程控超低頻高壓發生器采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告

型號	額定電壓	帶載能力	電源 保險管	產品結構、重量
30/1.1	30kV （峰值）	0.1Hz,≤1.1μF	10A	控制器：4㎏ 升壓器：25㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
40/1.1	40kV （峰值	0.1Hz,≤1.1μF	10A	控制器：4㎏ 升壓器：25㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
50/1.1	50kV （峰值）	0.1Hz,≤1.1μF	15A	控制器：4㎏ 升壓器：35㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
60/1.1	60kV （峰值）	0.1Hz,≤1.1μF	20A	控制器：4㎏ 升壓器：45㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
80/1.1	80kV （峰值）	0.1Hz,≤1.1μF	20A	控制器：4㎏ 升壓器：50㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
100/1.1	100kV （峰值）	0.1Hz,≤1.1μF	20A	控制器：4㎏ 升壓器：55㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF

0.1Hz程控超低頻高壓發生器選型選型
根據被試對向選擇適當規格的產品。
使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于0.05μF，儀器將不能正常輸出,此時可并聯0.05 μF的電容器（由本公司提供）輔助輸出。下面是一些設備的電容量，供用戶參考。

不同發電機的單相對地電容量

	火    電			水     電
發電機容量 （MW）	200	300	600	85	125-150	300	400
單相對地電容 （μF）	0.2-0.25	0.18-0.26	0.31-0.34	0.69	1.8-1.9	1.7-2.5	2.0-2.5

交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km)

截面 電       積       容     mm2 μF/Km 電壓kV	16	25	35	50	70	95	120	150	185	240	270
10	0.15	0.17	0.18	0.19	0.21	0.24	0.26	0.28	0.32	0.38	-
35	-	-	-	0.11	0.12	0.13	0.14	0.15	0.16	0.17	0.19

0.1Hz程控超低頻高壓發生器選型超低頻絕緣耐壓試驗原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。

0.1Hz程控超低頻高壓發生器簡介及特性

本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
