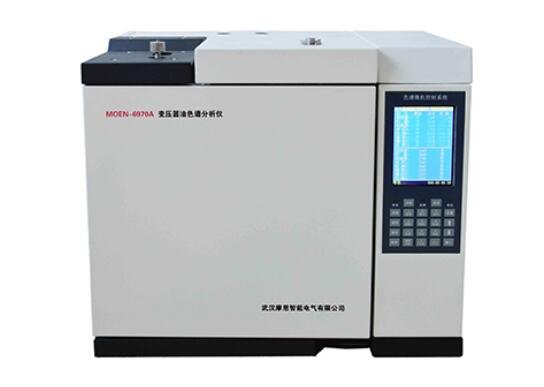

變壓器油色譜分析儀操作說明
（1）
變壓器油色譜分析儀使用時，務必檢查一下微機控制系統機架右面下方的TCD橋電流鈕子開關狀態，應處在正確的位置，例如使用FID時，鈕子開關應放在橋電流斷開位置；否則在面板按鍵操作時一不小心誤按TCD橋流按鍵，就會造成TCD熱導元件的損壞。
（2）熱導檢測器的操作必須嚴格遵守?zé)釋?dǎo)檢測器先通載氣后通熱導恒流源的操作原則。在長期停機后重新啟動操作時，應先通載氣15分鐘以上，然后檢測器通電，以保證熱導元件不被氧化或燒壞。
（3）TCD橋電流設置大小與載氣種類有關，也與熱導池工作溫度有關，并要考慮被分析對象對靈敏度的要求，具體請參照熱導池橋電流給定曲線。
（4）使用熱導檢測器時，必須并聯裝接雙柱，如果采用TC-4微型熱導池聯用毛細柱，則另一路必須也裝上柱子或空柱管，這樣保證了熱導池的二路氣室中都通載氣。如果只裝一根柱子，則不裝柱的另一路熱導元件就會因不通氣而被燒壞。
（5）更換汽化室硅橡膠墊時，務必先把熱導池橋電流關掉，換好硅橡膠墊后，通載氣幾分鐘后再接通橋電流。
（6）柱箱溫度的設置必須低于色譜固定液的zui高使用溫度，檢測器溫度的設置應保證樣品在檢測器中不冷凝，汽化室進樣器系統的溫度設置應高于樣品組份的平均沸點，一般應高于柱箱溫度30～50℃。
（7）用平面六通閥作氣體進樣時，取樣的氣體流量和壓力每次要保持重復一致，才能保證分析的重復性，平面六通閥旋轉時只能放置在二端位置而不能放在中間，中間位置將會導致載氣被切斷不通，從而會造成熱導元件損壞。
（8）儀器氣路中穩壓閥，一般在出廠前都調整好用戶不必再變動，若需重新調整則必須注意穩壓閥只有在閥前后壓差大于0.05MPa的條件下才能穩壓作用，即如果穩壓閥輸出壓力要求在0.15MPa，則穩壓閥輸入壓力必須大于0.2MPa，儀器上的穩壓閥入口壓力不得超過0.6MPa，超過了要損壞穩壓閥。
（9）在國內熱導檢測器
zui被廣泛采用的載氣是用氫氣，載氣通入儀器前應先通過氣體凈化管，氣體凈化管內裝有分子篩，用來吸除載氣中水份，內裝105催化劑，用來吸除載氣中氧，除去水份和氧是為了保護色譜柱和檢測器，延長使用壽命。所以，氣體凈化管內的吸附劑必須定期活化處理，以保持凈化效果。
（10）
變壓器油色譜分析儀使用后關機時，必須牢記在熱導池出口接頭處旋上悶頭螺帽，防止在切斷載氣后，外界空氣中氧返進色譜柱和檢測器系統，是為了保護色譜柱和檢測器，在高溫使用后，尤其要注意必須在柱箱和檢測器溫度降到70℃以下，才能關閉氣源。
（11）在使用儀器進樣分析達一定次數后，由于色譜柱（不管是填充柱還是毛細柱），內積累吸附了一些水份或其它物質，將會影響柱效和基線穩定性，因此必須對色譜柱進行活化處理，長期停用的柱子，在重新使用前也須活化處理。在儀器上進行活化處理的簡單方法就是通高純氮并將柱子加熱恒溫，氮?dú)饬髁?0～60ml/min左右，柱子活化溫度取比固定液
zui高使用溫度低10℃左右，對氣固吸附色譜用常用吸附劑：分子篩類活化溫度為300℃；硅膠、活性炭、GDX類活化溫度為200℃。活化時間一般3～4小時，然后自然冷卻（氮?dú)馊栽诹魍ǎＶ踊罨瘯r(shí)，必須將柱子出口端從檢測器的接頭上拆下來，防止在柱活化處理過程中將有害物質帶進檢測器系統造成污染。
（12）色譜柱連接用密封圈可根據不同使用溫度采用不同材料，一般在200℃以下可采用硅橡膠圈，200℃～250℃以下可采用聚四氟乙烯圈，250℃以上可采用紫銅圈或柔性石墨圈。
（13）在采用小口徑毛細柱分流進樣時，用戶可在分流氣路中分流調節閥前的流路中自行串接一段（3×0.5mm管，長50～60mm）活性炭（40～60目）吸附管用以吸附有機物保護分流調節閥。
（14）TCD載氣出口及分流出口流量除了用皂膜流量計來精確測定外，還可在主機左側外裝一只6～60ml/min的玻璃轉子流量計來連續監視
（15）載氣2路，主要做填充柱，載氣1路主要做毛細柱（也可做填充柱），做毛細柱時，穩流閥應全打開為佳，毛細柱流量用穩壓閥來調節，保證分流流量調節時，毛細柱流量不變；載氣1路做填充柱時，穩壓閥全打開，用穩流閥來調節柱流量。隔膜清掃氣流量一般在2～10ml/min，可在出口處用皂膜流量計或浮子流量計測量。
（16）開機使用FID時，必須先通載氣、空氣，再開溫度控制，待檢測器溫度超過100℃時才能通氫氣點火。FID系統停機時，必須先關氫氣熄火，然后再關閉溫度控制，當柱溫降下后再關載氣和空氣。如果開機時在FID溫度低于100℃時就通氫氣點火，或關機時不先熄火就降溫，就容易造成FID收集極積水而使放大器輸入級絕緣下降，會造成基線不穩 （17）。
（18）FID聯用標準小口徑毛細柱時，毛細柱可插入FID石英噴咀內孔，柱端面略低于噴咀口1～2mm為
zui佳，這樣可保證zui佳柱效。
（19）FID點火后，由于基始電流的作用，點火后電壓會高于原先值，高出的大小可大致判斷氣體凈化程度和色譜柱老化的好與不好。
（20）為了保證FID在高靈敏度下使用時的基線穩定，氣體應除去氣體中微量CH（烴類）雜質；色譜柱固定相必須在略低于
zui高使用溫度下充分老化，從而可減少固定液流失和固定液中溶劑殘留量對基線的影響；高溫使用汽化室時，進樣器的硅橡膠墊必須事先高溫老化處理并開啟隔膜清掃氣路。
（21）FID放大器屏蔽鐵盒內放有干燥劑（硅膠、分子篩類），用以保持放大器輸入級的高度絕緣性能。由于環境空氣中水份的影響，使用一段時間后，應更換干燥劑或?qū)⒃瓉矸旁诶锩娴母稍飫┤〕觯?50℃下烘烤（活化）二小時再回用，這樣可降低噪音，保證基線穩定性。
（22）FID系統經分析大量樣品后，可能會污染噴咀或檢測器座，就需拆洗，重新安裝。復原時，必須注意極化極圈應與噴咀處于同一平面。噴咀不能與極化極相碰，如果噴咀口低于極化極，將會造成噪音增大；噴咀口高于極化極，將降低檢測靈敏度。
（23）
變壓器油色譜分析儀的維護不但能使儀器正常工作而且能延長儀器壽命
（24）
變壓器油色譜分析儀應嚴格地在規定的條件下工作，在某些條件下不符合時必須采取相應措施
（25）嚴格地按操作規程進行工作
（26）嚴禁柱溫超過固定相中固定液允許的使用溫度，一般柱溫低于允許使用溫度
（27）儀器在關機時，先降柱溫然后關斷載氣氣源
