氧化鋅避雷器測試儀接線圖

來源:djkluv.com    更新時間:2020-08-11

氧化鋅避雷器測試儀接線圖:

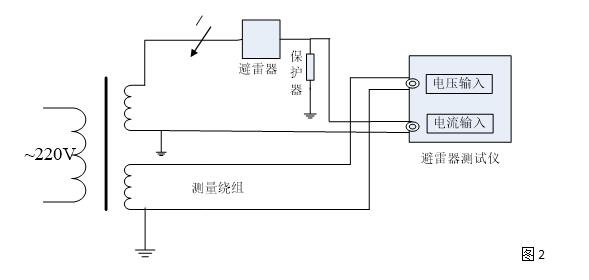

氧化鋅避雷器測試儀實驗室接線圖
注意事項:電流線上標有 避雷器下端和接地端,請按上面標示接線
氧化鋅避雷器測試儀接線圖
圖2
  本方法需配可調交流高壓電源,電壓信號輸入接到試驗變壓器的測量?jī)x表端,氧化鋅避雷器一端接高壓,另一端經一保護器接地,與儀器的地和高壓電源地在聯接在一起。交流電流信號輸入端接到避雷器的下端和地。
升壓值  ≤10KV/1.5       ≥35KV/

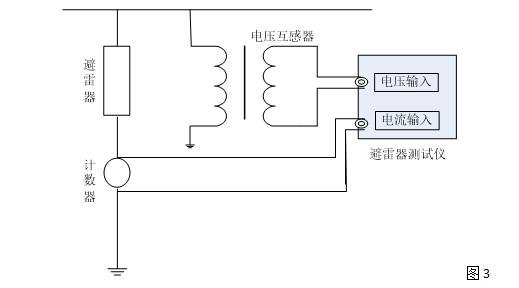

氧化鋅避雷器測試儀在線接線圖(帶電測試)
氧化鋅避雷器測試儀在線接線圖
           圖3
在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測,電流信號輸入端接到避雷器的計數器兩端,儀器的接地端接至計數器的下端并與地相聯。
根據現場的要求,參照上述接線方式正確聯線
