交直流分壓器

來源：djkluv.com 更新時間：2020-08-26

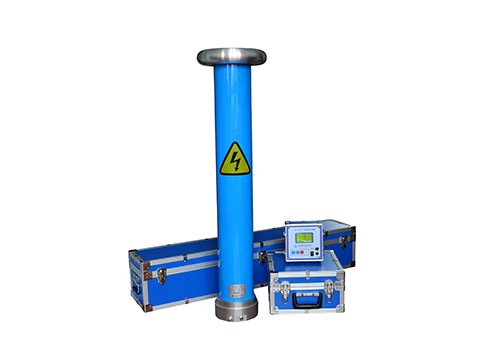

交直流分壓器

概述
本產品是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。是代替高壓交直流分壓器的首選。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。

本交直流分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。該系列交直流分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。
采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到zui低。體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。

交直流分壓器技術參數
產品標準：DL/T846.1-2004
交流測量方式：真有效值測量、峰值、均值
精度： AC: 1.0%rdg±0.1 DC: 0.5%rdg±0.1
絕緣介質：干式介質材料
環 境條件：溫度： -10℃～40℃ ；濕度：≤70%RH
分壓比：交流N=10000:1 頻率范圍：30HZ-500HZ
直流N=1000：1

交直流分壓器使用方法
1、將交直流分壓器接地端必須可靠接地,否則可能將高壓引到表頭外殼發生觸電事故。
2、將高壓線接在均壓環上方，用接線螺旋栓將高壓線擰緊,測試線不得向周圍伸出或上下翹，主要防止尖端放電造成測量誤差。有條件的可以將測試線置于金屬屏蔽罩中減小干擾。
3、將交直流分壓器的信號航插與液晶顯示表頭相接。打開電源開關，然后按照液晶屏幕提示選擇合適的測量方式。如直流測量或交流測量。
4、待測試完畢后，切斷高壓，等交直流分壓器相連的液晶顯示表頭上示值約為“0.XXX”時方才進入現場（交流試驗時，儀表會緩慢回零，但高壓電源切斷后就已經沒有電了，故在這種情況下請注意交流和直流試驗的區別。直流測量后一定要用放電棒放電后方能進行拆線等其它工作）。
5、在測量直流時，若有濾波電容，應先對濾波電容充分放電，使交直流分壓器指示的讀數約為為“0.XXX”時，才可以做相關操作。
6、在使用和保養中，均應注意輕拿輕放，并且保持交直流分壓器表面的清潔，防止污穢，此儀器應置于干燥處，妥善保管。
