絕緣安全工器具智能測試平臺
概述
絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL/T1476《電業安全工器具預防性試驗規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。
儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分?jǐn)?技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。
為了滿足標準要求，降低勞動強度，公司開發了帶刻度的遙控電動絕緣桿測試支架。絕緣桿支架可以通過無線遙控器或設備上的按鍵，電動調節電極距離，同時具有刻度標尺，量化分段長度。電極采用組合導電泡綿，可以達到包圍被試絕緣桿的效果。
安全工器具成套試驗設備以MOEORW-390TZ-Q絕緣安全工器具綜合試驗設備、試驗變壓器、分壓器組成的試驗系統為核心，配備MOEORW-3695TH循環注水絕緣靴手套泄漏電流測試臺、MOEORW-372E（10-35kv）驗電器測試支架、MOEORW-383K 絕緣服測試臺、MOEORW-362B絕緣桿測試支架等設備完成多項測試任務。
絕緣安全工器具智能測試平臺主要功能與技術參數
1主要功能
1.1采用計算機集中控制可以實現試驗的自動控制，同時建立數據庫自動出具測試報告。
1.2同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
1.3采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。
1.4可測量試驗電壓、試驗變壓器一次電流等參數。
1.5采用紅外通訊 技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
1.6全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。
1.7每路試品均具備高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
1.8具有過壓、過流保護功能。
1.9具有高壓危險警示燈顯示。
1.10儀器可保存60組試驗數據及結果，隨時查閱。
1.11實時日歷時鐘功能。
1.12 試驗系統與MOEORW-3695TH循環注水絕緣靴手套泄漏電流測試臺配合完成絕緣靴、絕緣手套測試。
1.13 試驗系統與MOEORW-372E（10-35kv）驗電器測試支架配合完成驗電器起動電源試驗
1.14 試驗系統與MOEORW-383K 絕緣服測試臺完成絕緣服、絕緣墊、絕緣毯等試品耐壓試驗
1.16試驗系統與MOEORW-362B絕緣桿測試支架配合完成各種絕緣桿耐壓試驗。
絕緣安全工器具智能測試平臺主要技術參數
額定輸出電壓：50kV（絕緣靴、絕緣手套、驗電器、絕緣服、遮蔽罩、絕緣桿試驗）
額定容量： 10kVA
輸出電壓量程：50.0 kV（250V）
電壓測量誤差：＜1.0 %U+0.5%Umax
其中U為示值，Umax為量程上限值
輸入電流量程：50.0A
電流測量誤差：＜0.5%I+0.5%Imax
其中I為示值，Imax為量程上限值
分壓器：
分壓器變比： 1000:1 （kV）
分壓器變比誤差：1.5%
絕緣手套測試臺：
測 試 工 位： 8
泄漏電流量程： 25.0mA
泄漏電流測量誤差：＜1%I+1個字
泄漏電流分辨率： 0.01 mA
絕緣桿測試支架：
試驗電壓：150kV
測試工位： 8
絕緣桿支架高度：1.5米
調節范圍：300 ～ 1150 （mm）
絕緣服耐壓測試臺：
額定電壓： 50kV
試驗臺面積： 1200*800 ( mm )
驗電器測試支架：
環電極直徑：E型：550mm，
高壓電極球直徑：E型：60mm
驗電器中心距地面高度：E型：1550mm
額定電壓： E型 100kV
電場中心高度：E型 1.5米
試驗根數： 1根
工作電壓： AC 220V
移動速度： 快速 5mm/S 慢速 1mm/S
絕緣安全工器具智能測試平臺設備組成

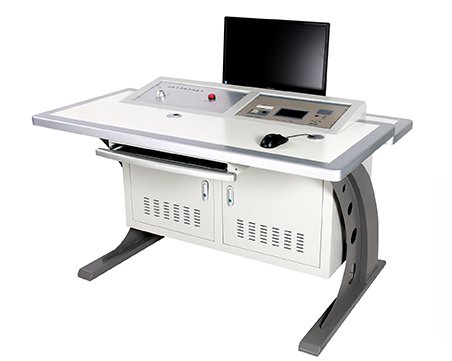

1 MOEORW-390TZ-35 全自動電力安全工器具綜合試驗臺
（本文中簡稱控制臺） 1套
2 MOEORW-3695HT全自動循環注水絕緣靴手套泄漏電流測試臺
（本文中簡稱絕緣靴手套測試臺） 1套
3 MEYDQ-5/50充氣式試驗變壓器 1套
4 MOEORW-372E（10-35kv）驗電器測試支架 1套
5 MOEORW-383K 絕緣服測試臺 1套
6 MOEORW-387遮蔽罩耐壓測試臺 1套
7 高壓母線 1套
8 計算機（安裝于控制臺） 1套
