有載開關交流測試儀

來源：djkluv.com 更新時間：2020-09-03

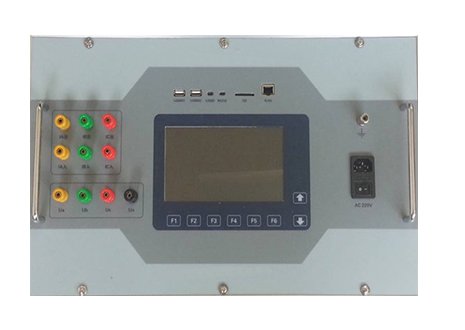

有載調壓開關測試儀

簡介：
MEBYC-JS有載調壓開關測試儀是采用交流法測試變壓器有載調壓開關過渡特性的專用設備。測量有載開關過渡特性的唯一目的是檢查有載開關過渡過程是否平穩連續，是否有彈跳和斷點故障。對一種測試方法和測試設備的評價標準在于是否更加有效的解決實際問題，是否操作簡易方便，是否能清晰準確發現故障隱患。傳統的直流測量法由于大電感對直流電的遲滯作用使得過渡波形很難真實反映開關切換的過渡過程，交流測量法的關鍵是怎樣通過zui直觀簡單的波形準確有效的發現問題。MEBYC-JS采用本公司獨創的三路同步交流測量法，內置本公司獨創的低失真智能穩壓穩流交流電源，用三路同步交流電流波形描述有載開關過渡過程，更加準確真實的反映有載調壓開關切換過渡特性，波形簡單清晰，過渡過程一目了然，故障判斷簡易準確，是有載調壓開關測試的理想設備。MEBYC-JS是直流法和交流法集于一體的綜合測試儀，其中直流法測量部分參見使用說明書。

有載調壓開關測試儀主要功能與特點：
1.采用本公司獨創的三路同步交流測量法，三相波形差異對比一目了然。
2.內置本公司獨創的低失真智能穩壓穩流交流電源，有效減小了儀器體積重量。
3.波形簡單清晰，故障判斷簡易準確，即使開關輕微抖動波形反映都清晰可見。
4.能準確捕獲有載開關切換動作，詳細記錄并真實再現有載開關過渡過程。
5.交流測試采樣速度高，存儲數據量大，可記錄三相開關動作前40ms后200ms過渡波形。
6.可用于各種單相、三相，帶繞組、不帶繞組有載調壓開關測試。
7.采用7寸彩色觸摸液晶屏，全部漢字菜單及操作提示，接線操作簡單方便。
8.內置大容量存儲器，可儲存150次測量波形，可隨時查看歷史數據。
9.可用Ｕ盤導出測試數據，以便用計算機進行分析和記錄。
10.具有RS232接口，可連接計算機進行測試、存儲、打印、查詢、數據分析。

有載調壓開關測試儀主要技術指標：
1.交流采樣分辨度：40μs
2.zui大波形記錄長度：240ms
3.阻抗測量范圍： 0～300Ω
4.電流輸出范圍： AC 0～130mA×3
5.電壓輸出范圍： AC 0～14V
6.工作溫度：-10～40℃
7.環境濕度：10%～85%
8.體積：350×260×160mm
9.重量：5kg (不包括測試線)
