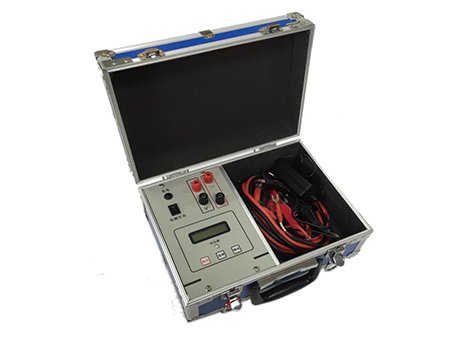

帶電池直流電阻測試儀

常規用途
為了滿足變壓器直流電阻測量的需要，本公司zui新開發研制了一款直流電阻測試儀。該儀器采用全新技術，具有高效率、體積小、重量輕、輸出電流大等特點。整機由微處理器控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電等功能。
本儀器測量精度高，操作簡便，適用于配電變壓器、互感器、電抗器、發電機、電機等試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的快速測量，具有速度快、數據穩定的特點。

帶電池直流電阻測試儀安全事項
★本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
★使用本儀器前一定要認真閱讀本手冊。
★儀器的操作者應具備一般電氣設備或儀器的使用常識。
★本儀表屬高精密儀表，應避免劇烈振動。
★對本儀器的維修、維護和調試應由專業人員進行。
★測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
★測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
★在測試過程中，禁止拆卸和移動測試夾和供電線路。
1.3 依據標準
MEZRC-10A直流電阻測試儀依據的相關標準如下表所示：

帶電池直流電阻測試儀功能特點
1.儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。
2.儀器提供5檔輸出電流選擇，zui大可以輸出10A電流。
3.內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
4.測量范圍寬（0-20KΩ），適用于配電變壓器、互感器、電抗器、發電機、電機等試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
5.菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。

6.具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

帶電池直流電阻測試儀供電方式
本儀器采用交直流兩用模式。
在不插入專用電源適配器時，由內置鋰電池供電；
插上專用電源適配器后，自動切換為交流供電模式，并同時給儀器充電。

帶電池直流電阻測試儀技術指標

工作電源	直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
輸出電流	5mA、100mA、300mA 、1A、10A（依量程選擇）
量程(電阻量程切換)
10A檔	0～0.1Ω
1A檔	0.03～6Ω
300mA檔	0.1Ω～20Ω
100mA檔	0.3Ω～60Ω
5mA檔	30Ω～20kΩ
準確度	±(0.2%±2個字)
zui小分辨率	0.1μΩ
顯示	正顯液晶顯示屏，陽光下可清晰顯示
工作溫度	-10～40℃
環境濕度	≤80%RH，無結露
儲存條件	-20℃~50℃，≤95％RH, 無結露
體積	長315mm×寬240mm×高150mm
主機凈重	2.5Kg（含電池）
