露點儀

產品特點及技術參數

產品特點
智能校準	傳感器探頭可自動校準零點，保證每次測量的準備性；
快速省氣	開機進入測量狀態后,每SF6氣隔露點測定時間為1min左右；
安全可靠	采用德國原裝進口自鎖接頭，安全可靠、不漏氣；
海量存儲	采用大容量數據存儲設計，zu/i多可存儲200組測試數據；
高清顯示	彩屏直接顯示露點、微水、環境溫度、環境濕度、時間、日期及露點曲線等；
智能接口	配備RS232接口，可與PC機串口相連，進行數據傳輸；
移動測量	內置4Ah可充鋰電池，一次充滿可連續工作10小時；
測值精準	增加了溫度補償功能，保證了各種溫度條件下的測量結果的準確性
技術參數
露點	測量范圍	－80℃～+ 20℃
	測量精度	±0.5℃（－60℃～+ 20℃）/±2℃（－80℃～－60℃）
	響應時間	63%需5秒，90%需45秒/63%需10秒，90%需240秒
環境溫度	－40℃～＋80℃
環境濕度	0～100％ RH
顯示器件	3.5寸彩色液晶顯示器
電源	AC 220V；內置充電電池：一次充滿可使用10小時以上
重量	5公斤
尺寸	250 mm×150 mm×300mm
工作溫度	－30℃～＋60℃

露點儀器面板說明

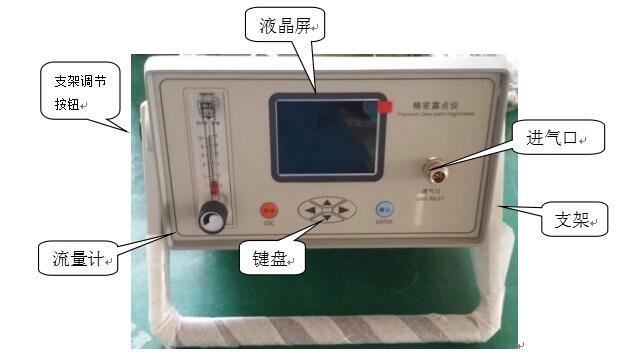

1、露點儀前面板

注：同時按下兩側的支架調節按鈕，可以調節支架的角度。
按鍵說明
確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、
確認設置的數值。
取消鍵:退出功能,在不同的界面下可退出菜單、放棄設置的數值。
上鍵：菜單項向上切換/菜單數值增加。
下鍵：菜單項向下切換/菜單數值減少。
左鍵：設置數值位左移選擇。
右鍵：設置數值位右移選擇。

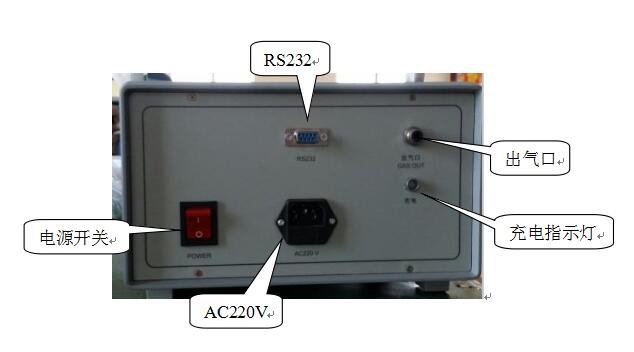

2、露點儀后面板

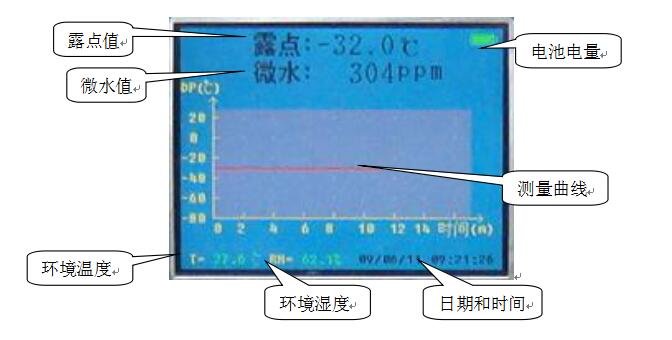

3、露點儀液晶屏
露點儀液晶屏

三、露點儀測量方法

1、連接SF6設備
將測量管道上螺紋端與開關接頭連接好，用扳手?jǐn)Q緊，關閉測量管道上另一端的針型閥；
再把測試管道上的快速接頭一端插入露點儀上的采樣口；
將排氣管道連接到出氣口。
zu/i后將開關接頭與SF6電氣設備測量接口連接好，用扳手?jǐn)Q緊；
2、初始化
打開露點儀儀器電源開關，儀器進入初始化自校驗過程。
3、檢查電量
露點儀推薦優先使用交流電。
使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。
4、開始測量
將露點儀保護按鈕調至“測量”。
完全打開露點儀前面板上的流量閥，然后通過調節測量管道上的針型閥，把流量調節到0.6L/M左右，開始測量SF6露點。
第一設備測量需要5～10分鐘,其后每臺設備需要3～5分鐘。
5、存儲數據
設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。
6、測量其他設備
一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。
露點儀保護開關旋至“保護”。
將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。
7、露點儀測量結束
所有設備測量結束后，關閉露點儀電源。
