SF6氣體密度繼電器校驗儀

來源：djkluv.com 更新時間：2020-10-26

SF6氣體密度繼電器校驗儀

儀器概述
MEMD-3000E SF6氣體密度繼電器校驗儀，是一種智能化全自動的SF6氣體密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單片機的10倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。本儀器是SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，它也可以對SF6密度表、壓力表進行自動校驗。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。
MEMD-3000E SF6氣體密度繼電器校驗儀是全自動完成校驗過程，使用方便測量準確，中文菜單操作簡單明了。

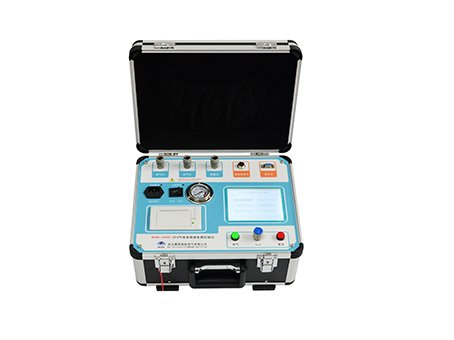

圖片僅供參考，請以實物為準

SF6氣體密度繼電器校驗儀功能特點
1.SF6氣體密度繼電器校驗儀采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。
2.SF6氣體密度繼電器校驗儀能對指針式和電子式密度繼電器進行全自動校驗。
3.密度繼電器1 ~ 3 組接點的初始狀態為任意形式（常開或常閉），可同時測量 1 ~ 3 組接點的響應值和恢復值，因而本儀器能適應所有的新、老形式的密度繼電器的全自動校驗。
4.儀器采用320*240大屏幕液晶顯示，漢字操作界面，使用簡單方便。
5.測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。
6.測試過程為自動測量，避免了由于人為因素而產生的誤差。
7.SF6氣體密度繼電器校驗儀可存儲100組測量數據并永久保存不丟失，使每一次測量都有追朔性。
8.SF6氣體密度繼電器校驗儀可通過RS-232接口將測試數據上傳PC機，自動生成專用測試數據表格。
9.SF6氣體密度繼電器校驗儀可以在任意環境溫度下對常溫壓力表和密度表進行校驗。
10.SF6氣體密度繼電器校驗儀管路全部采用進口快速接頭，連接方便而且漏氣率小。
11.SF6氣體密度繼電器校驗儀內部具有時鐘功能，可隨時對時鐘進行修正。
12.SF6氣體密度繼電器校驗儀具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。
13.SF6氣體密度繼電器校驗儀采用高精度壓力傳感器和世界先進的磁流體技術產品。
14.SF6氣體密度繼電器校驗儀配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗。
15.采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。
16.采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。

SF6氣體密度繼電器校驗儀主要技術參數

測量精度：	優于0.2
壓力顯示分辨率：	0.001MPa
壓力測量范圍：	0~1.000MPa
溫度測量范圍：	-20~100℃
溫度測量誤差：	≤±1.0℃
工作原理：	內置鋼瓶自動加壓，使用中無需外接氣源
SF6氣體排放量	微量
顯示方式	工業級真彩液晶屏，同屏顯示實測值及標準溫度下的壓力值
操作方式	實體按鍵
數據存儲	zui多可以保存100組測量數據
數據打印	自帶微型打印機，打印測試數據
PC機通訊方式	RS232串口通訊（USB可選）
工作電源：	交直流兩用 AC：220V±10% 50Hz (內置大容量鋰電池組 8.4V 1000mAh)
整機功耗	＜50W
儀器重量：	主機 15.0kg
主機外形尺寸	560×450×（55+145） mm
