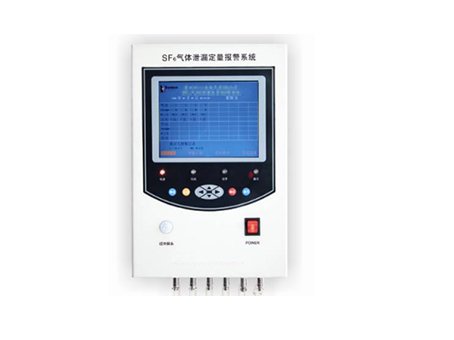

SF6氣體泄漏報警儀
簡介
SF6氣體泄漏報警儀，是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線檢測系統。
系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。
SF6氣體泄漏報警儀采用紅外法測量原理，能夠?qū)崟r(shí)、定量測量SF6濃度。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；原裝高精度數模轉換器和進口長壽命氧傳感器，可以為現場工作人員提供更多一層可靠保護。
SF6氣體泄漏報警儀可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、 組合電器室（GIS室）、SF6主變室等。
SF6氣體泄漏報警儀產品主要功能
1、環境中SF6氣體含量定量測量功能；
2、環境中氧氣含量定量測量功能；
3、缺氧或SF6含量超標報警功能；
4、缺氧或SF6含量超標，強制排風功能；
5、人工設置報警點；
6、環境中溫、濕度檢測顯示功能；
7、定時排風功能；
8、定點采集功能；
9、人工強制排風功能；
10、實時顯示各種參數功能；
11、歷史數據查詢功能；
12、12寸超大觸摸顯示屏，全中文顯示，直觀方便；
13、人體感應，自動啟動風機或語音系統；
14、外部輸入信號接口，信號可來自煙霧探頭、門磁開關等（可選）；
15、輸出接口，實現自動119火災報警、啟/停除濕機、電控門等眾多智能化控制功能（可選）；
16、配備RS485信號輸出，可以將數據上傳至后臺（可選）；
17、預留擴展接口，可以連接LED抬頭顯示屏（可選）；
18、設備壽命：大于10年。
SF6氣體泄漏報警儀產品主要特點
1先///進的測試原理
系統采用紅外原理，可定量、實時在線測量SF6泄漏氣體含量，克服了傳統測量方法如負電暈放電法和鹵素傳感器法只能定性判別是否越限的缺陷，能夠準確得到氣體中SF6含量。
2高可靠性
選用原裝高精度數模轉換器和進口長壽命氧傳感器，穩定可靠。系統自動零點校準功能，有效克服了溫度、濕度對測量結果的影響，消除了傳統產品漂移和誤報等缺陷。系統經檢測，安全符合《JJG 914-1996六氟化硫檢漏儀檢定規程》要求！
3多重檢測功能
主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。
4早期現場報警技術
微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
5多點組網檢測
單個變電站多路采集點檢測，滿足現場環境需要，提高檢測可靠性。
6遠程監控功能
預留遠程監控?cái)U(kuò)展，可將數據傳送到遠方控制中心。
7多種通訊方式
遠程通訊可以采用多種通訊介質，包括開關量、RS485等。
8報警記錄查詢功能
主機配有大容量數據存儲器，可存儲多條報警記錄，方便查詢。
9紅外監視功能
可選配，檢測工作人員進入工作范圍，自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。
10免維護設計
盡心的電氣設計，整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。
SF6氣體泄漏報警儀主要技術指標
1SF6氣體泄漏報警儀工作環境
溫度范圍：－35℃~＋60 ℃
濕度范圍：≤95%RH
地震等級：7度
海拔高度：3000m
SF6氣體泄漏報警儀SF6測量指標
測量范圍：0～5000ppmv
報警點：可在100~3000ppmv內設置，默認1000ppmv
引用誤差：±5%FS
重復性誤差：<5%FS
零點漂移：<5%FS
量程漂移：<5%FS
報警誤差：<5%
3氧氣測量指標
檢測濃度：0～20%
氧氣濃度報警點：可在10.0%~20.0%內設置，默認18.0%
氧氣測量精度：<0.5%,O2在21%時
4SF6氣體泄漏報警儀電源及功耗
工作電源：AC 220V，50Hz
功耗：主機<40VA，傳感器模塊<80VA
報警觸點容量：AC 220V/7A，常開、常閉
風機輸出容量：AC 220V/7A，常開
5SF6氣體泄漏報警儀其它指標
溫度測量范圍： -40℃ ~ +99℃
濕度測量范圍： 0～100%RH
風機通風時間設定：默認15MIN/次
通訊方式： RS-485總線方式
絕緣性能 外殼與電源間：>10MΩ
抗電強度 外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級
平均無故障運行時間≥10000h
六、系統組成
系統分為兩個模塊： (1)、氣體取樣分析模塊，主要完成SF6定量分析，O2定量分析、溫濕度測量功能；(2)、主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警、啟動風機等功能。
