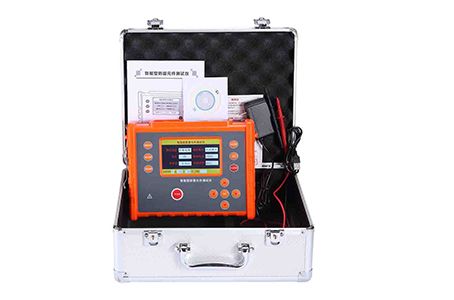

手持式防雷元件測試儀

來源：djkluv.com 更新時間：2020-12-07

手持式防雷元件測試儀

安全規則及注意事項
感謝您購買了本公司手持式防雷元件測試儀，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的安全規則及注意事項。
任何情況下，使用手持式防雷元件測試儀應特別注意安全。

1.手持式防雷元件測試儀根據IEC61010安全規格進行設計、生產、檢驗。
2.任何情況下，使用本儀表應特別注意安全。
3.測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。
4.注意本儀表機身的標貼文字及符號。
5.使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。
6.測量過程中，嚴禁接觸裸露導體及正在測量的回路。
7. 確認導線的連接插頭已緊密地插入儀表接口內。
8. 請勿在易燃性場所測量，火花可能引起爆炸。
9.儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。
10.請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。

11.給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。

12.儀表顯示電池電壓低符號“ ”，應及時更換電池,否則會引起誤差。
13.電池蓋打開時，及打雷時，請勿進行測量。
14.注意本儀表所規定的測量范圍及使用環境。
15.使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。
16.由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。
17.儀表及手冊中的“ ”安全警告標志，使用者必須嚴格依照本手冊內容進行安全操作。
18.儀表輸出高壓,請務必連接好測試線手離開測試線后才按測試鍵進行測試，否則有觸電危險。

手持式防雷元件測試儀量程及精度

測量功能	輸出電壓	測量范圍	精度	分辨率
壓敏電阻	起始動作電壓 U1mA	10～2000V	±2%rdg±3dgt	1V
壓敏電阻	漏電流I0.75,1mA	0.1~199.9uA	±2%rdg±10dgt	0.1uA
放電管	放電電壓	15～2000V	±2%rdg±3dgt	1V
絕緣電阻	500V	0～1000M	±3%rdg±10dgt	1M

基準測試條件： 1mA±10uA(23℃)

手持式防雷元件測試儀技術規格

功能	壓敏電阻、放電管放電電壓和漏電流測量
環境溫度濕度	23℃±5℃，75%rh以下
電源	7.2V 大容量充電電池
測量方式	直流壓降法
換檔	全自動換檔
背光	有
顯示模式	彩屏
測量指示	測量中右下角文字提示（僅自動模式）
LCD尺寸	108mm×65mm
儀表尺寸	長寬高：240mm×188mm×85mm
測試線	紅色1米黑色1各一條
過壓保護	有
數據存儲	500組，“H”存儲指示，“存儲數組”顯示“500”字樣表示存儲已滿
數據查閱	查閱數據時“MR”符號指示
溢出顯示	超量程溢出時“OL”符號指示
合格判斷功能	測量值在判斷值范圍內有聲音提示，合格響一聲，不合格響三聲。
電池電壓	電池電壓低符號顯示，電池電壓低時提醒及時更換電池
自動關機	閃屏指示，開機15分鐘后自動關機
功耗	待機: 約140mA(亮度zui低)
	zui高亮度：約300mA
	測量：約830mA(亮度zui低)
質 量	儀表：1230g (含電池)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
絕緣電阻	200MΩ以上(電路與外殼之間500V)
耐壓	AC 3000V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；
