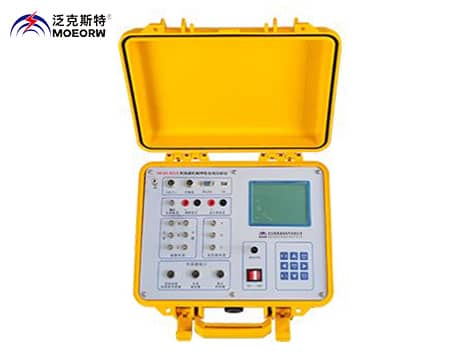

MEGK-8010斷路器機械特性在線分析儀

執行標準：IEC 60934:2007(第3.1版)《設備用斷路器》

產品別名：斷路器機械特性在線分析儀、斷路器機械特性在線監測系統

產品特性：
※合分閘線圈電流儲能電機電流測試;
※輔助觸頭或者主觸頭動作時間測試;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

斷路器機械特性在線分析儀

產品介紹
斷路器機械特性在線分析儀主要是為了減少停電，實現在線式帶電測試斷路器的機械特性參數。如果通過在線測試發現問題，也可緊急請示上級調度停電，再使用該系統進行停電復核測試。本系統可實現在線式帶電測試和停電時離線測試操作雙模式?？商岣攥F(xiàn)場測試效率，保障斷路器設備安全運行的前提下，減少停電，提高經濟效益，具有很強的經濟價值和實際推廣價值。
斷路器機械特性在線分析儀項目主要測試如下內容：
● 合分閘線圈電流儲能電機電流測試；
● 輔助觸頭或者主觸頭動作時間測試；
● 合分閘控制電壓檢測和儲能電機電壓檢測；
● 速度行程參數傳感器檢測。

◆斷路器機械特性在線分析儀功能及技術參數
斷路器機械特性在線分析儀分為各種參數采集和數據上傳分析兩大部分，現在對其進行如下詳細說明。首先是對斷路器機械特性測試參數采集。

1線圈電流電壓和輔助觸頭監測
1、合分閘線圈電流和儲能電機電流測試
通過將3個鉗形電流傳感器安裝到斷路器控制柜內相應的控制回路中，分別采集合閘線圈電流、分閘線圈電流和儲能電機電流。

序號	名稱		單位	參數
1	工作環境	工作溫度	℃	-20~70
2	工作環境	環境濕度	%	5~95%（非凝露）
3	傳感器類型		/	電流型霍爾穿心傳感器
4	監測信號		/	分閘線圈電流、合閘線圈電流、儲能電機電流、副分線圈電流
5	分合閘線圈電流范圍		A	0~25
6	儲能電機電流范圍		A	0~50
7	分辨率		mA	≤10
8	采樣頻率		Hz	10 k
9	精度		%	0.5%FS

電流傳感器技術參數
2、合分閘控制電壓檢測和儲能電機電壓檢測
通過對斷路器線圈回路電壓的在線檢測，判斷斷路器當前的控制電源狀況。

序號	名稱	單位	參數
1	量程	V	0-300
2	分辨率	V	0.1
3	采樣頻率	Hz	10K
4	觸發方式	/	被動錄波

電壓檢測技術參數
3、輔助觸頭斷口時間或者主觸頭動作時間測試
通過對斷路器控制柜內的開關輔助觸點斷口的動作時間、同期測試，進爾得出斷路器斷口分合閘動作時間、同期等時間方面的參數。如果采用外觸發，更可精確得到主觸頭的動作時間等參數。

序號	名稱	單位	參數
1	采樣頻率	Hz	10K
2	節點類型	/	無源干節點
3	觸發方式	/	自動觸發錄波

觸發方式選擇
2行程速度參數傳感器檢測
根據斷路器的動作機構運動方式的不同，分為直線運動機構和
旋轉運動機構。根據運動機構的不同，選擇不同的傳感器安裝?，F(xiàn)在分別做如下說明。
1、直線運動機構
直線運動機構選擇安裝1臺激光傳感器或者1路直線型滑線電阻傳感器，用來采集斷路器的行程，繼而計算出斷路器運動的剛分剛合速度等參數。

序號	名稱	單位	參數
1	工作溫度	℃	-20~80
2	測量范圍	mm	50~150
3	測量精度	mm	0.1
4	分辨率	mm	0.01
5	響應時間	ms	0.1
6	防護等級	/	IP65
7	安裝位置	/	非接觸式測量，安裝于直線運動位置
8	觸發方式	/	自動觸發錄波

激光傳感器參數

序號	名稱	單位	參數
1	工作溫度	℃	-20~70
2	采樣頻率	Hz	10K
3	測量范圍	mm	10-1000
4	分辨率	mm	0.1
5	防護等級	/	IP65
6	安裝位置	/	接觸式測量
7	觸發方式	/	自動觸發錄波

直線滑線電阻傳感器參數

2、旋轉運動機構
旋轉運動機構選擇安裝1臺旋轉光電編碼傳感器或者旋轉滑線
電阻傳感器來采集路器的行程，繼而計算出斷路器運動的剛分剛合速度等參數。

序號	名稱	單位	參數
1	工作溫度	℃	-20~70
2	采樣頻率	Hz	10K
3	測量范圍	mm	10-1000
4	分辨率	PPR	2500
5	防護等級	/	IP65
6	安裝位置	/	接觸式測量,安裝于轉軸或拐背
7	觸發方式	/	自動觸發錄波
