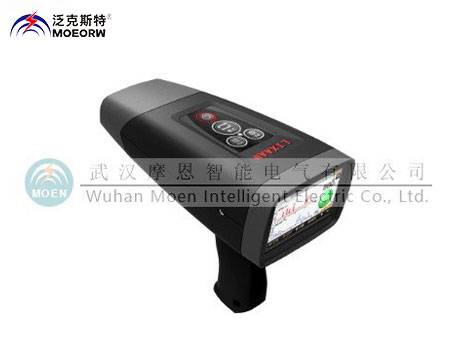

MOEORW-5000開關柜地電波局放云定位儀

執行標準：GB/T13729－92?、DL/T630－1997和JJG126－95

產品別名：開關柜地電波局放云定位儀、局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、便攜式局部放電巡檢儀、多功能局放帶電測試儀、開關柜地電波局放云定位儀

產品特性：
※專業應用于開關柜局部放電云檢測;
※適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量；
※測量范圍：-20dBμV~65dBμV：≤±5%；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

開關柜地電波局放云定位儀

用途
開關柜地電波局放云定位儀除了專業應用于開關柜局部放電云檢測，同時適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。
開關柜地電波局放云定位儀采用優先的云計算和智能建模技術，實現了局部放電信號的測量、記錄、傳輸、存儲、分析和交換，為局部放電的現場測量提供了強大的技術支撐。
開關柜地電波局放云定位儀檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量，指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

◆開關柜地電波局放云定位儀特點：
?智能分析：云端智能上傳，高效分析管理測量結果
?智能報警：紅黃綠三色表現評價狀態
?TF卡儲存：移動TF卡儲存，方便數據讀取導入導出
?便攜接頭：可更換聚波器延長探頭，應對各類情況
?六面圖：小巧方便，便于攜帶
?探頭延柜縫慢速掃過（距離柜縫約1公分），通過耳機聲音和檢測值判斷局放情況
?TEV面緊貼柜面，即可判斷相應位置局放狀態

◆開關柜地電波局放云定位儀技術參數
1.開關柜地電波局放云定位儀硬件配置
處理器：高性能智能處理器
顯示屏：4.3寸觸摸屏
操作按鍵：PVE薄膜鍵盤
設備接口：3.5mm立體聲耳機接口
DC 低壓電流充電接口
USB 2.0 3G無線網絡接口
TF儲存卡接口
外接探頭傳感器接口
TF儲存卡：容量4G~32G
耳機：更小8歐姆
外接探頭：超聲波探頭延長線250mm
機身材料：ABS+PC塑膠
重量：0.7kg
尺寸：240mm×126mm×189mm
2.開關柜局放云檢測系統運行環境
工作溫度：0~55℃
工作濕度：0~90%相對濕度，無凝霜
IP等級：54
3.開關柜局放云檢測系統電源電池
內部電池：3.7v9000mAh 鋰-離子
正常工作時間：約6小時
電池保護：自動關機時間（默認10分鐘）
充電器額定電壓：90-264V AC
充電器額定電壓：90-264V AC
充電電壓/電流：5V/2.4A
完全充電時間：約10小時
4.開關柜局放云檢測系統超聲波參數
測量范圍：-20dBμV~65dBμV
分辨率：1dB
精度：±1dB
傳感器靈敏度：-65dB
傳感器中心頻率：40KHz
傳感器直徑：16mm
測試源：25dB~35dB
5.開關柜局放云檢測系統地點波參數
傳感器：電容性
測量范圍：0dBμV~60dBμV
分辨率：1dB
精度：±dB
每周期更大脈沖數：1K
更小脈沖數：5Hz
