MOEORW-9898Y 遠程核相儀（無線高壓衛星授時核相儀）

參考標準：GB13398-2008,DL/T971-2005

產品別稱：無線高壓語音核相器，無線高壓核相儀，遠程核相儀，遠程校相器

產品特性：
※傳輸方式：315MHz、433MHz無線傳輸;
※衛星授時模式距離不受限制，達500km以上；
※普通核相模式距離1600m；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

遠程核相儀

（無線高壓衛星授時核相儀）產品特點
MOEORW-9898Y遠程核相儀采用GPS精確授時技術和無線傳輸技術，用于遠距離核相、近距離核相和開關柜取電感應點核相。還具有高壓驗電、核定相序、測量電網頻率的功能,在全球任何地方獲取統一的時間，能夠同時測量任何地方的兩條電線相位差值。

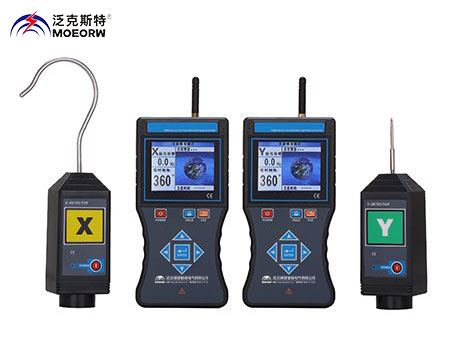

MOEORW-9898Y遠程核相儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，同時具有普通核相儀的功能。衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。
接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。
空曠地面普通核相距離可達1600m，衛星授時核相距離大于500km，能對10V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全。
MOEORW-9898Y遠程核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。

MOEORW-9898Y 遠程核相儀技術參數：

功能	無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試
電源	DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時
核相模式	衛星秒脈沖精準模式、衛星授時模式、普通模式
傳輸方式	315MHz、433MHz無線傳輸
核相距離	衛星授時模式距離不受限制，達500km以上
核相距離	普通核相模式距離1600m
顯示模式	3.5寸真彩液晶屏顯示
量程	核相電壓等級：AC 10V～550kV
	相位：0°～360°
	頻率：45Hz～75Hz
分辨力	1°；0.1Hz
精度(23℃±5℃，80%RH以下)	衛星授時核相：≤±5°
	普通核相：≤±10°
	頻率：≤±2Hz
相別定性	XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～120°或210°～270°為異相
語音功能	同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸	拉伸后長約5m；收縮后長約1m(5節)
持續核相時間	衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相
核相方式	接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
核相方式	非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
首次搜星時間	第一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時接收器天線朝天
授時精度	小于30nS
儀表尺寸	探測器：長寬厚145mm×60mm×48mm
儀表尺寸	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示	搜索衛星時動態顯示“----”符號
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于3.2V時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
額定電流	探測器：35mA max；接收器：300mA max
儀表質量	探測器：205g(含電池)
	接收器：395g(含電池)
	絕緣桿：1.45kg
	總質量：9.8kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
