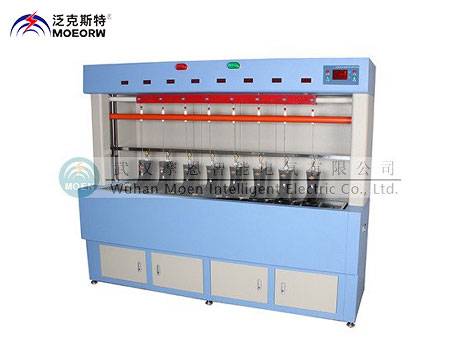

MOEORW-3695/HV全自動循環注水絕緣靴手套泄漏電流測試臺

執行標準：GB/T3191—015

產品別名：全自動注水絕緣靴手套耐壓泄露電流測試臺、全自動循環注水絕緣靴手套泄漏電流測試臺

產品特性：
※自動注水試驗水槽可以進行絕緣靴、絕緣手套、絕緣帽的耐壓試驗;
※試驗水槽可以同時進行8只試品的耐壓試驗；
※泄漏電流量程： 25.0mA；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

全自動循環注水絕緣靴手套泄漏電流測試臺

用途
絕緣靴絕緣手套的測試一直是操作繁瑣、耗費體力、工作量大的高壓試驗項目，我公司推出的MOEORW-3685全自動絕緣靴手套耐壓泄漏電流測試儀已經解決了測量準確性、操作安全性和工作高效性的問題，但試品內電極注水的還采用人工操作型式。為了進一步提高工作效率減輕操作人員的勞動量，研發了MOEORW-3695HT全自動注水絕緣靴手套耐壓泄露電流試驗臺，試驗臺同時還可以進行絕緣帽的測試。
試驗水槽從放入試品后自動動定量注水、試品下降浸入外電極水槽、高壓電極下降連接試品、進入試驗狀態，試驗完成、試品平臺提升、高壓電極提升全過程全自動進行。一次可以進行8只試品的測試。在測試過程中試驗臺采用大型LED數碼管顯示8路試品泄漏電流等參數。
試驗水槽由與其完全隔離的控制臺進行控制同時進行數據采集和保存，也可由計算機集控臺進行控制完成測試，并進行數據采集、存檔出具試驗報告。
試驗水槽采用多路高壓泄流測量技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。操作部分與試驗臺高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
為了提高工作效率，避免重復試驗，采用高壓快速分?jǐn)嗉夹g(shù)，可以滿足30kV高壓試驗電壓分?jǐn)?。試?yàn)過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

◆全自動循環注水絕緣靴手套泄漏電流測試臺主要功能
自動注水試驗臺：
1、自動注水試驗水槽可以進行絕緣靴、絕緣手套、絕緣帽的耐壓試驗。
2、試驗水槽可以同時進行8只試品的耐壓試驗。
3、絕緣靴可以進行濕試也可以進行干試。濕試時絕緣靴進入水中，內電極注水；干試時外電極設浸水海綿，內電極采用鋼珠填充。
4、絕緣手套采用專用自鎖支撐機構，不需要吊繩即可保證直立姿態。測試臺具有手套高度檢測感應器，及水位傳感器，自動注水到達標準規定水位。
5、絕緣帽測試輔助支架放置在水槽內后部，測試時移到試品托盤上即可進行試驗。
6、高壓測控單元每路試品均具備快速高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
7、測試臺高壓測控單元采用8路AD轉換器測量泄漏電流，通過無線通訊技術，傳送到主試驗臺控制系統進行數據顯示、處理和保存。
8、高壓測控單元采用鋰電池供電，在試品注水時，高壓測控單元升到頂端自動接地并與充電電極接通，自動充電。
9、在測試過程中試驗臺采用LED數碼管顯示8路試品泄漏電流等參數
10、試驗臺具有水槽水位檢測、試品位置檢測、試品托盤位置檢測、試品高度檢測等多項檢測功能，保證注水的順利進行。
11、試驗臺具有過壓過流保護功能。
12、試驗臺具有門禁保護功能。

全自動注水絕緣靴手套耐壓泄漏電流測試臺簡介

全自動注水絕緣靴手套耐壓泄漏電流測試臺細節

全自動注水絕緣靴手套耐壓泄漏電流測試臺技術參數

◆全自動循環注水絕緣靴手套泄漏電流測試臺技術參數
1、額定輸出電壓： 50kV
2、泄漏電流量程： 25.0mA
3、泄漏電流測量誤差：＜0.5 %∣±2個字
4、泄漏電流分辨率： 0.1 mA
5、數顯計時： 10~990 S
