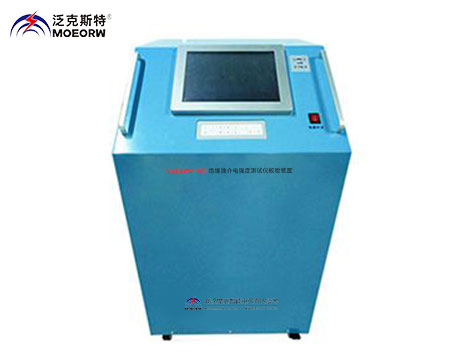

MOEORW-480絕緣油介電強度測試儀校驗裝置

執行標準：DL/T 846.7-2004 、 GB/T 507-1986 《絕緣油介電強度測定法》 DL 429.9-1991

產品別稱：絕緣油介電強度測試儀校驗裝置、絕緣油介電強度測試儀、絕緣油測試儀,油耐壓測試儀,絕緣油耐壓測試儀,油介電強度測試儀,絕緣油介電強度自動測試儀,絕緣油耐壓自動測試儀,全自動絕緣油耐壓測試儀

產品特性：
※采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差;
※各種試驗的試驗環境設置和儀器設置自動保存；
※儀器可以完成對絕緣油介電強度測試儀的擊穿電壓；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

絕緣油介電強度測試儀校驗裝置

用途
MOEORW-480絕緣油介電強度測試儀校驗裝置是針對電力試驗計量院所絕緣油介電強度測試儀計量校準而設計的專業儀器，儀器可以完成對絕緣油介電強度測試儀的擊穿電壓，升壓速率和波形畸變等性能參數檢測，自動給出檢測結果報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算儀器的誤差，相對于以往穩態校準的方式更直觀，準確和有效。
◆絕緣油介電強度測試儀校驗裝置的硬件和軟件特性包括：
1 采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差
2 實時顯示被試品的輸出電壓波形，記錄被試品擊穿瞬間的電壓波形圖，可以方便的分析被試品的切斷時間
3 2路高壓信號采樣，同時檢測絕緣油介電強度測試儀的兩個高壓臂高壓信號
4 儀器能夠自動生成格式規范的WORD試驗報告
5 各種試驗的試驗環境設置和儀器設置自動保存
6 自動計算各種試驗的試驗參數
7 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作

◆絕緣油介電強度測試儀使用安全規程：
1) 對被試驗的絕緣油介電強度測試儀進行檢測前，首先在未連接校驗裝置和任何負載的情況下對其進行空升至很大電壓試驗，確定空升至很大輸出電壓過程中無放電現象發生以后，再連接校驗裝置。以避免因絕緣油介電強度測試儀對機殼劇烈放電造成校驗裝置的損壞
2) 分壓器的很大輸入電壓為50KV，因此被檢測的絕緣油介電強度測試儀電壓范圍是-50KV~50KV
3）高壓分合終端的很大允許輸入電壓為80kv，因此在測量電壓高于100kv的絕緣油測試儀的輸出電壓時，請斷開擊穿控制箱的高壓輸入，否則會造成高壓分合終端內部絕緣擊穿放電。
4）高壓分合終端的三對電極均需要使用絕緣罩子蓋住，以避免電極之間放電，或電極對分合終端的機殼放電
5）從絕緣油介電強度測試儀引出高壓時必須使用環氧樹脂制成的絕緣罩，以避免在引出高壓線至分壓器的回路上發生放電
6）在測量額定頻率為60Hz的高壓信號時，請將儀器的校準系數調整至60Hz狀態，在測量額定頻率為50Hz的高壓信號時，請將儀器的校準系數調整至50Hz狀態，50Hz和60Hz的測量系數差別約為0.1%。

◆絕緣油介電強度測試儀校驗裝置技術參數
1 10KV～100KV測量誤差小于0.2%RDG+0.04kv
2 升壓速率測量誤差小于0.5%
3 時間讀數分辨率39us
4 供電電源AC220V±10% 50Hz
5 zui高測量電壓：100kv（-50kv～50kv，未連接擊穿控制箱）
6 zui高擊穿電壓：80kv
7 分壓器電容值10pf，zui高測量電壓50kv（50Hz/60Hz）
8 擊穿控制箱允許zui大輸入電壓80kv
9支持應用軟件系統的計算機必須符合以下要求：
1> CPU主頻>1.5GHz
2> 系統的內存>1GB
3> 計算機的操作系統為Windows XP/ Windows 7
4> 計算機的硬盤>40G
5> 具有USB2.0接口
10 使用溫度范圍：0~50攝氏度，濕度<80%
