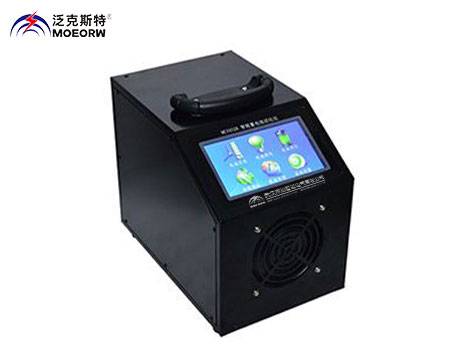

MEZN-ZA45 直流接地定位裝置

執行標準： DL/T856-2004

產品別稱：直流接地定位裝置、便攜式直流接地定位裝置、直流接地定位測試儀、直流接地定位查找儀

產品特性：
※實時監測所在直流回路的直流漏電流;
※體積小巧、結構簡單、安裝容易；
※具有多途徑告警功能；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

直流接地定位裝置

產品用途
發電廠、變電站的直流操作電源系統是一個復雜的多分支供電網絡，它主要為自動裝置、繼電保護、事故照明以及通訊等二次設備提供電源。直流系統的可靠性直接影響著整個電力系統的安全。
根據現場運行表明，直流系統的故障以接地故障為主。目前發電廠和變電站的直流系統多采用110V或220V電源供電，正、負母線對地浮空。在直流系統發生一點接地故障時，由于沒有形成對地回路，直流系統仍能保持正常運行，接地故障不易察覺。但是，如果伴隨其它一點或多點接地，將造成保護及控制回路的誤動或拒動。為了避免這種情況，目前通常的做法是利用集散式的監控系統對絕緣情況進行實時在線監測，但是這種方式具有投資大，接線復雜以及易受干擾等缺點。
我們研制的直流接地定位裝置可以有效解決上述問題，它是一種智能化的直流接地檢測指示裝置，適用于發電廠、變電站等直流二次回路。不同于其它集散式監控系統，該直流接地定位裝置不需要配置復雜的通訊和處理系統，它直接安裝在二次回路負載的直流電源進線端，可以實現該負載回路直流絕緣情況的實時在線監測，并通過內置的單片機實現閾值的設定和故障的聲光告警，具有簡單、高效以及智能化的特點。通過分布式布置本故障定位裝置，可方便實現直流接地故障的定位功能，從而實現故障的快速查找和避免停電排查，對于提高電網智能化水平具有重要意義。

◆ 直流接地定位裝置主要功能
1.實時監測所在直流回路的直流漏電流，據此監視該回路直流對地絕緣狀態以及接地故障情況；
2.具有越限報警功能，可以根據設備和運行條件的不同,通過撥碼開關設置越限報警值;
3.具有多途徑告警功能，報警時指示燈閃爍并伴有蜂鳴器鳴響，方便運行維護人員快速查找接地點；
4.具有信號復位功能，當電流越限報警后，即使電流又減小到低于越限值，報警燈和蜂鳴器并不關閉，需經人工手動復位后才關閉信號。

◆ 直流接地定位裝置主要特點
1.體積小巧、結構簡單、安裝容易。該直流接地定位裝置利用內置的單片機實現狀態的檢測和報警，不需要外部復雜的監視系統及接線；采用標準卡軌式安裝，快速簡單；
2.各個直流接地定位裝置相互獨立，可以根據系統的不同要求以及直流系統負載的增減靈活配置；
3.安全、可靠。直流接地定位裝置內組件與外部系統不存在電氣連接，不對直流供電回路產生任何影響；采用大規模集成芯片設計，結構密封、抗干擾性能強，環境適應能力強。
4.檢測靈敏度高。國家相關標準要求直流接地檢測靈敏度為接地電阻為25千歐之內能夠檢測。而本產品可以達到50千歐，具有更高的檢測靈敏度。

◆直流接地定位裝置適用范圍
本定位裝置適用于220V直流電源供電系統，對于36V等其他供電系統，需訂貨時說明。

◆直流接地定位裝置主要技術參數
1.工作溫度：-10℃-65 ℃
2.儲存溫度：-40℃-85 ℃
3.相對濕度：≤95%(40±2 ℃)
4.監測電流類型：直流
5.監測靈敏度：接地電阻< 50千歐
6.報警閾值范圍：1mA – 9mA
7.信號復歸方式：手動
