SMG2000B數字雙鉗相位伏安表

執行標準：JJG440-2008計量行業標準

產品別稱：數字雙鉗相位伏安表、數字式雙鉗相位伏安表、雙鉗相位伏安表、相位伏安表

產品特性：
※數字雙鉗相位伏安表線路與外殼之間、兩電壓輸入端之間：≥10MΩ;
※采用工程絕緣材料，另配橡皮防振保護套，安全、可靠；
※專為現場測量電壓、電流及相位而設計；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

數字雙鉗相位伏安表

用途
該數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以更方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得更佳視覺效果。
數字雙鉗相位伏安表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。

◆數字雙鉗相位伏安表特性：
1、耐壓
電壓輸入端與表殼之間、鉗形電流互感器(電流鉗)鐵芯與鉗柄及副邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗
2、絕緣電阻
數字雙鉗相位伏安表線路與外殼之間、兩電壓輸入端之間：≥10MΩ

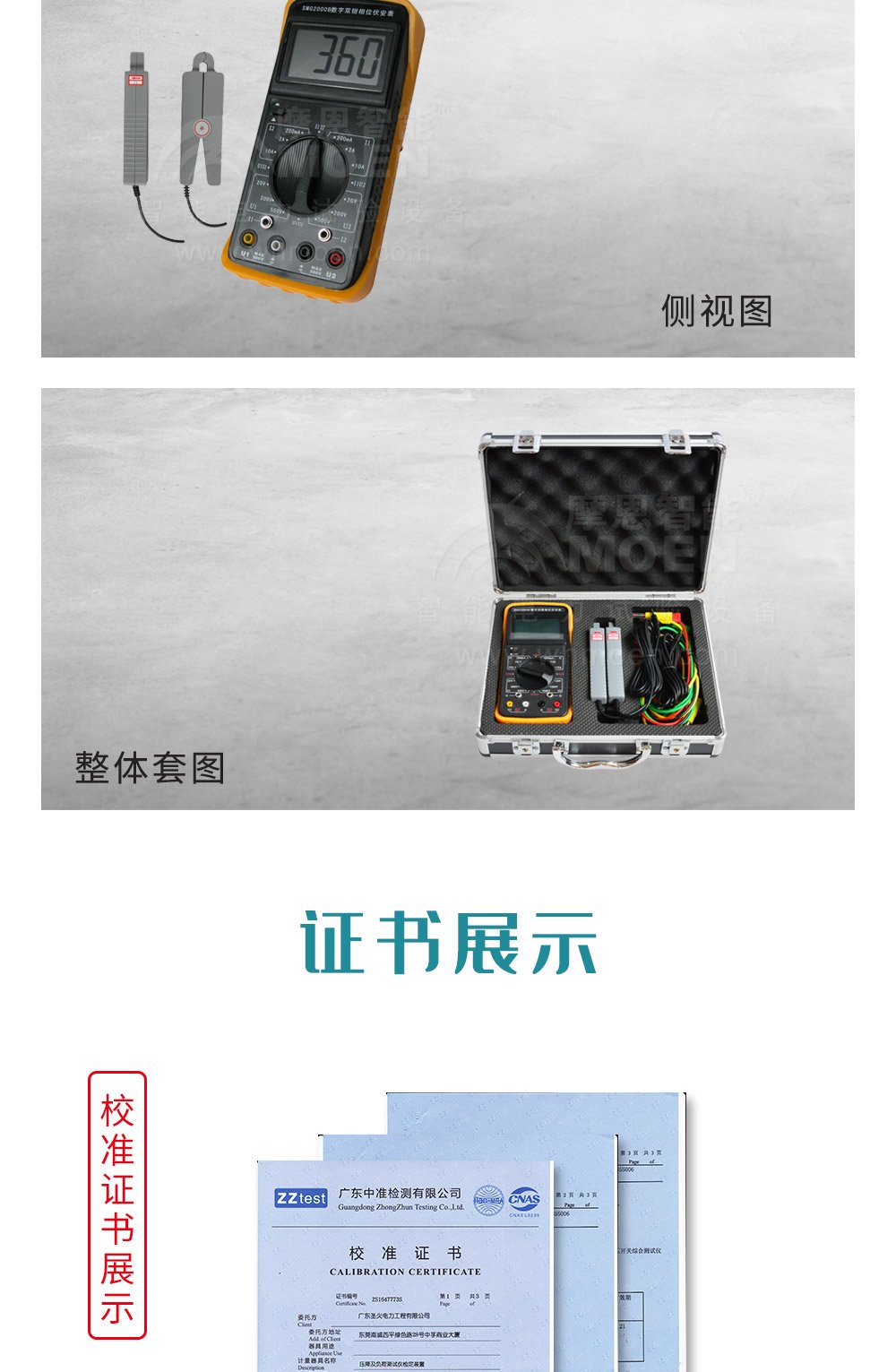

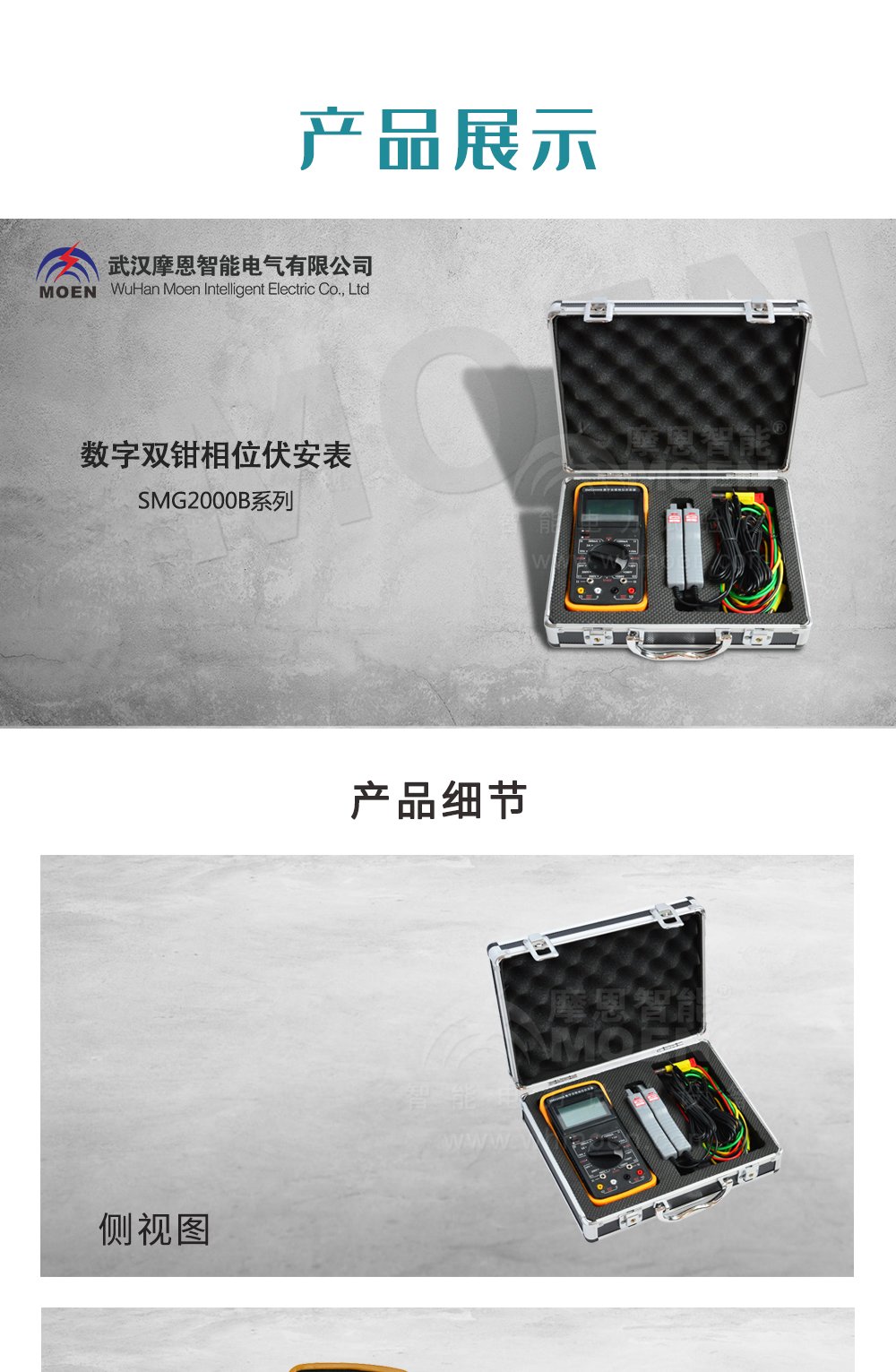

數字雙鉗相位伏安產品詳情圖

◆數字雙鉗相位伏安技術參數

1．基準工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃
環境濕渡	40%～60%	＜80%
信號波形	正弦波	正弦波	β=0.05
信號頻率	50Hz±1Hz	45Hz～65Hz
儀表工作電壓	9V±0.1V	9V±1V
測相位時電壓幅值	220V±20V	30V～500V
測相位時電流幅值	2A±0.2A	10mA～20.00A
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

2．量程及精度誤差

類別	量程	分辨率	基本誤差
電壓	AC 0.00V～600V	0.01V	±(1.5%rdg+3dgt)
電流	AC 0.0mA～20.0A	0.1mA	±(1.5%rdg+3dgt)
相位	0.0°～360°	0.1°	±1°
頻率	45Hz～65Hz	0.01Hz	±0.5Hz

注：工作條件下相位誤差為±3°。

3.一般規格

功能	測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
電源	DC9V堿性干電池
功耗	開啟背光燈更大耗電30mA，電池連續工作12小時以上
顯示模式	LCD顯示，60×33mm
儀表尺寸	長寬厚：19292.536mm
電壓量程	AC 0.00V～600V
電流量程	AC 0.0mA～20.0A
相位量程	0.0°～360.0°
頻率量程	45.00Hz～65.00Hz
分辨率	電壓：AC 0.01V
	電流：AC 0.1mA
	相位：0.1°
	頻率：0.01Hz
檢測速率	約2秒/次
數據保持	測試中按HOLD鍵保持數據，“H”符號顯示
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
背光功能	適合昏暗場所及夜間使用
電壓檢測	當電池電壓低于7V時，電池電壓低符號顯示
儀表質量	主機：362g(裝上電池)
	尖嘴形電流鉗：180g×2
	測試線：190g
測試線長度	1.5m
電流鉗線長	2m
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀表線路與外殼之間≥100MΩ
結構	雙重絕緣
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
