雙鉗多功能接地電阻測試儀

來源：djkluv.com 更新時間：2020-07-15

雙鉗多功能接地電阻測試儀特性
MOEORW-1050雙鉗多功能接地電阻測試儀又叫雙鉗接地電阻測試儀。其集合多種測量方法于一體的高級接地電阻測試儀，該儀表除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的獨特功能。它采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻測試。采用大口徑電流鉗設計，利用雙鉗口測量技術，無需打輔助地極、無需將接地體與設備隔離，實現了在線測量。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。

MOEORW-1050雙鉗多功能接地電阻測試儀由微處理器控制，可精準檢測接地電阻、土壤電阻率、接地電壓、直流電阻和交流電流。其使用了快速濾波技術可將干擾減至zui小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素帶來的測量誤差，便于更準確測量接地真實阻值。同時存儲500組數據，可通過監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等獨特功能。

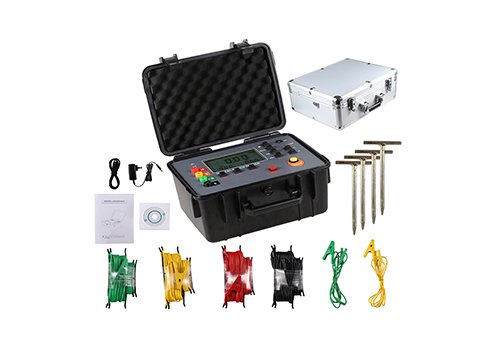

MOEORW-1050雙鉗多功能接地電阻測試儀由主機、監控軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。

雙鉗多功能接地電阻測試儀技術規格

測量功能	測量范圍	精度	分辨率
二三四線法測量接地電阻(Re)	0.00Ω～29.99Ω	±2%rdg±5dgt(注1)	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～2999Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
直流電阻(R—)	0.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～2999Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
選擇法測量接地電阻(Re)	0.00Ω～29.99Ω	±2%rdg±5dgt(注1)	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
雙鉗法測量接地電阻(Re)	0.01Ω～0.99Ω	±10%rdg±10dgt	0.01Ω
	1.0Ω～9.9Ω		0.1Ω
	10Ω～100Ω		1Ω
土壤電阻率(ρ)	0.00Ωm～99.99Ωm	ρ=2πaR (注2)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地電壓	AC 0.00～100.0V	±2%rdg±3dgt	0.01V
交流電流	AC 0.0mA～1000A	±2%rdg±3dgt	0.1mA

1.雙鉗多功能接地電阻測試儀量程及精度

功能	接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流、
環境溫度濕度	23℃±5℃，75%rh以下
干擾電壓	＜20V（應避免）
干擾電流	＜2A（應避免）
測R時電極間距	a＞5d
測ρ時電極間距	a＞20h
電源	DC 6V 4.5Ah鉛酸蓄電池連續待機100小時以上
背光	可控背光，適合昏暗場所使用
測量方式	精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻
測量方法	二三四線法測量：變極法，測量電流20mA Max 土壤電阻率：四極法選擇法測量：變極法，測量電流20mA Max 雙鉗法：非接觸互感測量法，測試電流1mA Max 直流電阻：變極法交流電流：平均值整流(鉗形) 接地電壓：平均值整流(S-ES接口間)
測試電壓波形	正弦波
測試頻率	128Hz
短路測試電流	AC 20mA max
開路測試電壓	AC 28V max
電極間距范圍	1m～100m
顯示模式	4位超大LCD顯示，帶背光
測量指示	測量中LED閃爍指示
LCD尺寸	111mm×68mm
LCD顯示域	108mm×65mm
儀表尺寸	長寬高：277.2mm×227.5mm×153mm
電流鉗尺寸	長厚高：101mm×27mm×214mm
測試線	4條：紅色15m，黑色15m，黃色10m，綠色10m各1條
簡易測試線	2條：黃色1.5m，綠色1.5m各1條
輔助接地棒	4根：φ10mm×200mm
電流鉗	2把：香蕉插頭
電流鉗口徑	φ50mm
電流鉗引線	長2m
測量時間	交流電流：約2次/秒對地電壓：約2次/秒接地電阻、土壤電阻率：約7秒/次
線路電壓	AC 100V以下測量(接地電壓測量功能不能用于測量商用電)
USB接口	具有USB接口，存儲數據可以通過軟件上傳電腦
通訊線	USB通訊線1條，長1.5m
數據保持	保持數據時“HOLD”符號指示
數據存儲	500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據查閱	查閱數據時“MR”符號指示
溢出顯示	超量程溢出時“OL”符號指示
電流鉗低電流指示	選擇法或者雙鉗法測量時,當CT2接收的電流信號低于0.5mA時，顯示“ ”符號,此時應檢查CT2電流鉗的鉗入方向
干擾測試	自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)
報警功能	測量值超過報警設定值時發出報警提示
電池電壓	電池電量實時顯示，電池電壓低時提醒及時充電
自動關機	“APO”指示，開機15分鐘后自動關機
功耗	待機: 40mA Max(背光關閉)
	開機開背光: 43mA Max
	測量：120mA Max(背光關閉)
質量	儀表： 2430g(含電池)
	電流鉗：940g(2把)
	測試線：1300g(含簡易測試線)
	輔助接地棒： 850g(4根)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻： H-E、S-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。
