水內冷直流高壓發生器面板介紹

來源：djkluv.com 更新時間：2020-07-30

水內冷直流高壓發生器面板介紹
（一）水內冷直流高壓發生器面板

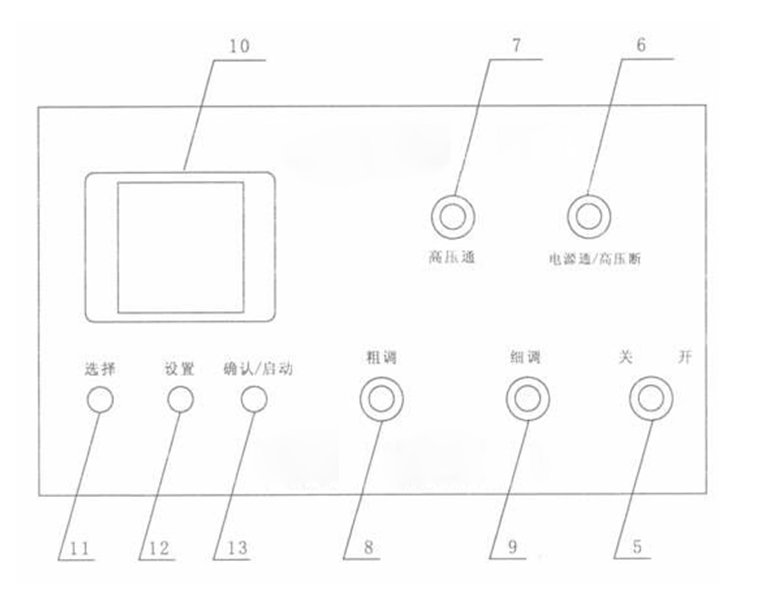

圖2 機箱面板示意圖

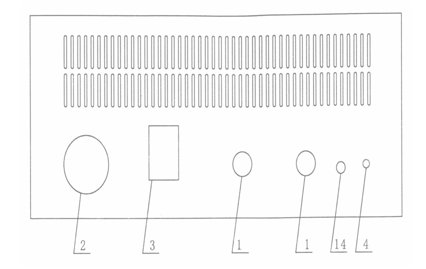

圖3 機箱后板示意圖
1、中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。
2、電源輸入插頭：將隨機配置的電源線與電源輸入插頭相聯。
3、電源熔絲。
4、接地端子：此接地端子與倍壓笥接地端子及試品接地聯接為一點后再與接地網相連。
5、電源開關：將此開關朝右邊按下，電源接通，綠燈亮。反之為關斷。
6、綠色燈按鈕：綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下按下綠色按鈕，紅燈滅綠燈亮，高壓回路切斷.
7、紅色帶燈按鈕：高壓接通按鈕、高壓指示燈。在綠燈亮的狀態下，按下紅按鈕后，紅燈亮綠燈滅。表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮綠燈仍亮，但松開按鈕紅燈滅綠燈亮，表示機內保護電路已工作，此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障后，再開機。
8、電壓調節電位器：該電位器用粗調、細調兩只多卷電位器順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
9、160×160點陣顯示屏。
10、“選擇”鍵。
在綠燈狀態，點擊“選擇”鍵，可以分別選擇修改“過壓整定”項、“計時”項數字位的數值。
點擊“選擇”鍵后，即有光標顯示在“過壓整定”項高位數字上。連續點擊“選擇”鍵，光標由高位數字向低位數字移動，并由“過壓整定”項移位到“計時”項高位數字位。
11、“設置”鍵
在綠燈按鈕亮狀態。
點擊“設置”鍵，即可修改“選擇”鍵光標選中的數字位數值。
12、“確認/啟動”鍵
（1）修改數值后，點擊“確認/啟動”鍵，確認被修改數值。
（2）無光標顯示狀態。點擊“確認/啟動”鍵，啟動計時器計時。
13、泄漏電流測量插孔，（外接微安表）當需要對顯示泄漏電流進行比較時用。
