MEZGF系列

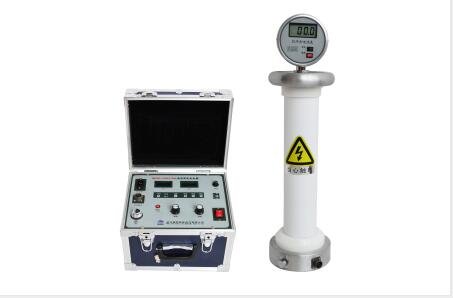

一體化直流高壓發生器

廠家簡介
武漢摩恩提供一體化直流高壓發生器廠家價格、一體化直流高壓發生器廠家報價，產品選型，技術支持，MEZGF系列直流高壓發生器，產品采用PWM高頻脈寬調制技術閉環調整，具有較高的電壓穩定性，微小的脈動因數以及快速可靠的保護電路，顯示單元采用綠色背光源的寬溫液晶顯示屏，可在強光及黑暗中清晰顯示數據。高壓單元選用杜邦新型填充材料，使產品性能更加穩定可靠。產品廣泛使用于發電供電部門、輸變電工程公司及大型廠礦企業的預防性實驗及科研院所作為直流高壓穩壓電源。

一、一體化直流高壓發生器廠家產品主要技術特點
1、采用PWM高頻脈寬調制技術閉環調整，具有較高的電壓穩定性，微小的紋波因數，以及快速可靠的保護電路，可耐受大電容試品對地直接放電，且整機體積小，重量輕，方便野外使用。
2、全量程線性平滑調整電壓，電壓調節精度優于0.1%；電壓測量精度0.5%，分辨率0.1Kv；電流測量精度0.5%，分辨率0.1uA。
3、供電電源為交流220V（AC220V±10%，50Hz±1%），脈動因數小于0.5%，在工作現場，可全天候使用。
4、高壓倍壓器采用杜邦材料全固體封裝，克服了空氣及充油式設備帶來的不便。寬大底座光質外筒，放置穩重，維護更便利。
5、75%電壓轉換按鈕，測試避雷器簡單方便。
6、具有過壓靜設定功能，調節過程顯示過壓值；具備完善的過壓、過流、短路放電保護功能，是電纜實驗zui佳伴侶。
7、具有完善的斷線和非零電位啟動保護功能，使操作者及試品隨時受到安全的保護。防震控制箱整體設計，簡潔、明確的面板設計及操作聲音提示。
二、一體化直流高壓發生器廠家主要產品型號規格及技術參數

電壓 kV 電流mA	控制箱			高壓倍壓單元
電壓 kV 電流mA	額定電壓	外型尺寸	重量 kg	外型尺寸	重量 kg
MEZGF-60/2-5	60kV	310 * 250 * 230	5kg	470 * 260 * 220	6kg
MEZGF-80/2-5	80kV	310 * 250 * 230	6kg	490260220	8kg
MEZGF-100/2-5	100kV	310 * 250 * 230	6kg	550260220	8kg
MEZGF-120/2-5	120kV	310 * 250 * 230	7kg	600 * 260 * 220	10kg
MEZGF-200/2-5	200kV	310 * 250 * 230	8kg	1000 * 280 * 270	20kg
MEZGF-300/2-5	300kV	310 * 250 * 230	9kg	1300 * 280 * 270	22kg
高壓極性	負電壓極性，零電壓啟動，線性連續可調
工作電源	50HZ AC220V±10%
電壓測量誤差	0.5%±1個字，zui高分辨率0.1kV
電流測量誤差	0.5%±1個字，zui高分辨率0.1uA
紋波系數	優于0.5%
電壓穩定度	隨機波動，電網變化±10%時 ≤0.5%
工作方式	間斷工作制，額定負載60分鐘
環境溫度	-20℃→40℃
相對濕度	溫度為25℃時，不大于90%
海拔高度	3000米以下
外型尺寸=均壓罩直徑（R）絕緣筒徑總高（H）

三、一體化直流高壓發生器廠家電路框圖
MEZGF-120kV/2mA一體化直流高壓發生器電路框圖
四、一體化直流高壓發生器廠家面板介紹

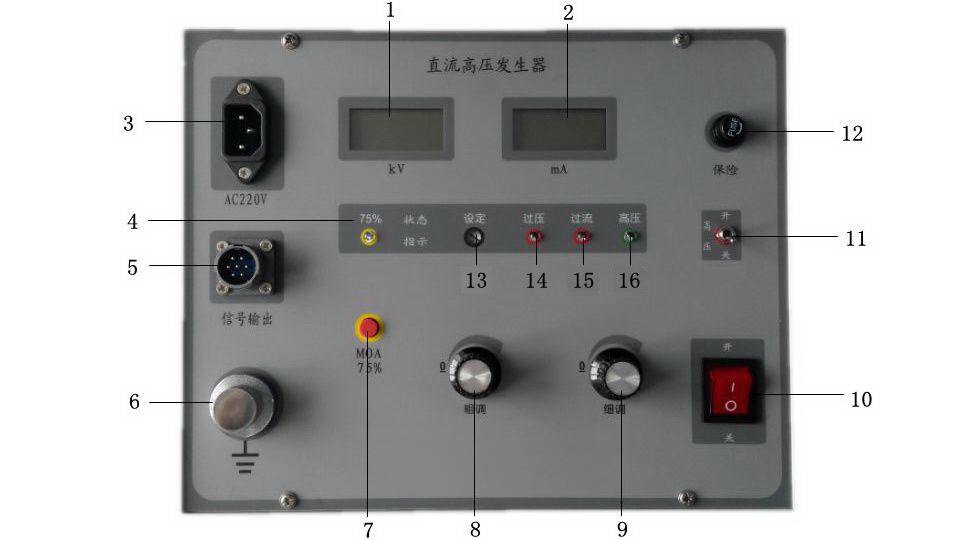

（一）一體化直流高壓發生器面板說明
1、電壓表：顯示輸出電壓，顯示單位：千伏。
2、電流表：顯示輸出電流（包括泄漏電流和電暈電流）。
①．200kV以上設備為四位LCD顯示。zui大顯示為 9999 單位為：uA
②．200kV以下電壓設備為31/2 LCD顯示：單位為：uA
至mA自動切換。無小數點顯示時單位為uA，有小數點顯示時單位為mA。
3、電源插座：單相交流AC220V±10%50HZ電源輸入口。
4、MOA 75%指示燈：電壓變化為75% V1mA顯示燈亮。在靜過壓設定時此燈也點亮，電壓表顯示的是zui高輸出電壓設定值，不是實際輸出電壓，一旦電壓調節鈕回零、復位、則此燈熄滅。
5、航空插座：聯接插座是，請先對準定位銷，然后將插頭壓入，順時針旋緊即可，拆卸時逆時針旋出。注意：裝拆插頭時，請握緊插頭金屬圓環處，嚴禁握線和拉線。
6、接地端子：由接地線聯至高壓發生器底部接地螺絲。
7、MOA75%按鈕：在進行氧化鋅避雷器測試時，在1mA時的高壓電壓值即V_1mA ,按下MOA75%按鈕，則電壓自動降至75% V_1mA，轉換精度優于0.5%。
8、電壓粗調旋鈕：順時針調節為升壓方向，順時針到頭大約可升到1.1Ve,由于電路內部自檢測的需要，在電位器回零后順時針調節3/4圈內無電壓輸出。
9、電壓細調旋鈕：調節范圍為電壓示值的3%-8%間。
10、電源總開關：避免用此開關直接關斷高壓，關機時首先使用高壓開關。
11、高壓開關：升高壓時向上撥合高壓開關。試驗完畢首先關斷此開關，然后才可關閉電源開關。
12、ACRD:交流入口熔斷器。
13、過壓整定調節內藏式旋鈕：用戶可在額定電壓范圍內任意設置過壓整定值。過壓整定值可在不加高壓條件下實現靜態設置。
14、過壓指示燈：當電壓高于整定電壓時，過壓保護動作，關斷高壓，指示燈亮。
15、過流指示燈：當負載電流超過1.1或短路放電時，指示燈亮，關斷高壓。
16、高壓指示燈：撥上高壓開關，具備升壓條件時，高壓指示綠燈亮，在靜過壓整定時，高壓指示綠燈熄滅的條件下，方可進行操作。
五、一體化直流高壓發生器廠家使用注意事項
1、為確保人身安全及設備安全，儀器良好接地及停機后的放電為題，在此反復提醒用戶注意。
2、控制箱，高壓發生器接大地一定要牢固可靠，并且于高壓發生器底部接地螺釘接入大地，嚴禁地線串聯使用。
3、電容視頻請放電完畢掛好地線后，人員方可接近。使用放電桿時，請務必將放電桿接地線接可靠。接地先應一并匯入高壓發生器底部接地點。當電壓小于60kV是，方可用放電桿逐漸接近放電操作。
4、該儀器使用電源為單相交流220V±10%50HZ。使用電壓超過要求將造成設備損壞。
5、按規定選用保險管，切勿用金屬線代替，儀器機芯帶電切勿自行開啟，關機時請先關閉高壓開關，后關閉電源開關.
6、設備長期閑置，為防止電解電容干枯，操作箱需每半年通電時間不少于四小時。儀器運輸時應避免水浸、嚴重振動及墜落。
7、拔插快裝引線時，請將高壓發生器平躺地上，對準定位銷，壓入插頭，順時針旋進。嚴禁強力扭、拉連線。
8、為確保測量數值的準確性，配備本公司一臺以上設備單位，請將控制箱與高壓發生器依照儀器序號配套使用。嚴禁無序搭配使用。
9、高壓均壓罩凹型接口只有強磁性，高端電流表與其相連時，要緩慢靠近，避免碰撞。
10、容性試品試驗，由于存在RC充電振蕩及極化吸收電流現象，加電壓1分鐘后進入穩態。
