高壓介質損耗測試儀

簡單介紹
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的zui基本方法。MEJS-801D全自動抗干擾介損測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供zui高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

高壓介質損耗測試儀可測試參數
儀器可測量下列參數并數字顯示：
被測試品的電容量值CX，以pF或nF為單位，1nF=1000pF。
被測試品的介質損耗值tgδ，以%顯示。
MEJS-801D高壓介質損耗測試儀性能特點
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
12、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
13、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。

MEJS-801D高壓介質損耗測試儀功能簡介

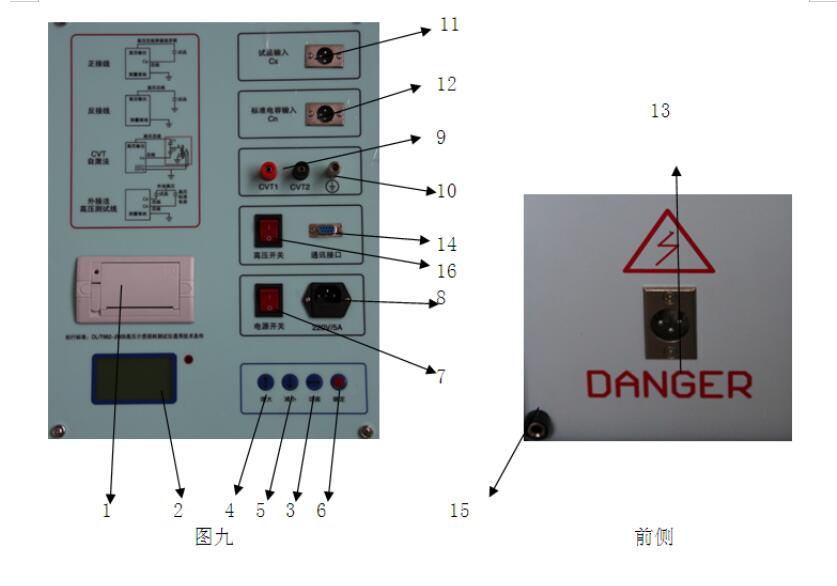

MEJS-801D高壓介質損耗測試儀面板見圖九所示：
1、打印機——打印測量數據。
2、顯示器——128×64點陣液晶顯示器，顯示菜單和各種提示信息及測量結果。
3、鍵——選擇菜單項，被選中項反白字體顯示。
4、▲鍵——修改菜單內容，采用循環滾動方式。
5、▼鍵——修改菜單內容，采用循環滾動方式。
6、確認鍵——在“測試”選項上按此鍵進入測試狀態。
7、電源開關——整機電源的開啟和關閉。
8、電源座——交流220V±10%，50±1Hz電源輸入口，帶保險倉。
9、自激法電流輸出端——測量CVT的專用端子。
10、地——為接地線接線端子。
11、CX插座——是試品信號的測量輸入端，正接線時由專用低壓電纜連接，此電纜單層屏蔽帶特制鱷魚夾，長8m，接試品低端。反接線時此端空置。
12、CN插座——是外標準電容信號的測量輸入端，使用內標準時此端空置。
13、HV插座——高壓引出端子，由高壓電纜連接，接試品高壓端。輸出10kv高壓。
14、RS-232接口，用來連接電腦，上傳數據。
15、接地，可以懸空 16.高壓開關
