介質損耗測試儀廠家簡介

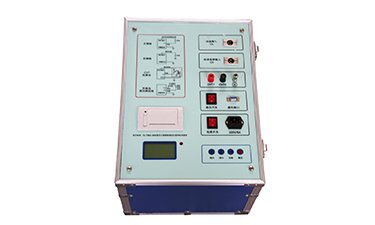

介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
介質損耗測試儀廠家工作原理
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

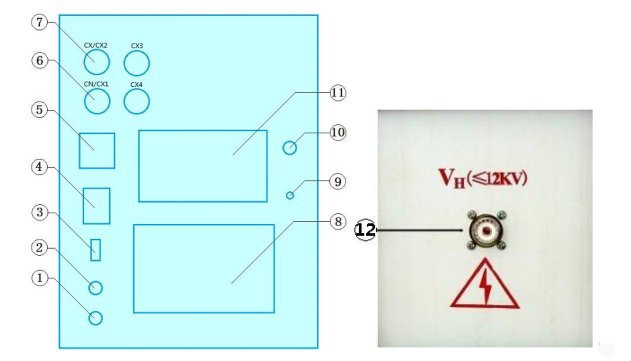

介質損耗測試儀廠家面板說明
1）緊急停機按鈕及高壓指示燈
2）復位按鈕
3）U盤接口
4）總電源開關
5）AC220V電源輸入插座
6）Cn：標準電容輸入插座
7）Cx：試品輸入插座
8）觸摸顯示屏
9）接地接線柱
10）ES自激輸出
11）打印機
12）高壓輸出HV插座
介質損耗測試儀廠家緊急停機按鈕及高壓指示燈
安裝位置：如圖4—1—。
功 能：在儀器測試過程中有高壓輸出時，遇緊急情況需要斷開高壓輸出，即可按下緊急停機按鈕立即從內部切斷高壓輸出；按鈕內置指示燈作為高壓輸出指示燈。
介質損耗測試儀廠家復位按鈕
安裝位置：如圖4—1—。
功 能：提供儀器復位功能。
介質損耗測試儀廠家U盤接口
安裝位置：如圖4—1—③。
功 能：可把儀器內部保存的測試數據導入并保存到U盤中。
注 意：數據傳輸過程當中嚴禁拔出U盤，只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后，方可拔出U盤，否則有可能燒毀U盤。
介質損耗測試儀廠家總電源開關
安裝位置：如圖4—1—④。
功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。
介質損耗測試儀廠家電源輸入插座
安裝位置：如圖4—1—⑤。
功 能：提供儀器工作電源。(AC 220V±10%)
接線方法：使用標準插座與市電或發電機相連接。
注 意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。
介質損耗測試儀廠家Cn/CX1插座
安裝位置：如圖4—1—⑥。
功 能：外接標準測試信號或多通道測試時的1通道測試信號輸入口。
接線方法：當選擇外接標準電容器測試時，此插座為外接標準電容低壓測量信號輸入口；當選擇多通道測試時，此通道為多通道中的第一測試通道。
介質損耗測試儀廠家試品低壓輸入Cx/Cx2插座
安裝位置：如圖4—1—⑦。
功 能：普通單通道測試時此通道為被試品低壓測量輸入口；多通道測試時此通道為多通道的第2通道測試信號輸入口。
接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。
注 意：
· 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。
· 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。
· 測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接，否則可能引起測量結果的數據波動。
· 強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。
