中置柜多功能無線高壓核相儀廠家

來源：djkluv.com 更新時間：2019-12-03

中置柜多功能無線高壓核相儀廠家簡介
武漢摩恩提供中置柜多功能無線高壓核相儀廠家價格、中置柜多功能無線高壓核相儀廠家報價，產品選型，技術支持，中置柜多功能無線高壓核相儀應用于電力線路、變電所的相位校驗和相序校驗，具有核相測相序特點、驗電等功能具備很強的抗干擾性，符合( EMC )標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本儀器是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。

一、中置柜多功能無線高壓核相儀廠家產品簡介
MEHX-9700中置柜多功能無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。該儀器可以升級遠程核相的功能。儀器適合1V～220KV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。
二、中置柜多功能無線高壓核相儀廠家工作原理
儀器由2個高壓發射器X/Y、2個低壓發射器X1/Y1、6個中置柜采集器X2/Y2、1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。2個發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。
三、中置柜多功能無線高壓核相儀廠家安全事項
1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。
3、核相操作時，手持位置不要超過絕緣桿手柄位置。
四、中置柜多功能無線高壓核相儀廠家技術參數
1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、電壓測量范圍為1V～220KV。
4、發射器和接收主機的zui大傳輸視距約100米。
5、真人語音提示測量結果和操作步驟。
6、320*240彩屏同時顯示相位差、頻率、失量圖和同異相結果。
8、無操作1小時自動關機。
9、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。
10、主機鋰電池容量約2500mAH，發射器鋰電池容量約350mAH。
11、高壓測量時泄漏電流<10uA。
12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
13、工作環境：-35℃--- +45℃ 濕度≤95%RH。
14、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
15、整機重量：約6KG。
16、儀器包裝尺寸：長89cm*寬26cmm*高11cm。
五、中置柜多功能無線高壓核相儀廠家儀器簡介

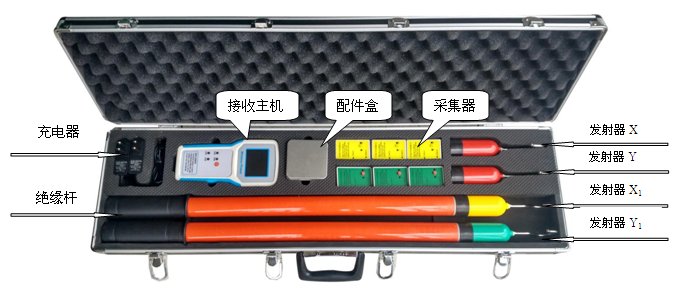

1、儀器外觀簡介

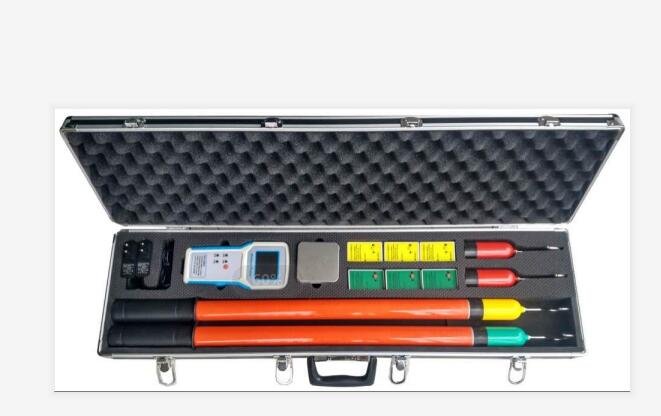

中置柜多功能無線高壓核相儀廠家外觀

六、中置柜多功能無線高壓核相儀廠家各電壓等級核相操作

電壓等級與被測物	操作說明
220KV～110KV高壓裸線	使用高壓發射器X、Y。發射器連接絕緣桿后掛接在高壓線上測量。詳見高壓線核相操作示意圖（圖2）。
66KV～6KV高壓裸線	使用發射器高壓發射器X、Y，或者使用低壓發射器X1、Y1。當高低壓發射器不可混用。發射器連接絕緣桿后鉤掛在高壓線上測量。詳見接觸高壓線核相操作示意圖（圖2）
10KV～6KV帶絕緣層電纜	使用低壓發射器X1、Y1。發射器鉤掛在帶電線路外絕緣層上即可測量。如發射器未啟動，則將其尾端（充電孔）用配置的接地線接地。
高壓開關柜帶電指(顯)示器	使用低壓發射器X1、Y1。發射器尖頭端插入帶電指示器，手握發射器尾部即可測量。也可用接地線將充電孔接地進行測量。詳見帶電顯示器核相示意圖（圖3）。開關柜PT、CT二次側取電點核相操作與此測量方法相同。
10KV/35KV封閉式高壓柜接線T頭	使用低壓發射器X1、Y1。發射器連接絕緣桿后接觸T頭測試。詳見接線T頭核相操作示意圖（圖4）。
嚴格五防開關柜	使用中置柜采集器X2、Y2。將所測開關柜的母排停電，或?qū)⑹周嚀u出。再將采集器貼在母排或手車母線上，用配置的彈力捆綁帶固定。按下采集器開關，使其開機。然后開關柜通電則可測量。
380V/220V市電線路	使用低壓發射器X1、Y1。發射器前端接觸帶電線路即可測量。

提示：部分型號開關柜裝配了帶電顯示器，其上有取電點，可用于核相。此種方法為二次側核相，其核相結果正確與否，依賴于L1、L2、L3與與母線的對應關系是否正確。
一般高壓輸電線路核相操作方法，將X、Y發射器分別用絕緣桿掛接在高壓線上，主機開機后選擇近距離測量界面，觀看測量結果。
七、中置柜多功能無線高壓核相儀廠家結果判斷與分析
結果判斷采用國標A級標準，同異相以30°為界。X->Y相位差≥30°時為異相，語音提示“異相”，屏幕顯示“異相”，異相指示燈亮。X->Y相位差<30°為同相，語音提示“同相”，屏幕顯示“同相”，同相指示燈亮。所有相位差結果以X為參照，度數為Y滯后于X的相位。

測試結果	結果判斷	兩線路其它信息
相位差穩定為0～3度	同相	同頻率等電壓可并網。
相位差穩定在115～125度	異相	同頻率等電壓順序。
相位差穩定在235～245度	異相	同頻率等電壓逆序。
相位差不穩定，0～360度循環變化	兩線路頻率不相同	兩線路屬于不同電網，且未同步相位，不能并網。
相位差在非0,120,240附近值穩定	兩線路電壓有差異	兩線路頻率相同，電壓等級可能相同，但電壓有差異。

提示：兩線路頻率不相同時，需要使用準同期并列裝置控制發電機的頻率相位，使發電機的相位和頻率與主網一致后才可以并網送電。準同期與自同期并列操作見附錄B。

檢查項目	檢查方法	正?，F(xiàn)象	異常現象	異常處理
絕緣桿耐壓	對照附錄A檢查耐壓性能	泄漏電流小于10uA	泄漏電流大于10uA	更換絕緣桿
發射器功能和主機功能	主機開機，發射器連自檢測試線后接市電。	發射器工作。主機顯示對應發射器的信息。	發射器不工作。	發射器充電后仍不能正常工作，則發射器故障，返廠維修。
發射器功能和主機功能	主機開機，發射器連自檢測試線后接市電。	發射器工作。主機顯示對應發射器的信息。	發射器工作，主機無對應發射器信息。	發射器或主機故障，返廠維修。

提示：發射器和主機均應在電池電量有剩余的條件下操作。
