高壓開關動特性測試儀廠家

來源：djkluv.com 更新時間：2019-12-23

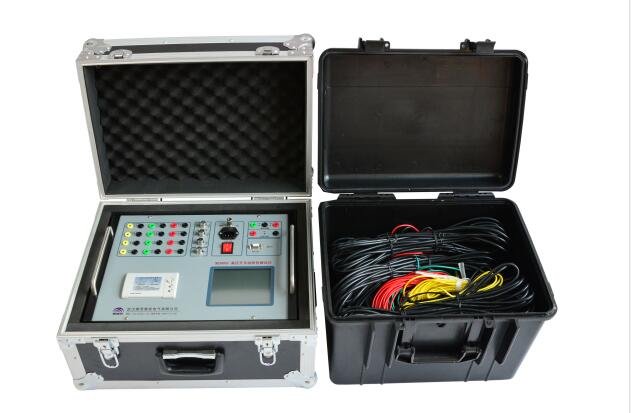

高壓開關動特性測試儀廠家簡介
武漢摩恩提供高壓開關動特性測試儀廠家價格、高壓開關動特性測試儀廠家報價，產品選型，技術支持，高壓開關動特性測試儀高壓開關機械特性測試儀，是一種全新檢測高壓斷路器機械動特性的專用儀器。高壓開關機械特性測試儀采用高科技技術，集計算機、打印機、測量接口電路、操作電源等于一體，是高壓斷路器檢測的新專用儀器。

一、高壓開關動特性測試儀廠家產品選型
根據選用的機型不同（標準型、工控型、車載型、電腦型），外形不同（立式、臥式），面板布局、操控界面，配置（金屬、合阻觸頭功能），附配件、使用功能有會所不同！參見說明書中相關內容。

二、高壓開關動特性測試儀廠家功能特點
適用對象：可測試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。
測試指標：可測試斷路器時間、同期、彈跳時間（次數）行程、速度、操作電壓、電流、動作電壓、機械操作等各項數據、波形。
抗擾通道：可抵御現場15KV感應電壓，標配12路獨立金屬觸頭時間通道測試功能。
動阻測試：斷口模擬電壓信號采集，配6路合閘電阻測試
位移通道：1路位移信號采集，適配耐用的精密電阻線性位移、角位移傳感器。亦可適配用戶傳統自配的滑線電阻傳感器。
操作電源：內置隔離型數字可調直流電源，帶短路保護功能，可按額定電壓比率調整，指令各項分、合、重合閘操作及人工、自動模式動作電壓試驗和機械壽命試驗。
同步觸發：可設置響應電壓、電流、傳感器、斷口變化多種同步觸發方式。滿足不同狀態下的測試要求。
操作界面：5.7〃黑白大屏幕觸摸屏，漢字化菜單，可完成相關參數的保存、調用、新建、刪除、設置、測試、分析等操作。
字符輸入：下位機內置簡便的常用字母、數字、符號字符輸入鍵盤?？呻S時更新、命名開關型號、速度定義及文件名稱，上位機可凈享WINGDOWS支持漢字輸入。
定義編輯：通用速度定義模板，可設置、編輯修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
錄波功能：12路普通金屬觸頭通斷、6路合阻觸頭、線圈電壓、電流；行程、速度時間波形。
寬幅打印：下位機內置寬幅高速熱敏打印機，頂置面板安裝、讀取直觀。數據表單打印美觀、波形記錄清晰。
數據通訊：可采用USB或RS232通訊，配置PC機上位操作軟件，可直接使用電腦控制試驗并采集更多數據。并在PC上完成更多樣化的分析計算。
三、高壓開關動特性測試儀廠家技術指標
結構尺寸：型式：頂開便攜式（臥式、車載式尺寸不同）
外形尺寸：402mm×286mm×160mm；主機重量：10kg
使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
工作電源：電壓：AC220V±10%；頻率：50Hz±5%
安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA
介電強度：AC1500V50Hz，1min（電源進線對機殼）
直流電源：調整范圍：30～250V
準確度: ±（1%讀數+1個字）
負載變化率：≤1%
額定電流：10A
zui大瞬時電流：15A
測試通道：時間斷口：金屬觸頭12路25V，限流60mA（標配）
合阻觸頭6路25V，限流100mA
位移傳感器：1路
時間測試：范圍：0.1ms～3000ms（上位機PC機數據管理軟件可擴展至12s）
合阻預時：0-999.9ms
準確度：±（0.1%讀數+2個字）
分辨率：0.1ms
合閘電阻：范圍：10～10KΩ
準確度：±5%讀數+1個字（從50Ω～5KΩ）
分辨率：1Ω
行程測試：范圍：0～1000mm
準確度：±（1%讀數+1個字）
分辨率：0.1mm
速度特性: 范圍：0.01～20.00m/s
準確度：±（1%讀數+1個字）
分辨率：0.01m/s
電壓特性：范圍：30-250V
準確度：±（1%讀數+1個字）
分辨率：1V
電流特性：范圍：0.1A～15A
準確度：±（2%讀數+1個字）
分辨率：0.01A
圖形顯示：每路0.1ms的數值
同步觸發：電壓：30-250V
電流:0.1-10A(15A)
傳感器：位移變化
斷口：信號跳變
四、高壓開關動特性測試儀廠家面板示意

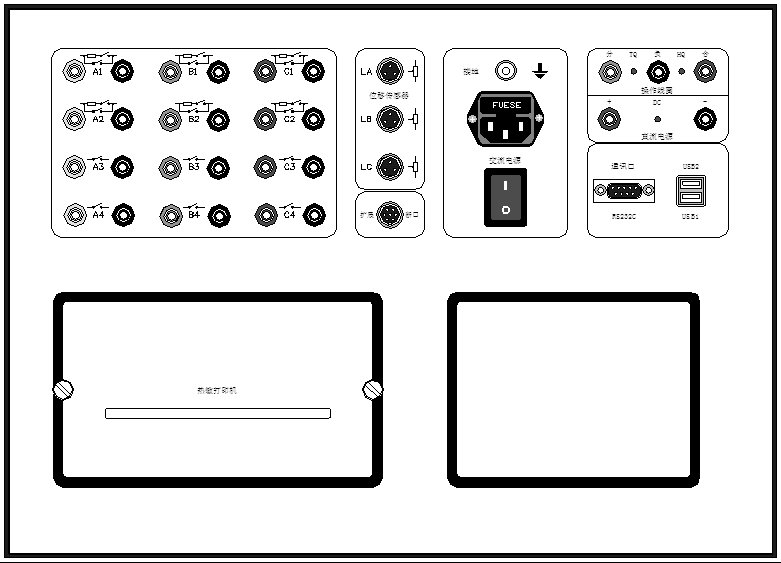

不同機型，面板布局及測試功能略有差異，下圖為標準型示意圖。

鈕，儀器即可快速相應；調整數字時，通過屏幕顯示的軟鍵盤點擊直接輸入數值。
打印機：標準型寬幅熱敏打印。
電源開關：儀器交流總電源開關，帶燈指示。
電源插座：三芯帶接地交流AC220，50Hz電源輸入插口，上部FUSE倉盒內置2顆10A保險絲，方管洞內置保險絲為備用。
接地插頭：儀器機殼保護接地，帶￠4插空，螺栓緊固。
通訊組塊：
RS232C：計算機串行通訊，上位機波特率選擇為57600
USB1:USB通訊
USB2:USB通訊，上位機波特率選擇為115200
直流電源：+、- 為內置直流電源輸出；也可用作外電源引入端，帶LED燈指示。分、負、合為可控直流電源輸出，分、合為正端，負為公共端；分負、合負也可用作外同步倒采樣，帶LED燈指示。
傳感器：外接電阻傳感器，儀器默認使用LA通道；LB、LC擴展備用。
擴展斷口：外接石墨觸頭測試器，配合主機測試西門子3AQ、3AT等帶石墨觸頭開關，或用作6 路0～3V模擬信號輸入。本項選配。
時間斷口：模擬信號測試
A1、B1、C1、A2、B2、C2用作普通金屬觸頭測試功能，配合閘電阻測試功能。
A3、B3、C3、A4、B4、C4只用作普通金屬觸頭測試功能。
五、高壓開關動特性測試儀廠家售后服務
1、安全提示：
本儀器雖已作了各項安全保護設計，但使用者操作儀器時仍須注意以下各項要求，以免造成不必要的損害！
1）用者操作儀器請先行閱讀本說明書
2）儀器使用時請務必連接機器接地線。
3）開機前請先行連接各相關測試線。
4）關機后方可解除各相關測試線。
5）不要觸碰直流電源輸出線頭，或短路、誤接其他電源。
6）過于潮濕、易燃易爆、強電磁干擾環境可能影響到儀器的使用。

2、日常維護
1）儀器應存放溫度-20℃～60℃，相對濕度＜85%，通風干燥，無腐蝕性氣體的環境。
2）室外使用時應避免雨雪侵襲，強光暴曬，以免損壞液晶顯示及儀器。
3）運輸時置入專用防震外箱，避免強烈運動擦傷、振壞儀器。
4）本儀器長時間不用時，請根據儲藏條件，適時開機通電1小時。
5）打印機工作時，請不要撕扯打印紙?？埢驌Q紙時請打開打印機蓋板，擠壓紙卷軸取出或裝進托架，預留紙頭穿過蓋板槽后固定。
6）傳感器、測試線、安裝架等配件用后及時置入包裝箱中保管，避免損壞、丟失。
