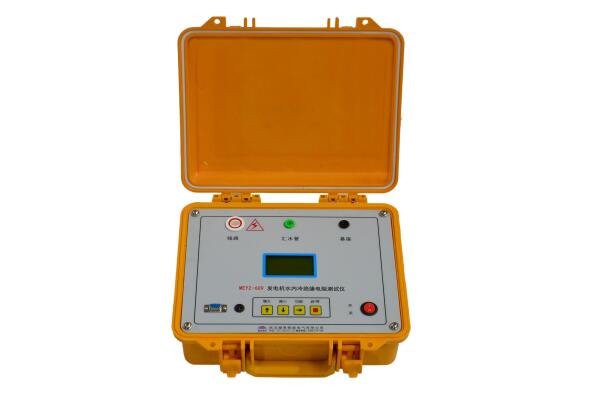

水內冷發電機絕緣電阻測試儀廠家簡介
武漢摩恩提供水內冷發電機絕緣電阻測試儀廠家價格、水內冷發電機絕緣電阻測試儀廠家報價，產品選型，技術支持，水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。本儀器具有自動補償并消除極化電勢對測量結果的影響的功能，從根本上克服了其他同類產品的缺陷。
水內冷發電機絕緣電阻測試儀主要特點
1.采用32位微控制器控制，全中文操作界面，操作方便。
2.輸出電流大，(2500V下輸出大于25mA),短路電流≧25mA。
3.高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。
4.抗干擾能力強，能滿足超高壓變電站現場操作。
5.測試完畢自動放電，并實時監控放電過程。
6.適于測量水內冷發電機的絕緣電阻、吸收比（R60S/R15S）和極化指數（R10min/R1min）。
7.測試高壓為2500V/5000V。
8.自動對水極化電勢進行補償調節。機座與匯水管間的電阻小至10kΩ也可保證測量準確度。
9.輸出功率大，線路對匯水管間的負載電阻可低至100kΩ(2500V)/150kΩ（5000V）絕緣電阻測量可低至1MΩ(2500V)/2MΩ(5000V)。
10.絕緣電阻值用模擬進度條指示，能直觀無延時的觀察容性試品的測試過程。對數刻度，示值跳動小，讀數方便。
11.數字顯示采用3 1/2 LCD數字表。
12.LCD計時器顯示測試時間，并以0～32分鐘周而復始循環顯示其分、秒。每隔15秒蜂鳴響一次。
13.可自動測量和記憶R15S、R60S、R10min、吸收比和極化指數，供測試完成時復核、讀取。
14.具備自動對水極化電勢進行補償調節功能。
水內冷發電機絕緣電阻測試儀主要技術性能
準確度：±(5%+5字) 測量范圍：0.1M～200GΩ
顯示方式：數字和模擬進度條雙顯。 溫度測量：-25℃～125℃
試驗電壓范圍：2.5KV，5.0KV
短路電流：≧25mA 測量時間：1分鐘～10分鐘（與測量方式有關）
充電電源：180～270VAC ,50Hz/60Hz±1% (市電或發電機供電)
工作環境：溫度-10～40℃，相對濕度20～80％。
水內冷發電機絕緣電阻測試儀操作部件功能
1.線路 接線端
“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。
2.匯水管 接線端
接到發電機的匯水管上。
3.機座 接線端
接在發電機的機座上。
4.注意事項及其它
請注意安全，L為高壓端！E為地端,必需接大地！
水內冷發電機絕緣電阻測試儀影響電阻或電阻率測試的主要因素
a．環境溫濕度
一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。
b．測試電壓(電場強度)
介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。
值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。
c．測試時間
用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，zui后達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1分鐘后的讀數值。
另外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應首先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。
d．測試設備的泄漏
在測試中，線路中絕緣電阻不高的連線，往往會不適當?shù)嘏c被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：
為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本消除雜散電流對測試結果的影響；
高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少尖端，杜絕電暈放電；
采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因?qū)е聹y(cè)試值偏低。
e．外界干擾
高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以消除電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，消除外界干擾帶來的影響。
武漢摩恩提供水內冷發電機絕緣電阻測試儀廠家價格、水內冷發電機絕緣電阻測試儀廠家報價，產品選型，技術支持，水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。本儀器具有自動補償并消除極化電勢對測量結果的影響的功能，從根本上克服了其他同類產品的缺陷。
