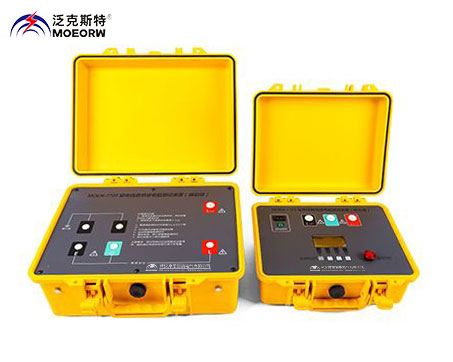

MOEORW-7705 輸電線路絕緣電阻測試裝置

執行標準：DL/T 1119—2010

產品別稱：輸電線路絕緣電阻測試裝置、線路參數測試儀、線路工頻參數測試系統、輸電線路工頻參數測試儀、線路工頻參數測試儀、輸電線路異頻參數測試系統

產品特性：
※交流電源：220V±10%，50/60 HZ，20 VA;
※電池供電：16.8V鋰離子可充電蓄電池；
※短路電流：2到5mA，可調節輸出(可訂制10mA短路電流)；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

輸電線路絕緣電阻測試裝置

產品用途
?MOEORW-7705輸電線路絕緣電阻測試裝置是我公司基于多年來積累的絕緣抗干擾技術和相關部門聯合立項研制生產出，為強感應電情況下開展線路絕緣測試提供了一種安全、有效、方便的設備和手段。為解決輸電線路在強感應電情況下（同塔多回線路或交叉穿越線路，一回線路帶電運行、另一回停電檢修）絕緣電阻測試無法進行的難題。
?輸電線路的絕緣特性是電網安全運行的重要指標。近年來輸變電線路走廊越來越密集，許多特高壓線路均采用同塔雙回傳輸線，回廊內不同線路間距近，甚至出現交叉穿越。當線路需要檢修或試驗時，而運行線路無法停電時，會在檢修線路上產生幾千伏到幾萬伏的感應電。在強干擾下，傳統的絕緣電阻測試儀無法滿足線路的絕緣測試，包括進口的絕緣電阻表均無法正常工作，甚至被燒毀。
?為保障線路絕緣的安全，現有手段主要采用紅外人工巡檢或者直升機巡檢。紅外巡檢只能定性的發現較嚴重泄漏隱患，比如絕緣子，但無法定量獲得線路絕緣電阻值，難以提前發現絕緣隱患。人工巡檢效率極低，直升機巡檢成本高，也只能定性檢查。這些方法均無法獲得線路絕緣電阻值。而在超高壓、特高壓變電站檢測其他設備時，周圍帶電運行的線路或設備會在被測設備上產生更強的感應電，嚴重影響絕緣測試。強感應電情況下的準確的絕緣測試是線路絕緣測試和變電站檢修共同面臨的難題。

◆輸電線路絕緣電阻測試裝置技術參數
?交流電源：220V±10%，50/60 HZ，20 VA
?電池供電：16.8V鋰離子可充電蓄電池
?電池續航時間：5000V@100M，約6小時
?尺寸（長x寬x高）：26cm x 20cm x 16cm
?重量：3kg
?測試電壓精度：標稱值的100%到110%
?電流測試量程：10mA
?電流測量精度：5%+0.2nA
?短路電流：2到5mA，可調節輸出(可訂制10mA短路電流)
?電容測試量程：20uF
?電容測試精度：15%+0.03uF
?電容試品放電速率：從5000V到10V，0.5S/μF
