容性設備絕緣在線檢測儀選型簡介：
武漢摩恩提供容性設備絕緣在線檢測儀廠家報價，產品選型，技術支持，容性設備絕緣在線檢測儀把當前設備的監測信息以數據和趨勢圖的形式顯示，能夠直觀顯示所監測設備的狀態。
M變電站高壓電氣設備絕緣狀況通常有兩種監測方式：在線監測和帶電（便攜）在線檢測。在線監測方式能夠隨時獲得反映設備絕緣異常的特征參量，便于實現自動化管理，但投資相對較大，安裝施工比較麻煩，且需要定期維護；而便攜式帶電檢測方式具有投資少、針對性強，便于安裝維護和更新等優點，只要預先在電氣設備上安裝取樣單元，即可通過便攜式帶電檢測儀器，對運行中的電氣設備進行定期檢測，同樣也可達到及時發現絕緣缺陷，延長停電預試周期的目的，可完全替代投資較大的在線監測方式。檢測系統無論取樣單元還是檢測儀器，從技術上和使用方便性上都遠優于以往的檢測系統（以往取樣單元存在安全隱患，檢測儀器操作不方便并且不能方便升級到在線監測系統）。
容性設備絕緣在線檢測儀選型工作原理
在線測試結果如何與現有的常規預防性試驗結果對比，是目前電力部門較為關心的一個問題。運行經驗表明，測試電壓的不同以及周圍電磁環境的差異，雖然會導致在線測試結果與停電預防性試驗結果之間缺乏對比性，但如果能夠獲得真實可靠的在線測試結果，仍可通過縱向或橫向比較的方式判斷出運行設備的絕緣狀況。

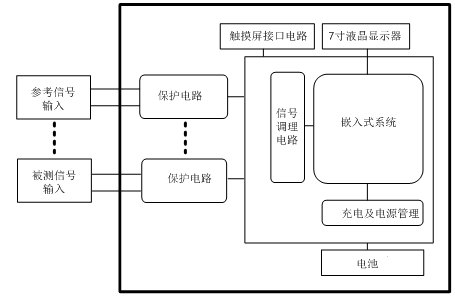

型檢測儀的工作原理圖如圖1所示。傳感器的輸入阻抗非常低（穿芯），能夠耐受較大的工頻和雷電電流沖擊。
圖1 容性設備絕緣在線檢測儀原理圖
檢測儀設置參考信號和被測信號兩個信號輸入端。測量時只需將檢測儀的信號輸入端與安裝在設備下方的外置式傳感器通過屏蔽電纜聯接即可，完全實現“即插即用”。采用這種設計結構，不但可降低檢測系統的投資，還有助于提高長期工作的穩定性，并可隨時對檢測精度進行校驗，對設備的運行狀態也沒有任何改變。

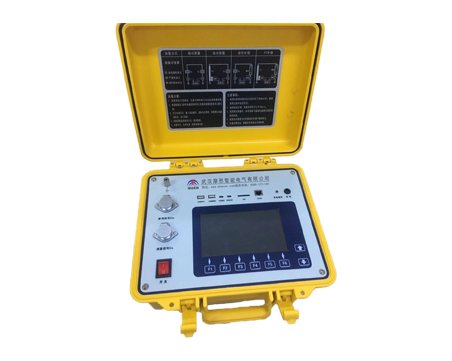

本系統可把當前設備的監測信息以數據和趨勢圖的形式顯示，能夠直觀顯示所監測設備的狀態。
容性設備絕緣在線檢測儀注意事項
1.該系統在使用過程中如果突然斷電，可保存斷電前所檢測的數據。
2.啟動測量時，必須預先聯接好測試引線，保證兩個電流檢測通道Cx或Cn的輸入信號不小于100μA。檢測儀器與傳感器之間電纜連接正常。
3.檢測儀兩個輸入端（參考端和測量端）不能任意互換，否則會得到錯誤的測試結果。
4.檢測儀不用時務必關閉電源開關。當檢測儀電池電量不足或長時間沒有操作時，將會自動關機，避免機內電池因過渡放電而導致?lián)p壞。
5.建議在關機狀態對機內蓄電池進行充電。如果需要使用交流供電方式，zui好先在關機狀態預充電1～2小時，以免因電池電壓太低、供電電流太大而導致充電電路損壞。
6.檢測儀的接地端必須與地網可靠連接，否則周圍電磁場干擾會嚴重影響其測試精度，且不能保證測試人員的人身安全。
7.在對電容型設備的電容量和介質損耗值進行在線或停電測量時，如果被測信號較小（如小于1mA），要使用蓄電池供電方式，否則將無法保證必要的檢測精度。
容性設備絕緣在線檢測儀變電站電場干擾對測試結果的影響
變電站內的運行電氣設備除了要承受自身工作電壓的作用，還會受相鄰的其它電氣設備產生的電場影響。如果被測電氣設備的電容量較小且設備的運行電壓較高，則介損或阻性電流測試結果將會受到嚴重影響。對于呈“一”字形排列的電氣設備，通常的表現方式是A相測試結果偏大，B相適中，C相測試結果偏小。如果變電站的運行方式不變，則電場干擾對測試結果的影響也是較為固定的。因此，前后兩次的在線測試工作zui好在同一種運行方式下進行，以便對測試結果進行縱向比較。
對于電容型設備的介質損耗測量，停電試驗時所施加的電壓通常遠遠低于設備的實際運行電壓，故要求在線測試結果與停電試驗結果完全一致，同樣也是不現實的，特別是對500kV變電站內的電氣設備。
變電站的運行方式改變也會對電容型設備的介損測量數據造成影響，例如設備處于熱備用狀態時，高壓斷路器打開，但隔離開關仍然閉合，此時的線路CT會承受來自另外一個系統的電壓作用，從而導致介損測量結果出現三相同時變大或減小的異?，F(xiàn)象。
總之，導致在線檢測結果失真的原因是多方面的，除了與測試儀器、測試方法有關外，還與現場條件及環境有關。盡管檢測儀較好地解決了諧波對介損及阻性電流測試結果的影響，儀器的檢測精度及穩定性也得到保證，但如果要求在線測試結果能夠與停電試驗時的結果完全可比，目前尚有一定的技術難度。然而，運行經驗及研究結果表明，測試電壓的不同以及周圍電磁環境的差異，盡管會導致在線測試結果與停電預防性試驗結果之間缺乏對比性，但如果能夠獲得真實可靠的在線測試結果，仍可通過縱向或橫向比較的方式判斷出運行設備的絕緣狀況。
武漢摩恩提供容性設備絕緣在線檢測儀廠家報價，產品選型，技術支持，容性設備絕緣在線檢測儀把當前設備的監測信息以數據和趨勢圖的形式顯示，能夠直觀顯示所監測設備的狀態。
