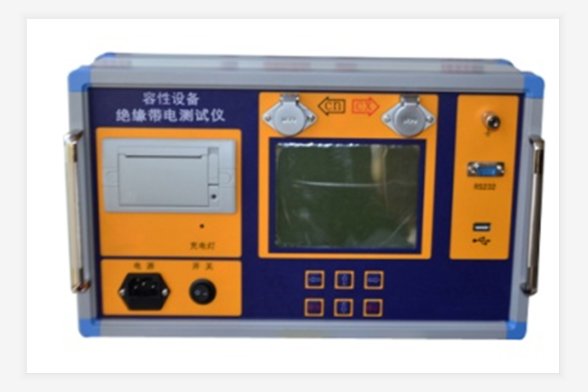

容性設備絕緣帶電測試儀廠家簡介
武漢摩恩提供容性設備絕緣帶電測試儀廠家價格，容性設備絕緣帶電測試儀報價，產品選型，技術支持，主要用于對運行中的CT、CVT、耦合電容器的電容、介損值和末屏電流等參數進行帶電檢測，以便確定該設備的絕緣狀態
變電站高壓電氣設備絕緣狀況通常有兩種監測方式：在線監測和帶電（便攜）檢測。在線監測方式能夠隨時獲得反映設備絕緣異常的特征參量，便于實現自動化管理，但投資相對較大，安裝施工比較麻煩，且需要定期維護；而便攜式帶電檢測方式具有投資少、針對性強、便于安裝維護和更新等優點，只要預先在電氣設備上安裝取樣單元，即可通過便攜式帶電檢測儀器，對運行中的電氣設備進行定期檢測，同樣也可達到及時發現絕緣缺陷，延長停電預試周期的目的，可完全替代投資較大的在線監測方式。容性設備絕緣帶電測試儀（以下簡稱儀器）無論取樣單元還是檢測儀器，從技術上和使用方便性上都遠優于以往的檢測系統。
儀器采用全新的設計結構，能夠克服現有帶電檢測系統存在的缺陷，具備多種測試功能，既可對電容型設備進行相對介損測量，還可進行絕對介損測量。主要用于對運行中的CT、CVT、耦合電容器的電容、介損值和末屏電流等參數進行帶電檢測，以便確定該設備的絕緣狀態 。
容性設備絕緣帶電測試儀廠家儀器功能及特點
1 采用32位浮點DSP加32位ARM的雙CPU方案，確保數據采集速度快、數據測量精度高。
2 同時具備相對測量功能和絕對測量功能，可根據現場情況靈活選用。
3 采用高精度外置式穿芯電流傳感器，該傳感器為穿芯式結構，就近安裝于設備附近，末屏引線無斷口且引線距離很短，從根本上避免末屏開路等安全隱患；傳感器輸入阻抗低，可耐受10A工頻電流的作用以及10KA雷電流的沖擊，滿足在線檢測的使用條件。
4 采用高速AD進行多路同步采樣，再對信號進行FFT和數字濾波處理，計算結果重復性好，不受諧波影響，抗干擾能力強。
5 內置大容量鋰離子電池，可連續工作8小時以上，方便隨身攜帶測量，不受現場供電電源限制。
6 內置微型熱敏打印機，可隨時打印測量結果。
7 內置電源管理及充電系統，無需外置充電器，插入AC220V后自動充電并自動切換到交流供電，方便快捷；儀器具有電量實時顯示功能，低電量報警提示充電。
8 儀器內置存儲器可保存400條測量數據，還可用U盤進行保存。
9 具有RS232和U盤接口，還可方便升級為RS485接口。
10 長時間無操作自動關閉液晶屏背光，節省電量。
11 內置實時時鐘，并采用大屏幕點陣液晶顯示器，顯示效果清晰，操作界面直觀明了。
容性設備絕緣帶電測試儀廠家技術性能參數
1 電源工作方式：外接交流電源、內置直流電源
2 交流供電電源：AC220V±10% 50HZ±10%
3 工作環境溫度：-25℃～+55℃
4 工作環境濕度：≤85% 不結露
5 電流測量范圍：0.1mA～700mA zui小分辨率 0.01mA
6 電流測量精度：±(讀數×0.5%+10uA)
7 參考電壓輸入范圍：1V～300V
8 介質損耗測量范圍：-20%～+20%
zui小分辨率 0.001%
9 介質損耗測量精度：±(讀數×1%+0.0005)
10 電容比值測量范圍：0.001～1000
zui小分辨率 0.0001
11 電容比值測量精度：±(讀數×0.5%+5個字)
12 電容量測量范圍：10pF～0.5uF
zui小分辨率 0.01pF
13 電容量測量精度：±(讀數×0.5%+1pF)
注：實際測量精度與試品電流大小和所用PT(CVT)精度有關
容性設備絕緣帶電測試儀廠家面板及各部件功能說明

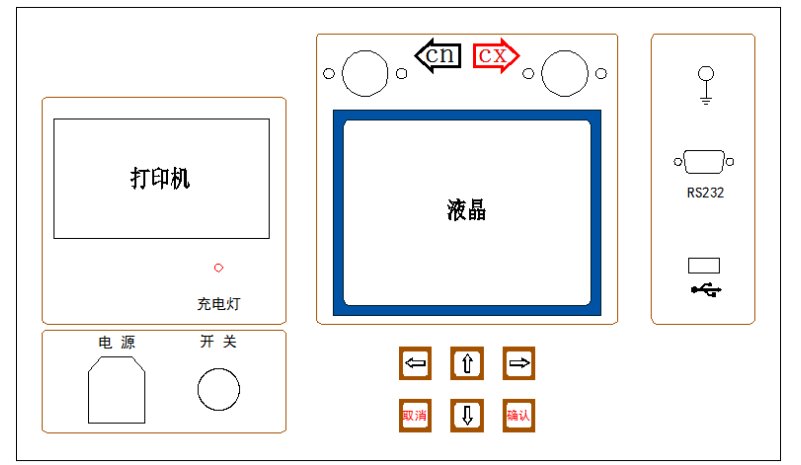

容性設備絕緣帶電測試儀廠家面板如下：
(1) Cx端子 使用儀器配套的測試線連接被測設備取樣傳感器
(2) 接地端子 為保證操作安全，使用前應將該端子可靠接地
(3) RS232接口 RS232串行通訊接口，與計算機聯機使用
(4) USB接口 外接U盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤
(5) 顯示屏 用來顯示當前操作和數據
(6) 按鍵 操作儀器用
(7) Cn端子 使用儀器配套的測試線連接參考設備取樣傳感器
(8) 打印機 打印測試數據
(9) 充電指示燈 充電時此燈亮，紅色表示正在充電，綠色表示充電完成
(10)電源開關 打開或關閉儀器
(11)交流電源插座 插入儀器配套的三芯電源線，接交流220V市電電源后即可以給儀器內置電池充電，又可以給儀器供電；保險管座與電源插座一體，保險管規格為250V/3A，尺寸φ5mm×20mm，應使用相同規格的保險管
