色譜柱安裝
4．1 填充柱的安裝
安裝前的準備：請按照色譜柱上面的標示確定色譜柱安裝方向，務請注意！
金屬柱安裝方法確定
擰緊柱子上的螺母，將柱子裝進進樣器，假定密封墊圈（石墨墊或者四氟乙烯墊）已經定位在柱子上，若是3mm的柱，只需要用手?jǐn)Q緊再加1/4圈就足夠了，若是6mm的柱子，用手?jǐn)Q緊后，再擰3/4圈就足夠了。
用兩把板子對起來，一把擰柱子上的螺母，另一把擰襯套，以防止擰柱上螺母時，襯套轉動。
6mm玻璃柱方法確定（購買前請確定安裝位置及間距尺寸）
因?yàn)?mm玻璃柱是剛性的，所以必須同時裝進進樣器和檢測器里。其安裝程序在柱兩端是相同的。
玻璃柱可選用密封墊圈，也可選用O型圈來密封：石墨襯套適合于大多數用途，O型圈僅適用低溫操作。
安裝位置確定：在進樣器末端必須留出足夠的空間，以防插入的針頭接觸玻璃毛堵頭或柱填料（至少留出50-55mm）。
在檢測器的末端，至少必須留出40mm空間，以防噴嘴的下端碰著填料或玻璃毛堵頭。如下圖：

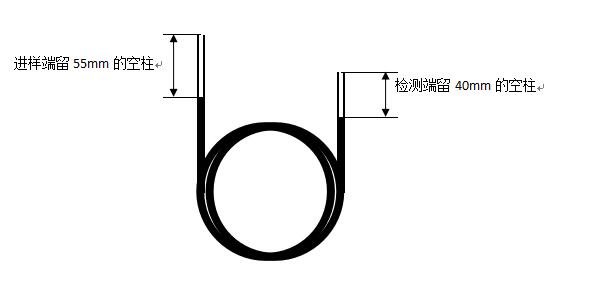

1 填充柱兩端留空管部分示意圖
1、把螺母和密封圈（或O型圈）放在柱子上。
如果需要的話，在螺母的前面可以外加一只O型圈。這樣可以保護柱子，防止螺母掉進柱子的盤管部分。
2、把柱插進進樣器和檢測器，盡可能插到底。把柱箱底清掃干凈，可以從柱子的比較長的那一端開始，以較小的角度開始，將柱插入。
3、把柱子拉出大約1～2mm，用手?jǐn)Q緊柱上的兩個螺母，螺母要擰多少，這取決于所用的密封圈的類型。若是O型圈，用手指擰緊就足夠了。
說明：訂購色譜柱時候請說明空間預留，若色譜柱廠家未能提供預留空間，請先安裝到頂端再向下移動到所需要的預留空間。
4．2 毛細管柱的安裝
安裝前的準備：請按照色譜柱上面的標示確定色譜柱安裝方向，務請注意！
一般來說，開口毛細柱有三種型號：熔融硅，玻璃的和金屬的。各種柱子在安裝之前都必須做好準備工作。在準備好之后，按不同進樣器和檢測器，采用不同的安裝方法。
熔硅柱本來就是直的，所以不必再拉直。但是，柱尾要是新鮮的，無毛邊，邊緣不粗糙，而且柱內沒有密封圈、O型密封圈或固定相上掉下來的渣子
安裝柱子前，進樣器和檢測器需做好安裝毛細管的準備工作，例如已安裝了合適的襯套、內襯管和（或）接頭。下面詳細介紹毛細管柱與進樣器、檢測器的連接方法。
（1）與進樣器連接
進樣器有填充柱進樣器（530μ系列毛細柱）、分流/不分流或只分流毛細柱進樣器，安裝方法相同。
①往色譜柱上裝上螺母和密封墊圈。
毛細柱zui好是采用石墨密封墊圈，因?yàn)樵诤軐挼臏囟确秶鷥?nèi)，它的密封性能都很好。
可以使用的石墨墊圈有兩種規格，根據柱子的外徑而定：1.0mm的用于玻璃毛細柱或530μ系列毛細柱，0.5mm的用于內徑0.20和0.32mm的熔硅毛細柱。

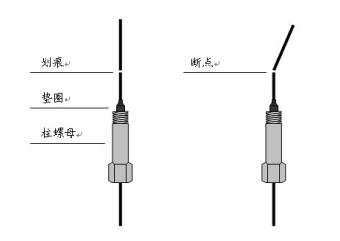

②按本節中“毛細柱的準備”來準備一個新柱尾。
把柱子插進螺母和密封圈時，柱的尾部可能會受到污染，這一步操作可以除去粘在柱子上面的石墨。

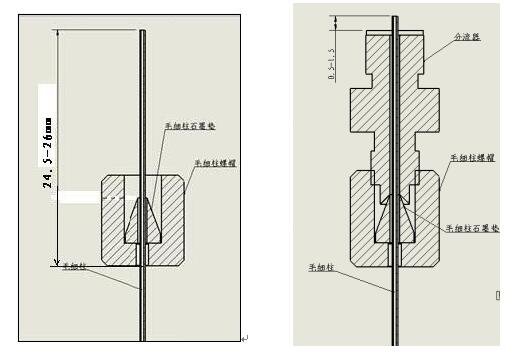

③給柱子定位，讓它從密封圈頂部伸出來大約24.5-26mm。
裝好的位置一般高于分流器0.5-1.5mm
（2）與檢測器連接
當柱子已裝到進樣器上，就可以往檢測器上裝了。具體的安裝方法取決于所用的檢測器。下面介紹的是使用FID的情況：
安裝毛細管柱前，確認檢測器中毛細柱噴嘴已裝好。
①同上述方法往色譜柱上裝上螺母和密封墊圈并準備一個新柱尾。
②筆直地將裝有螺母和密封墊圈的柱子輕輕地插入檢測器中。
③盡量插到離噴嘴口（大約1mm）處，用手?jǐn)Q緊螺母，然后再用合適的扳手?jǐn)Q1圈。
（3）檢漏
色譜柱裝好后，需要進行檢漏，以確認柱子的連接處是否密封。
在室溫和柱箱溫度下對柱子螺母的安裝情況進行試漏，在操作溫度下，對各進樣器和檢測器試漏。若有必要，就再擰緊固定件，只是擰緊到不漏就行了。
毛細管柱繞在金屬框上，此框懸掛在柱箱內的毛細管柱架上。懸掛位置取決于框的直經，zui好使柱位于柱箱中央。柱兩端由框底部伸出，平順彎曲朝向進樣器接口和檢測器接口，不要讓柱的任何部位碰到柱箱內壁。石墨墊圈穿過柱時可能會污染柱，可按“準備熔融硅毛細管柱”中的說明切割柱端。
