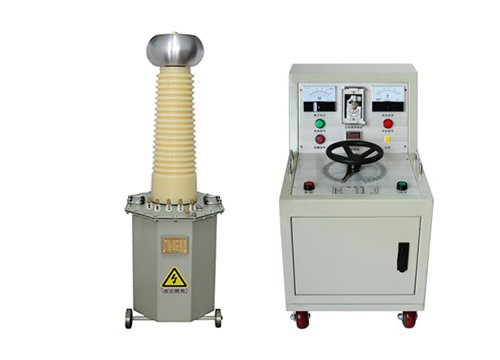

試驗變壓器成套裝置
概述
MEYD、TDM系列輕型油浸式試驗變壓器成套裝置(試驗變壓器)是根據機電部《工頻交流耐壓試驗成套裝置(試驗變壓器)》標準在原同類產品基礎上經過大量改進后而生產的。TDM(G)系列輕型交直流高壓試驗變壓器成套裝置(試驗變壓器)是在MEYD系列試驗變壓器成套裝置(試驗變壓器)的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
試驗變壓器成套裝置產品結構
MEYD、TDM系列輕型油浸式試驗變壓器成套裝置(試驗變壓器)采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方。其外部結構圖見圖1,內部結構圖見圖2。

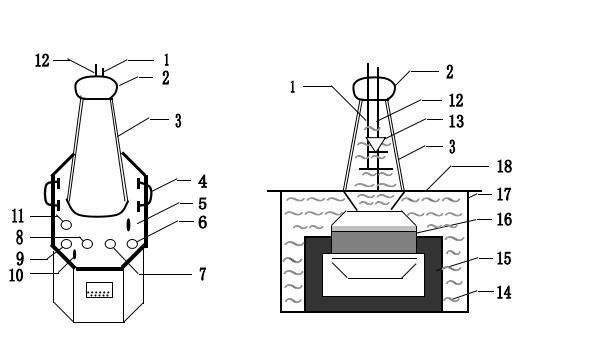

圖1:單臺MEYD 、TDM(G)試驗 圖2:單臺試驗變壓器成套裝置(試驗變壓器)內部結構圖
變壓器外部結構示意圖
1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手
5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端
11—高壓尾X
12—高壓輸出A 13—高壓硅堆 14—變壓器油
15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組
在MEYD、TDM(G)試驗變壓器成套裝置(試驗變壓器)中,a、x為低壓輸入端子,E、F為儀表測量端子,A、X為高壓輸出。MEYD系列中無高壓硅堆。
試驗變壓器成套裝置配套產品
1、操作系統:
操作箱 容量:1kVA~5kVA 輸入電壓:0.22kV
操作臺 容量:10kVA~300kVA 輸入電壓:0.22kV 0.38kV
2、保護式數字微安表 QSA
3、阻容式交直流分壓器 FRC—50、100、150、200kV
4、高壓直流放電棒 FZ—70、140、210kV
5、高壓硅堆 2DL—150、300、450kV
6、絕緣支架 50、100、200、300kV
7、高壓濾波電容 0.01μF~0.1μF,40~100kV
8、均壓球
9、保護球隙 Q—50、100、150、200、250、500
10、標準試油杯 400ml
11、介質油杯
12、折疊式小推車 150、300型
13、水電阻
14、高壓驗電器 10、35kV
15、高壓定相器 10、35、110、220kV
16、各種萬用表、兆歐表及測試線
