油浸式試驗變壓器工作原理

來源：    更新時間：2020-08-12

MEYD油浸式試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為

380V)電源接入METC-M(為本公司生產的試驗變壓器配套專用設備，詳細資料請見附件)系列操作箱(臺)，

經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至MEYD、TDM(G)試驗變

壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

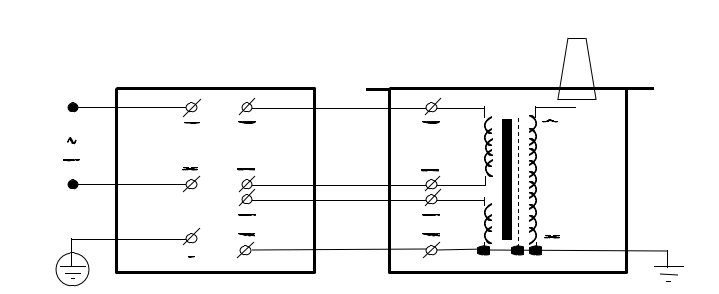

1、單臺MEYD試驗變壓器的工作原理圖見圖3


圖3：?jiǎn)闻_(tái)MEYD油浸式試驗變壓器原理圖
2、 單臺TDM(G)試驗變壓器的工作原理圖見圖4，圖中高壓套管中裝有高壓硅堆，串接在高壓回路中

作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓，作為交流輸出

狀態；取消短路桿時，作為直流輸出狀態。
圖4：?jiǎn)闻_(tái)TDM(G)交直流試驗變壓器原理圖
圖中：D—短路桿            VD—高壓硅堆

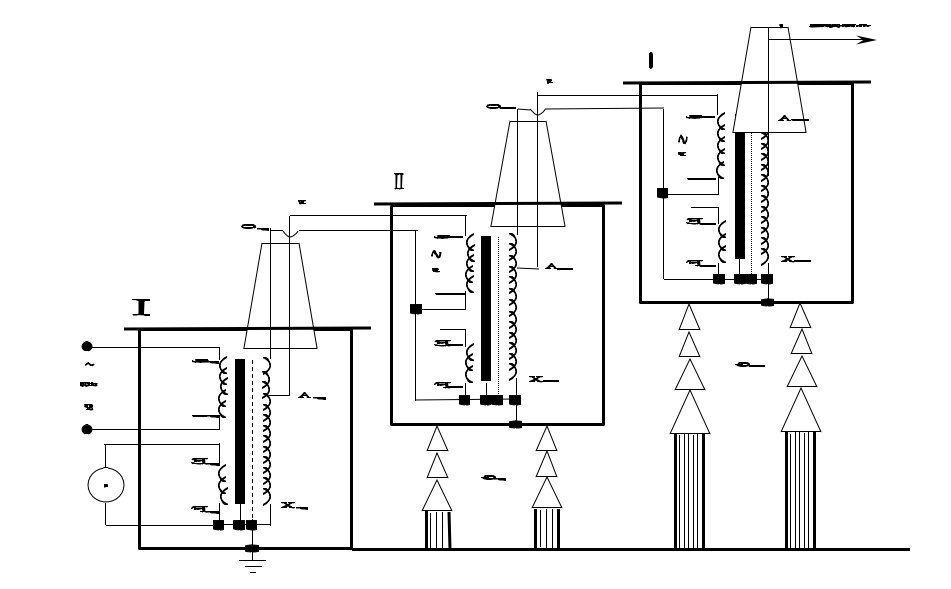

圖5：三臺試驗變壓器串級接線原理圖

圖中：P—容量(kVA)      V—電壓(kV)      G1、G2—絕緣支架
3、 三臺試驗變壓a器串級獲得更高電壓的接線原理見圖5。串級高壓試驗變壓器有很大的優越性，

因?yàn)檎麄€(gè)試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和

安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器

單獨使用。整套裝置投資小，經濟實惠。圖5中，在第一級和第二級的每個單元試驗變壓器中都有一個勵

磁繞組A1、C1和A2、C2。在三臺串級試驗變壓器基本原理中，低壓電源加在試驗變壓器Ⅰ的初級繞組

a1x1上，單臺試驗變壓器Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞

組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變

壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗

變壓器Ⅰ的箱體是接地的。這樣第一級、第二級、第三級試驗變壓器對地的額定輸出電壓分別為1V、2V

、3V；其額定容量分別為3P、2P、1P。
