絕緣罩測試平臺

來源：djkluv.com 更新時間：2020-08-31

1. 產品名稱：

絕緣罩測試平臺

2. 產品型號：MOEORW-387

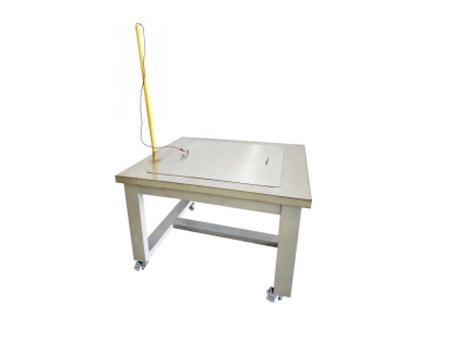

3.產品參考圖片（如右圖）：

絕緣罩測試平臺簡介：
帶電作業絕緣罩多種結構形式，耐壓試驗需要根據絕緣罩結構制作貼合度高的內外電極。傳統方式采用金屬鋁進行加工制作，但由于鋁制品盡管進行了表面氧化處理，也會隨著使用時間的加長出現磨損。一旦磨損在使用過程中就會有鋁粉及氧化鋁脫落到絕緣罩上，通過測試以后，絕緣罩表面上會攜帶導電粉末使絕緣罩絕緣性能下降，絕緣性能的下降將會直接威脅到帶電作業人員的人身安全。
我公司研發的絕緣罩電極采用SU304不銹鋼結合優質導電布材料制成，解決了金屬粉末脫落的問題，同時采用導電布直接與絕緣罩接觸，避免了金屬直接與絕緣罩接觸可能造成的劃傷損壞。

絕緣罩測試平臺
主要功能特點：
試驗臺臺面為SUS304不銹鋼金屬臺面具有耐磨及安全的優點。
試驗臺配備SUS304不銹鋼質電極，可以進行絕緣墊的測試。
配有腳輪便于移動。
試驗臺可以作為其他多種絕緣罩試驗平臺使用。
主要技術參數
額定電壓： 50kV
試驗臺面積： 1100*1000 ( mm）
電極面積： 800*800（mm）
各型絕緣罩電極
跳線管絕緣罩電極
內電極為SUS304不銹鋼仿形加工。
外電極采用SUS304不銹鋼金屬絲仿形編制，內附導電纖維織物，形成導電接地極。
模具開合采用釹鐵硼磁鋼吸合，方便安裝緊固試品。
高壓電極與高壓線標準插接。

絕緣罩測試平臺導線絕緣罩電極
組合式導線絕緣罩電極適用于橡膠導線絕緣罩和操作桿式高分子導線絕緣罩。
外電極采用304不銹鋼制作，不銹鋼支架將外電極支撐并與接地極連接。
內電極為不銹鋼管，并設有絕緣端部高壓線保護，高壓線引出為標準插接件。

絕緣罩測試平臺絕緣子絕緣罩
內電極為不銹鋼空心球仿形加工。
外電極采用SUS304不銹鋼金屬絲仿形編制，內附導電纖維織物，形成導電接地極。高壓電極與高壓線采用導電夾連接。

絕緣罩測試平臺橫擔絕緣罩
內電極為不銹鋼平板下部安裝導電布內襯阻燃海綿，導電布直接與試品接觸。
外電極采用SUS304不銹鋼底座，焊裝仿形不銹鋼電極，上部安裝內襯導電纖維織物，形成導電接地極。
高壓電極與高壓線采用導電夾連接
