驗電器功能檢測試驗裝置

來源:djkluv.com    更新時間:2020-08-31

驗電器功能檢測試驗裝置概述

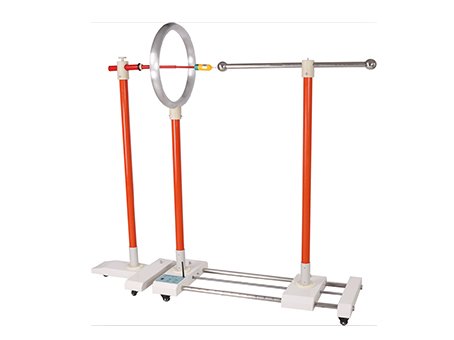

驗電器功能檢測試驗裝置
為了準確測量驗電器的啟動電壓,必須建立一個均勻電場。根據電力行業標準DL740《電容型驗電器》設計開發了遙控電動驗電器測試支架。
1.1 高壓電極為球形,接地電極為環形結構。
1.2 接地電極固定、高壓電極可以電動驅動向左右移動。
1.3 電動機構采用按鍵和無線遙控兩種方式控制,同時還有微調控制,便于精確調整距離。
1.4 測試支架具有標尺刻度,調節距離直觀準確。
1.5 驗電器夾具為全絕緣件,不會引起電場畸變。

二、驗電器功能檢測試驗裝置主要技術指標
2.1 靜電環直徑: 550mm
2.2 高壓電極球直徑: 60mm
2.3 驗電器中心距地面高度: 1550mm
2.4 額定電壓: 100kV
2.5 試驗根數: 1根
2.6 工作電壓: AC 220V
2.7 移動速度: 快速  5mm/S
              慢速  1mm/S

三、驗電器功能檢測試驗裝置組裝及試驗接線
組裝及試驗接線示意圖見附圖1、2
四、電動驗電器支架操作
本設備采用電動控制,高壓電極可以電動驅動向左右移動,電動機構采用按鍵和無線遙控兩種方式控制,同時還有微調控制,便于精確調整距離。(見下圖1)

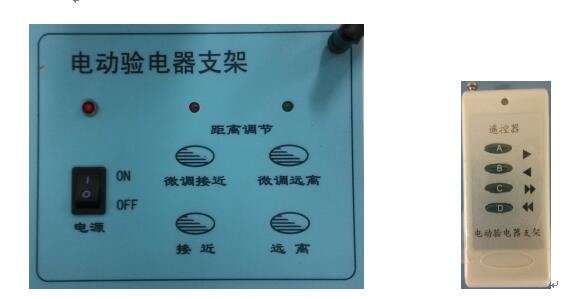

圖1 控制面板                      遙控器

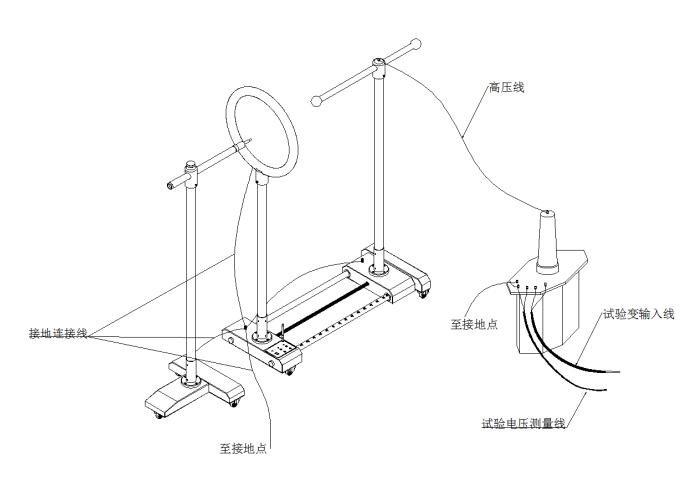

附圖1、驗電器試驗接線示意圖
驗電器試驗接線示意圖

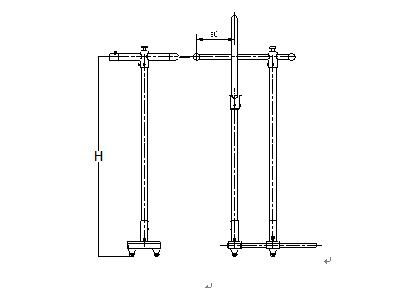

附圖2-1、帶接觸電極延長段的驗電器試驗要求(DL740)
帶接觸電極延長段的驗電器試驗要求

UN
kV

電極間距離
mm

H
mm

環直徑
mm

球直徑
mm

3D
與周圍物體距離mm

啟動電壓
kV

10

100

>1500

550

60

>1650

1.0 ~ 4.5

20

270

2.0 ~ 9.0

35

430

3.5 ~ 15.75


測試時,驗電器電極與高壓靜電球接觸。

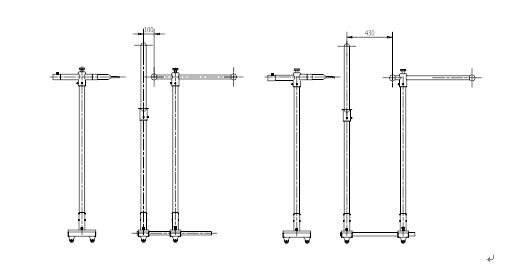

附圖2-2、不帶接觸電 極延長段的驗電器試驗要求(DL740)
不帶接觸電 極延長段的驗電器試驗要求

UN
kV

電極間距離a0
mm

H
mm

環直徑
mm

球直徑
mm

3D
與周圍物體距離mm

啟動電壓
kV

10

300

>1500

550

60

>1650

1.0 ~ 4.5

20

2.0 ~ 9.0

35

3.5 ~ 15.75

測試時,驗電器電極與高壓靜電球接觸。
