變壓器變比組別測試儀

來源：djkluv.com    更新時間：2020-09-01

1 變壓器變比組別測試儀測試接線
根據被試試品的情況正確連接測試線。
1.1 單相變壓器或單相PT測試接線
高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。
1.2 三相變壓器測試接線
高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。
2 智能電量管理
變壓器變比組別測試儀在長時間未操作時，自動調暗液晶背光，以節省電量；儀器帶低電量充電提示功能、過放保護功能；儀器電量低時可插充電器充電，并可在充電過程中對儀器進行正常操作使用。
3 打印機使用說明
打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。
打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。
打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向?yàn)橛兴幰阂幻?光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。
4 使用操作
所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖三）。

圖三
此時頂欄顯示變壓器變比組別測試儀運行時間和電池電量圖標，中間顯示儀器名稱、功能選項，底部顯示軟件版本號。
按“上下”、“左右”鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。
4.1 變壓器變比組別測試儀變比測試
三相測試：普通三相變壓器測試。
單相測試：?jiǎn)蜗嘧儔浩?、PT測試。
Z 型測試：Z型變壓器測試。
4.1.1 三相測試

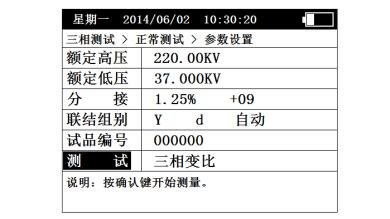

在“主菜單”屏下選中“三相測試”項后，按“確認”鍵進入“三相測試參數設置”屏（見圖四）。


圖四
“額定高壓”、“額定低壓”、“分接”、“聯結組別”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數?！罢f明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。
額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。
分接：設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。
聯結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D”之間的循環轉換，Y表示星形聯結，D表示三角形聯結；低壓側可以實現“y→d”之間的循環轉換，y表示星形聯結，d表示三角形聯結。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別。
試品編號：設置本次試驗的試品編號。
測試：選擇不同的測量方式。
三相變比：根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。
組別測試：只測量聯結組別。
三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量，此功能方便只針對某一相進行測量、檢測，節約時間。以“三相變比”測試為例，“參數設置”完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。
   “三相變比測試結果”屏見圖五。

圖五
    屏幕中間顯示測量結果，底部顯示可操作菜單：
繼續測試：按設置好的參數繼續測量。
結果打?。簩y(cè)試結果進行打印。
結果存儲：將測試結果存儲到本機或存儲到優盤。
“左右”鍵選擇菜單項，“確認”鍵執行當前選項。
4.1.2 單相測試
在“主菜單”屏下選中“單相測試”項后，按“確認”鍵進入“單相測試參數設置”屏（見圖六）。

圖六
該屏設置操作和“三相測試參數設置”屏類似。
額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。
分接：設置所測試品的分接間距。
額定分接：設置所測試品的額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。
試品編號：設置本次試驗的試品編號。
測試：選擇不同的測量方式。
單相PT：根據設置的參數對PT進行變比極性測量。
單相變壓器：根據設置的參數對單相變壓器進行變比極性測量。
以“單相PT”測試為例，“參數設置”完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。

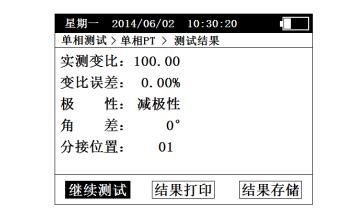

“單相PT測試結果”屏見圖七。

圖七
操作和“三相變比測試結果”屏類似。
4.1.3 Z型測試
“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作，在此不多作贅述。
4.2 存儲查詢

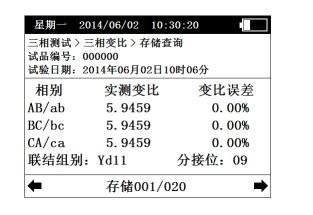

在“主菜單”屏下選中“存儲查詢”選項，按“確認”鍵進入“存儲查詢”屏（見圖八），如果沒有存儲數據，會提示“無存儲記錄!!”。

圖八
屏幕上部和中部顯示存儲的數據信息，屏幕底部顯示存儲的查詢索引：
存儲001/020：001表示當前查詢的存儲數據的位置，即第幾條存儲記錄，其中001表示zui新的存儲記錄。020表示共存儲了多少條測試記錄。
在有存儲數據的情況下，在“存儲查詢”屏下按“左右”鍵進行不同存儲信息的查詢，按“確認”鍵彈出功能菜單，可進行“存儲打印”操作。
?存儲打?。簩?dāng)前查詢的存儲數據進行打印。
4.3 時鐘設置
在“主菜單”屏下選中“時鐘設置”選項，按“確認”鍵進入“時鐘設置”屏（見圖九）。


圖九
在“時鐘設置”屏下按“左右”鍵對要修改項進行選擇，按“上下”鍵修改所選項，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）
4.4 變壓器變比組別測試儀廠家設置
此項為廠家設置項，需要密碼，用戶不能設置。
