變壓器直流電阻變比測試儀面板及接線端子介紹

來源：djkluv.com 更新時間：2020-09-14

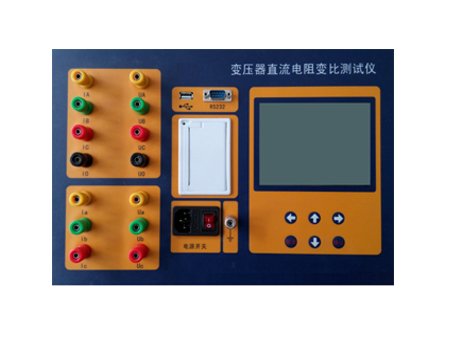

圖一

1 高壓測試端：黃、綠、紅、黑4色接線座，分別對應A、B、C、O三相，和高壓測試線（較長，黃、綠、紅、黑）棒彈側對應連接，測試線另一端有黃、綠、紅、黑4色測試鉗，對應接被測變壓器高壓側的A、B、C、O套管（如無中性點O套管，將黑色測試鉗懸空即可）。
2 低壓測試端：黃、綠、紅3色接線座，分別對應a、b、c三相，和低壓測試線（較短，黃、綠、紅）棒彈側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c套管。
3 顯示屏： 320×240點陣液晶，帶LED背光，顯示操作菜單和測試結果。
4 按鍵：操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”
為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取
消”鍵，放棄當前操作。
5 優盤接口：外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在
存儲過程中，嚴禁撥出優盤。
6 RS232：儀器升級用。
7 打印機：打印測試結果。
8 接地端子：儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須清除干凈。
9 變壓器直流電阻變比測試儀電源開關：整機電源開關和電源插座，保險管座與電源插座一體，保險管規格為250V/3A，尺寸φ5mm×20mm，應使用相同規格的保險管。
