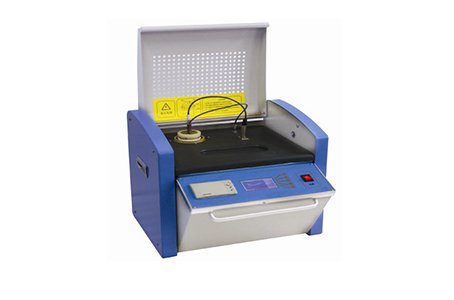

油介損體積電阻率測試儀

概述
MEYT-706D 系列油介損體積電阻率測試儀是我公司新近推出的用于測定絕緣油及抗燃油等液體介質體積電阻率的全新型產品,適用于國家標準：DL421。本產品充分吸取本公司及國內外原有同類產品所具有的優點，并采用了本公司獨有技術，電路及程序設計均采用了國際上現正在廣泛采用的先進可靠的設計方法及設計原則。油介損體積電阻率測試儀可廣泛應用于電力、石油、化工等行業。

油介損體積電阻率測試儀技術參數
工作電壓： AC220V±10% 50HZ ；
測量電源電壓：DC500V ；
測量范圍： 2.5×107—2.5×1015 Ωcm ；
控溫范圍： 10~100℃；
控溫精度： ±0.3℃；
測定模式：標準模式測定、自定義模式測定；
儀器工作環境：溫度 0—40℃，濕度：<=75% ；
儀器標準環境：溫度 20±5℃，濕度：45%~75% 。

油介損體積電阻率測試儀工作原理
油介損體積電阻率測試儀主要由主機和油杯組件兩大部份組成。主機單元主要由1MCU 主控單元、測試單元、鍵盤、顯示器及打印機等組成。油杯組件主要包括油杯、恒溫器、溫度傳感器等。MCU 測控單元通過精密溫度傳感器測定油杯內油樣溫度，通過控制加熱器及制冷器等部件使恒溫器溫度保持恒定，進而使油杯內油樣溫度保持恒定。 MCU 測控單元通過高精密測試線路測定油杯內油樣的體積電阻率值。

油介損體積電阻率測試儀的到貨、驗收及安裝
1 檢查運輸質量
儀器運輸到貨之后,應首先對包裝箱外觀進行檢查,判斷是否存在因運輸過程中發生翻倒、碰撞、跌落而造成損壞的痕跡。儀器在拆箱時，應檢仔細檢查儀器及配件，如發現損壞應先通知運輸公司，后通知廠家。
2 核對品種及數量
為確保發運的是全部零配件，儀器拆箱后應仔細按照裝箱單核對發送的儀器型號是否正確，配件是否齊全，如有差錯，應及時通知生產廠家。
3 儀器的安裝
3.1 儀器開箱后，按照裝箱單清點零配件并仔細檢查有無缺失、破損
等情況。
3.2 將儀器放在平整的工作臺之上，用一粗導線將儀器背面的接地端
子與地線網可靠相連，4.3.4 將隨機附帶的電源線插入儀器背面電源插座中，另一端接 AC220V 電源。至此，儀器安裝完畢。為保證使用者的安全，儀器所用電源必須具有可靠的地線網
