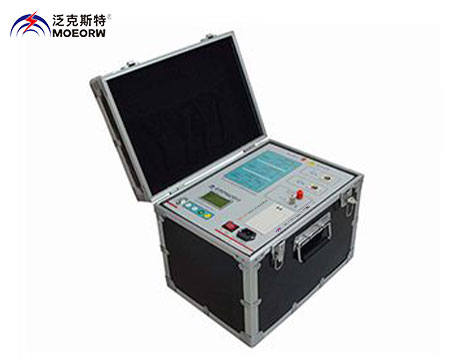

MEJS-801 系列抗干擾介損自動測試儀

參考標準： DL/T962-2005

產品別稱：抗干擾介損自動測試儀、全自動介質損耗測試儀、異頻介損測試儀、抗干擾介質損耗測試儀、介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介質損耗測試儀

產品特性：
※發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器;
※采用復數電流法，測量電容、介質損耗及其它參數；
※一體化機型；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

抗干擾介損自動測試儀

用途
MEJS-801全自動抗干擾異頻介損測試儀，是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術，能保證該儀器在強電場干擾下準確測量。
全自動抗干擾異頻介損測試儀采用中文菜單操作，微機自動完成全過程的測量。
該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量。

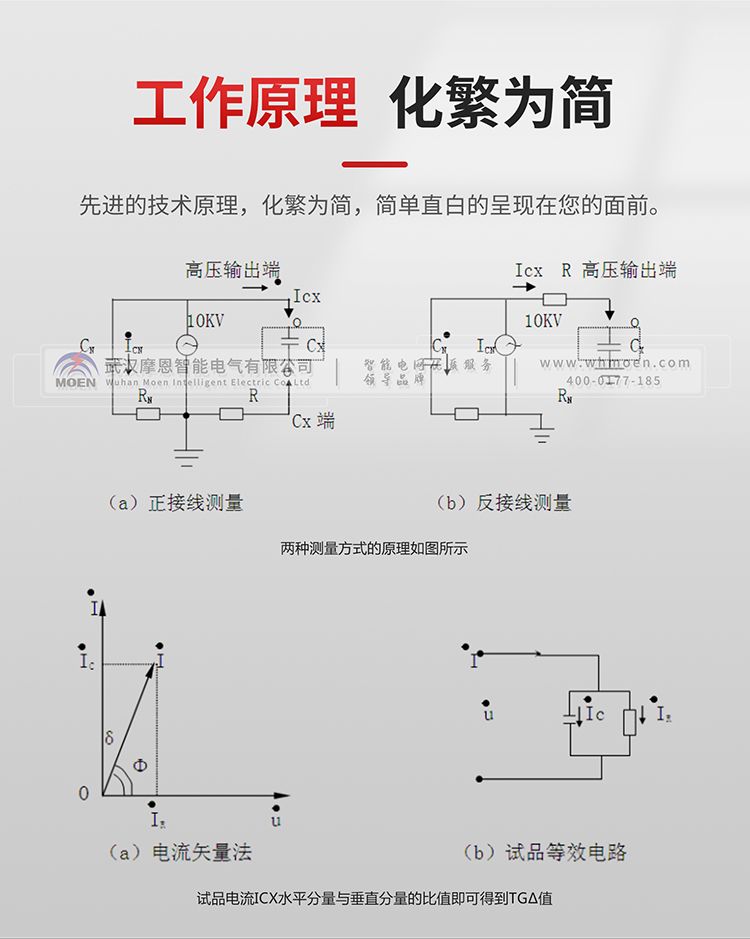

該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備。同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

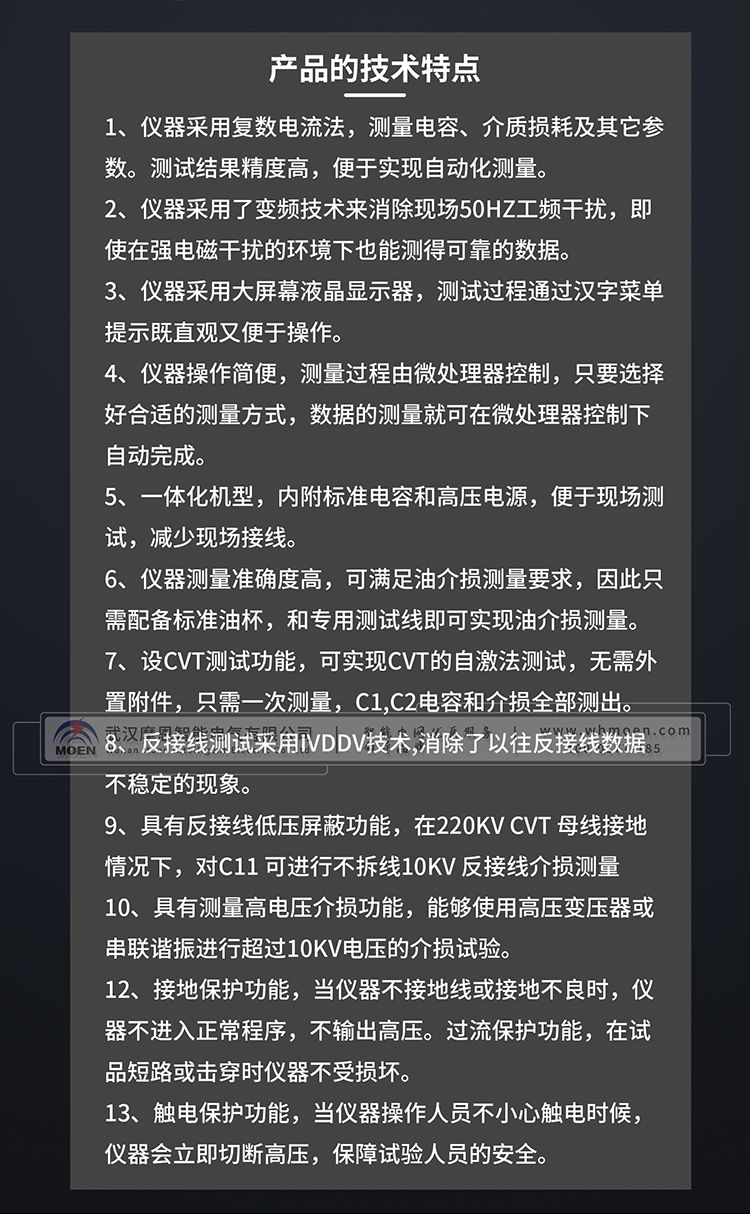

◆抗干擾介損自動測試儀特性：
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
11、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。

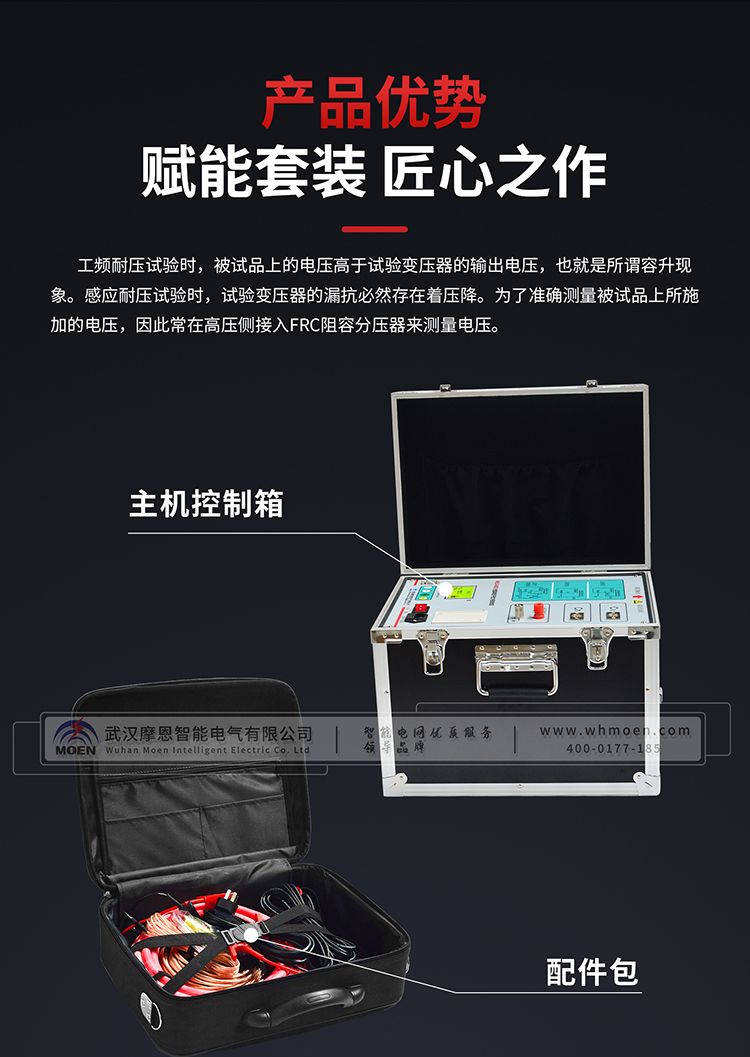

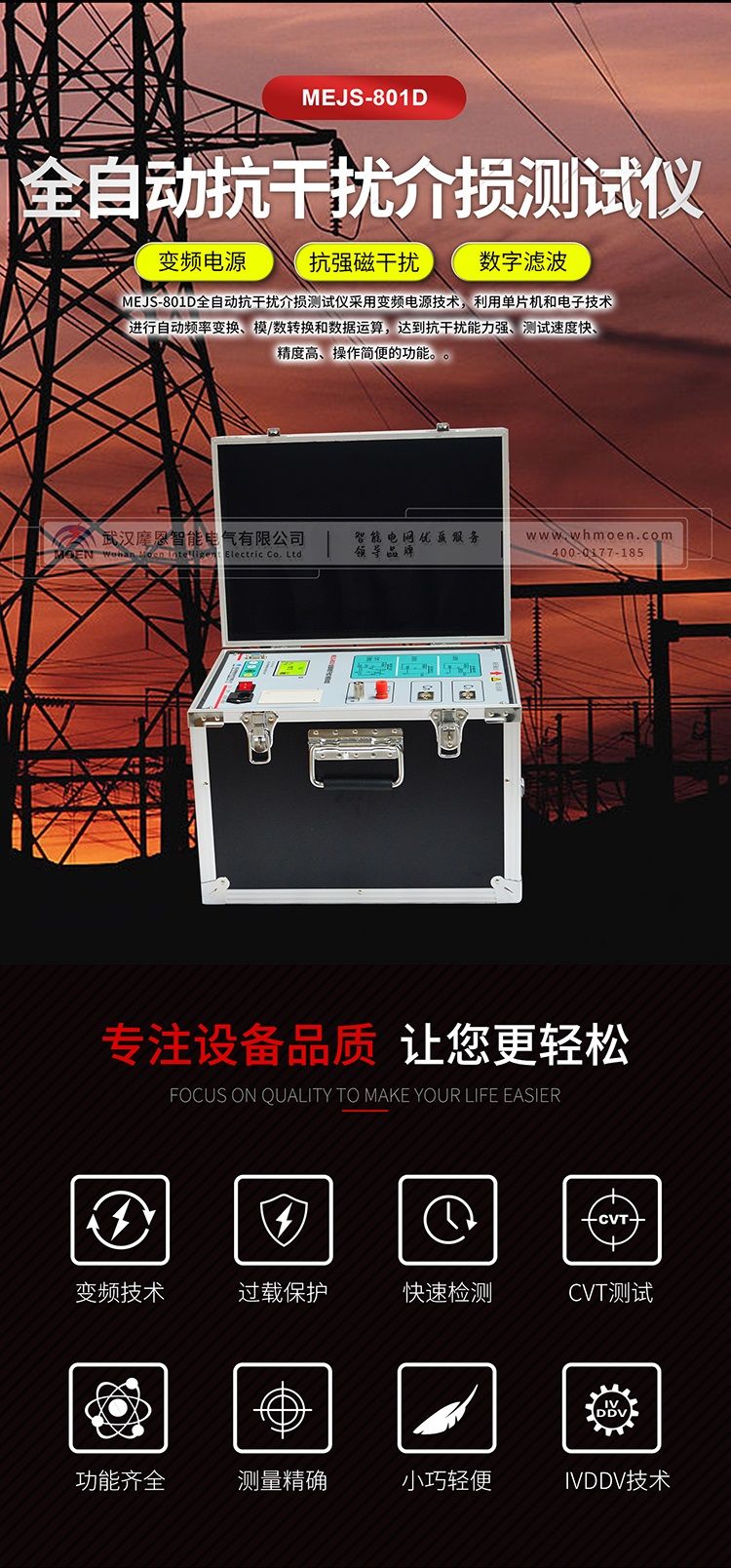

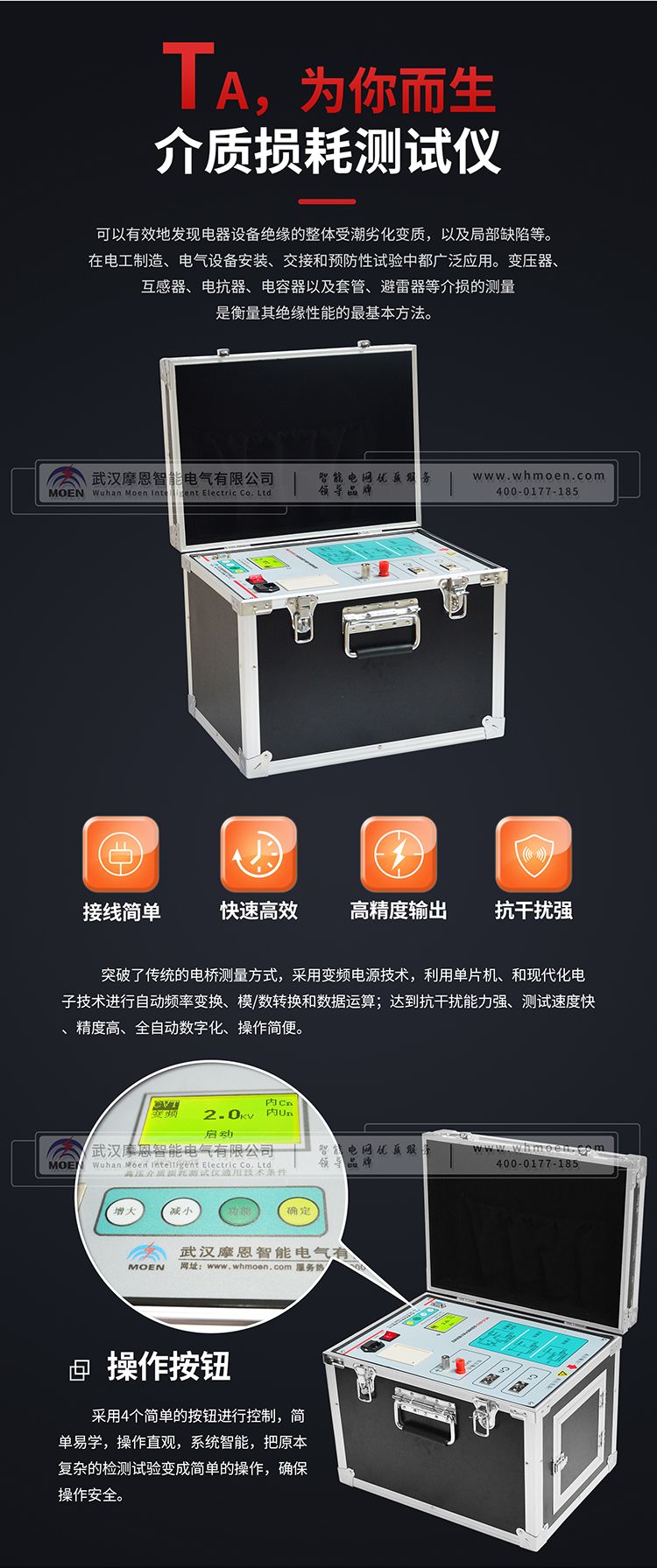

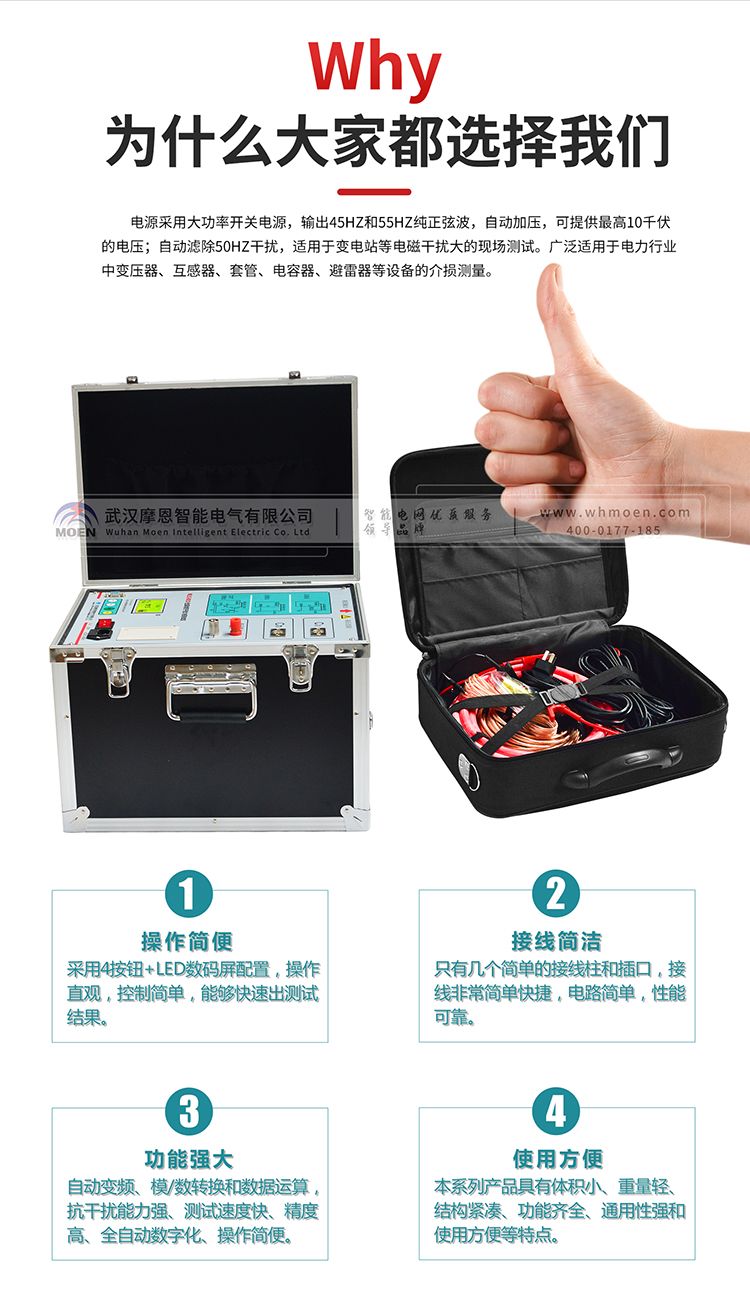

以下為MEJS-801D抗干擾介損自動測試儀圖片介紹
抗干擾介損自動測試儀詳情圖

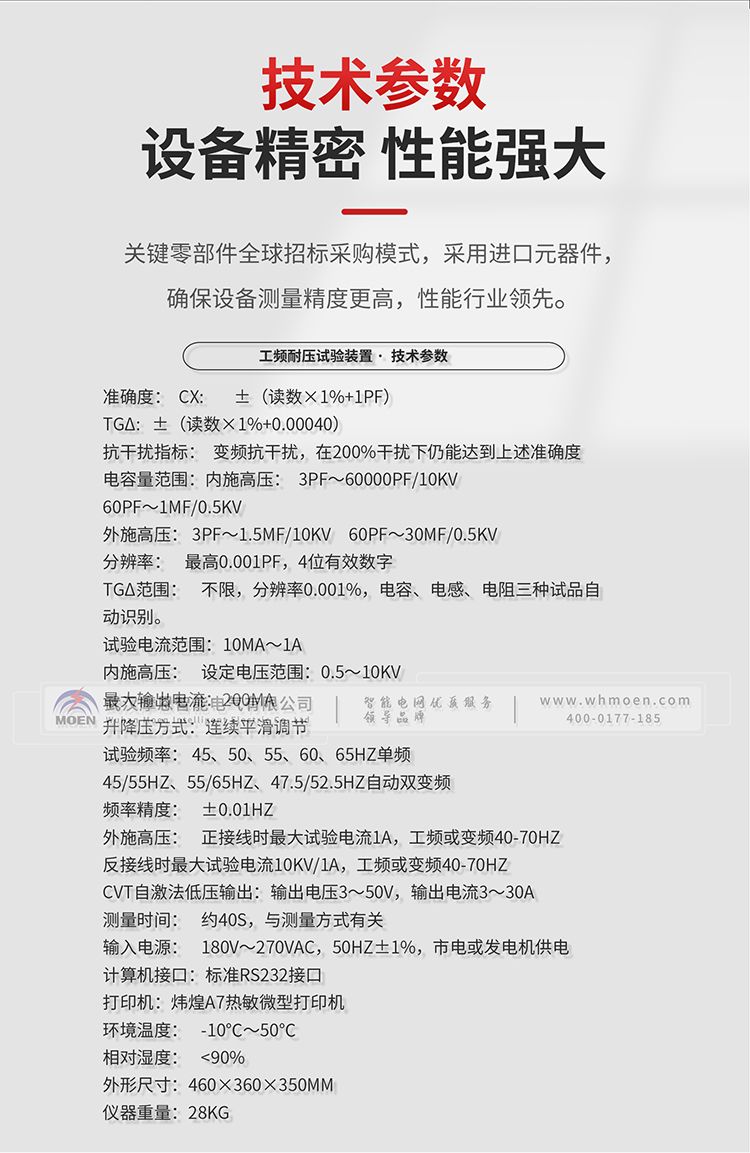

◆抗干擾介損自動測試儀技術參數
1、準確度：
Cx: ±（讀數×1%+1pF）
tgδ: ±（讀數×1%+0.00040）
2、抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
3、電容量范圍：
內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率：更高0.001pF，4位有效數字
4、tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
5、試驗電流范圍：10μA～1A
6、內施高壓：
設定電壓范圍：0.5～10kV
更大輸出電流：200mA
升降壓方式：連續平滑調節
試驗頻率：
45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
頻率精度： ±0.01Hz
7、外施高壓：
正接線時更大試驗電流1A，工頻或變頻40-70Hz
反接線時更大試驗電流10kV/1A，工頻或變頻40-70Hz
8、CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
9、測量時間：約40s，與測量方式有關
10、輸入電源： 180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
11、計算機接口：標準RS232接口
12、打印機：煒煌A7熱敏微型打印機
13、環境溫度： -10℃～50℃
14、相對濕度： <90%。

型號	電容范圍PF	外施高壓	CVT 自激測量	CVT 變比	低壓屏蔽法	測量準確度
ME-801	3～60000 （10kv）	無	無	無	無	電容精度： ±（1.0%×讀數±5pF）介損精度： ±（1.0%×讀數±0.05% 電容更小可分辨0.001pF 介損分更小可分辨0.001%
ME-801C	3～60000 （10kv）	有	C1、C2 同時測量	無	無
ME-801D	3～60000 （10kv）	有	C1、C2 同時測量	有	C1C2同時測量
