避雷器阻性泄漏電流檢測儀

來源：djkluv.com 更新時間：2020-12-09

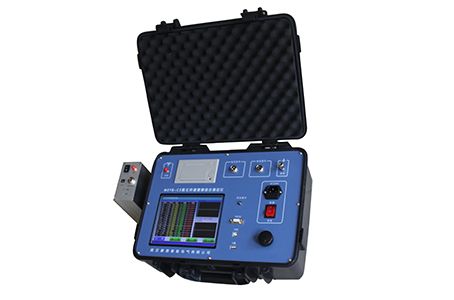

避雷器阻性泄漏電流檢測儀

儀器特點

1、避雷器阻性泄漏電流檢測儀采用8英寸800*600真彩液晶屏，一鍵飛梭Windows菜單。
2、可以三相同測、自動補償，同時顯示三相數據和波形，讀取直觀。
3、高精度采樣處理電路，先進的傅里葉諧波分析技術，數據分析準確。
4、采用高速磁隔離數字傳感器采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
5、無線數據傳輸，免去電壓測量線遠距離接線的繁瑣，降低勞動強度。
6、本儀器可以不接PT二次，直接測量阻性電流。
7、內置4000mAh可充電鋰電池，待機時間4～5小時，方便現場使用
8、自帶日歷時鐘、微型打印機，內置大容量非易失性存儲器，可存儲1000組測量數據，
9、數據可通過藍牙傳輸歷史數據至PC機管理。

避雷器阻性泄漏電流檢測儀主要技術參數
1、參考電壓輸入范圍（峰值）：20-250V
2、全泄漏電流測量范圍（峰值）：0-20mA
3、系統(tǒng)測量準確度：
基波：±(5%讀數+5字)
諧波：±(10%讀數+10字)
4、分辨率：0.001
5、交流充電：電壓AC220V±10%，頻率50Hz±10%
6、電池連續(xù)工作時間：4-5小時
7、電池充電時間：6小時以上
8、無線傳輸距離：500米（可視距離）
9、儀器尺寸：415×320×168 mm
10、儀器重量：5kg（不含電纜箱)

避雷器阻性泄漏電流檢測儀操作模式

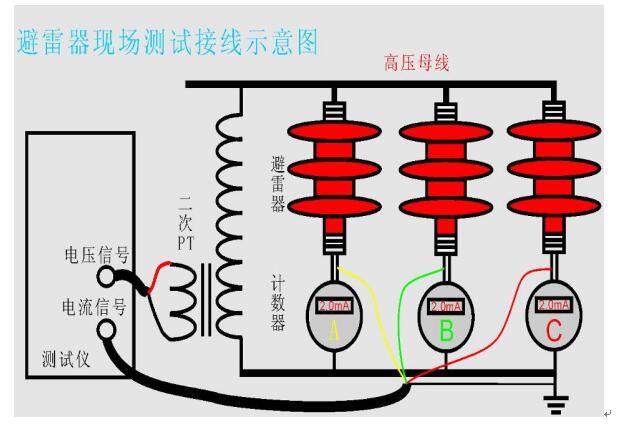

1、氧化鋅避雷器帶電試驗接線圖：

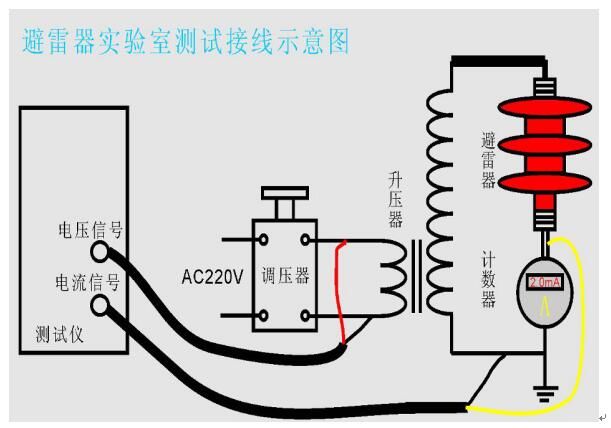

2、氧化鋅避雷器不帶電試驗接線圖

避雷器阻性泄漏電流檢測儀接線圖說明：
（1）無線測試模式時，接線方式如上圖所示，只需把連接儀器的電壓信號線改連接到無線采集單元的電壓信號輸入端。并打開采集單元電源開關即可測試。
（2）按照不同的電壓等級，避雷器上所施加的電壓由升壓試驗變壓器產生。
（3）電壓信號取自試驗變壓器低壓側，其電壓值不許超過260V。此時，儀器可根據試驗變壓器的變比，進行自定義電壓等級一次側和二次側的設置，這樣就可以測量出對避雷器所施加的真實電壓值。
（4）避雷器末端接200Ω～500Ω（0.25W以上）接地（如圖所示）。電流信號取自電阻兩端。儀器電流通道內阻約為零，以保證測試時電流全部從儀器內部流過。沒有電阻也可不接，但必須選擇A相測試或三相連續(xù)測試。
